Резервуары стальные вертикальные цилиндрические с понтоном РВСП-10000, РВСП-20000, 71318-18

Назначение

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-10000, РВСП-20000 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальной вместимостью 10000 м , 20000 м .

Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки, днища, сферической крыши и понтона.

Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-10000 (№№ Е-1, Е-2, Е-3, Е-4, Е-5, Е-6, Е-7, Е-8, Е-23, Е-24, Е-25, Е-26, Е-27, Е-28), РВСП-20000 (№№ Е-301, Е-302, Е-303, Е-304, Е-305, Е-306, Е-307, Е-308, Е-309, Е-310, Е-311) расположены на территории ООО «КИНЕФ», 187110, Ленинградская обл., Киришский район, г. Кириши, шоссе Энтузиастов, д. 1.

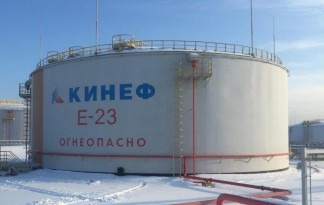

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-10000, РВСП-20000 представлен на рисунках: 1, 2.

Рисунок 2 - Общий вид резервуара РВСП-20000

Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-10000, РВСП-20000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

Основные средства поверки:

-    рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);

-    рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);

-    толщиномер ультразвуковой А1207 (регистрационный номер 48244-11);

-    нивелир электронный SDL30 (регистрационный номер 19368-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-10000, РВСП-20000

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Приказ № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
