| Номер в госреестре | 71319-18 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-100 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров горизонтальных стальных цилиндрических РГС-100 основан на измерение объема нефтепродуктов в зависимости от уровня их наполнения.
Резервуары горизонтальные стальные цилиндрические РГС-100, представляют собой цилиндрический сварной односекционный стальной сосуд с коническими днищами.
Резервуары горизонтальные стальные цилиндрические РГС-100 являются по принципу действия закрытым, по расположению - наземным.
Заполнение и выдача продукта осуществляются через приемно-раздаточные устройства, расположенные в нижней части резервуаров.
Резервуары горизонтальные стальные цилиндрические РГС-100 с заводскими номерами 1, 2 расположены на территории Козульской нефтебазы, Красноярский край, п. Козулька, ул. Московская, 1 «б».

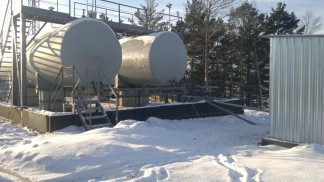

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-100 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение |
| Номинальная вместимость. м3 | 100 |
| Пределы допускаемой относительной погрешности вместимости резервуара, (объемный метод) % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-100 | 2 шт. |
| Паспорт | РГС-100 | 2 экз. |
| Градуировочная таблица | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PТF 040 в комплекте с теплоэнергоконтроллером ИМ2300, диапазон расхода жидкости от 1,5 до 45 м3/ч, регистрационный номер 11735-06;
- рулетка измерительная металлическая 2 класса точности, модификации Р20У2Г, диапазон измерений от 0 до 20 м регистрационный номер 46391-11;
- система измерительная «Струна», диапазон измерения уровня от 120 до 4000 мм регистрационный номер 28116-09;
- термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерения температуры от 0 до плюс 55 °С, регистрационный номер 303-61.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят в свидетельство о поверке и градуировочную таблицу в местах подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуара горизонтальным стальным цилиндрическим РГС-100
Приказ № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация АО «Газпромнефть-Терминал»
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
