| Номер в госреестре | 71320-18 |
| Наименование СИ | Гигрометры точки росы |
| Обозначение типа СИ | SHAW модификаций SADP и SDHmini |
| Изготовитель | Компания "Shaw Moisture Meters (UK) Ltd.", Великобритания |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Гигрометры точки росы SHAW модификаций SADP и SDHmini (далее - гигрометры) предназначены для измерений температуры точки росы влаги, а также индикации объёмной доли влаги в газовых средах.
Принцип действия гигрометров основан на сорбционном методе измерения влажности и последующем измерении емкости.
Датчик влажности представляет собой сенсор ёмкостного типа, имеющий чувствительный слой из пористого оксида алюминия, адсорбирующего молекулы воды из анализируемого газа. Обкладки сенсора выполнены из пористого золота, пропускающего молекулы воды к чувствительному слою и не проницаемого для загрязняющих примесей в анализируемом газе.
Гигрометры модификации SADP имеют исполнения SADP, SADP-TR, SADP-D. Гигрометры SADP, SADP-TR отображают аналоговый сигнал датчика влажности на стрелочном приборе, который имеет две шкалы: верхняя шкала градуирована равномерно в значениях температуры точки росы (°С), нижняя шкала в логарифмическом масштабе - в значениях объемной доли влаги (ppm). Гигрометр SADP-TR имеет расширенную шкалу стрелочного прибора от 0 до 10 ppm. В гигрометрах SADP-D аналоговый сигнал датчика влажности встроенным АЦП преобразуется в цифровой и отображается на ЖК-дисплее в значениях температуры точки росы.
Датчик влажности установлен внутри измерительной камеры гигрометра, расположенной на верхней панели корпуса. Измерительная камера имеет два отсека, изолированных друг от друга - отсек с осушителем для хранения датчика влажности и отсек для измерений, в который подаётся анализируемый газ. Конструктивно измерительная камера выполнена в виде поршневой системы, где полностью погруженный поршень соответствует установке датчика влажности в отсек с осушителем, а полностью поднятый поршень соответствует установке датчика в отсек для измерений.
В гигрометрах SADP при подаче на вход воздуха окружающей среды (поднятии поршня при отключённых от гигрометра газовых коммуникациях), потенциометром, расположенным на передней панели, устанавливаются показания, соответствующие метке на правой границе шкалы (0 °С в приборе SADP-D).
В гигрометрах модификации SDHmini измерение и преобразование сигнала датчика влажности в значения температуры точки росы, а также расчета объемной доли влаги осуществляется микропроцессором с последующим выводом значений на ЖК-дисплей. Измерительная камера с отсеком осушителя встроена в корпус прибора.
Гигрометры выполнены в едином переносном блоке, в котором установлены датчик влажности, измерительная камера со штуцерами подвода и отвода анализируемого газа и электронный блок с ЖК-дисплеем или стрелочным прибором и индикатором уровня заряда батарей питания.
В гигрометры устанавливаются датчики влажности, имеющие различные диапазоны измерений температуры точки росы влаги, которые маркируются на корпусе в виде надписи с указанием цвета или цветной точки (фиолетовый (Р), серебряный (S), красный (R), серый (G), синий (B) или золотой (Gl)).
Общий вид приборов представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
SADP, SADP-TR SADP-D SDHmini

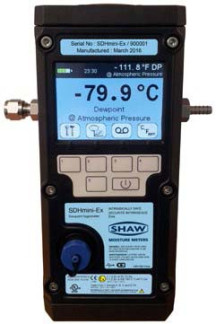

Рисунок 1 - Общий вид гигрометров
Гигрометры модификации SDHmini функционируют под управлением встроенного программного обеспечения.
Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Тип ПО | встроенное |
| Идентификационное наименование ПО | соответствует модификации прибора |
| Номер версии (идентификационный номер) ПО, не ниже | 1.14 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | SADP | SDHmini |
| 1 | 2 | 3 |
| Диапазон измерений температуры точки росы влаги, °С цвет (обозначение) датчика влаги: фиолетовый (Р) | ||
| от -100 до 0 | ||
| фиолетовый плюс (Р+) | от -100 до +20 | |
| красный (R) | от -80 до -20 | |
| серебряный (S) | от -100 до -20 | |
| серый (G) | от -80 до 0 | |
| золотой (Gl)1) | - | от -100 до 0 |
| синий(B) | от -80 до +20 | |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности по температуре точки росы, °С | ±4 | ±2 |
| Диапазон показаний объемной доли влаги (кроме SADP-D), млн"1(ppm) фиолетовый (Р) | от 0 до 6000 | |
| фиолетовый плюс (Р+) | от 0 до 6000 | |
| красный (R) | от 0 до 1000 | |
| серый (G) | от 0 до 6000 | |
| синий (B) | от 0 до 23000 | |
| серебряный (S) | от 0 до 1000 | |
| золотой (Gl) | - | от 0 до 6000 |
| Рабочий диапазон температуры исследуемого газа, °С | от -20 до +40 | от -20 до +50 |
| Примечание: 1) в гигрометрах SDHmini диапазон показаний температуры точки росы установленного датчика влаги Gl (золотого) от -110 до 0 °С. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | SADP | SDHmini |
| Напряжение питания постоянным током, В (батарея) | 9 | 5 |
| Габаритные размеры (ДхШхВ), мм, не более | 200x225x276 | 97x147x211 |
| Масса, кг, не более | 4,5 | 1,75 |
| Расход исследуемого газа при атмосферном давлении, л/мин | от 5 до 10 | от 2 до 5 |
| Интерфейс связи | - | USB, bluetooth |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха, %, не более - диапазон атмосферного давления, кПа | от -20 до +40 95 (без конденсации) от 86,6 до 106,7 | от -20 до +50 95 (без конденсации) от 86,6 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 5 14000 | |
наносится на титульный лист эксплуатационной документации типографическим способом и на гигрометр в виде наклейки.
Таблица 4 - Комплектность гигрометра
| Наименование | Обозначение | Количество |
| Гигрометр точки росы SHAW | SADP; SDHmini | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 2411-0154- 2018 | 1 экз. |
осуществляется по документу МП 2411- 0154 -2018 «Гигрометры точки росы SHAW. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 января 2018 г.
Основные средства поверки:
- генератор влажного газа Michell Instruments модификации VDS-3 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11), диапазон воспроизведения температуры точки росы от -100 до +20 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С;
- генератор влажного газа Michell Instruments модификации DG-4, (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48434-11), диапазон воспроизведения температуры точки росы от -80 до +20 °С, пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы ±0,2 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых гигрометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
| Зарегистрировано поверок | 112 |
| Поверителей | 8 |
| Актуальность данных | 16.09.2024 |
