| Номер в госреестре | 71321-18 |
| Наименование СИ | Устройства весоизмерительные |
| Обозначение типа СИ | HelperX |
| Изготовитель | "VEIGROUP SRL", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные HelperX (далее - средство измерений) предназначены для измерений массы.
Средство измерений устанавливается в погрузочно-разгрузочную технику (подъемнотранспортное оборудование) с гидравлической системой подъема, в том числе на экскаваторную технику, ковшовые или вилочные автопогрузчики, автопогрузчики для работы с контейнерами (далее - погрузчики).
Принцип действия средства измерений основан на использовании тензометрического метода. Давление, создаваемое в цилиндрах гидравлической системы подъема погрузчика, возникающее под действием силы тяжести взвешиваемого груза (объекта измерений), вызывает деформацию чувствительного элемента средства измерений, которая преобразуется в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи.
Средство измерений осуществляет измерения в полувтоматическом режиме по команде оператора при задействовании подъемно-транспортного оборудования с помощью их органов управления и состоит из следующих основных частей.
Комплект первичных преобразователей: один или два датчика P8AP (изготовитель -«Hottinger Baldwin Messtechnik GmbH», Германия) с аналоговым выходным сигналом, встраиваемые в гидравлическую систему подъемно-транспортного оборудования. Ковш, вилы или устройство захвата контейнеров выступает в качестве грузоприёмного устройства средства измерений.
Комплект вспомогательных датчиков и устройств (для автоматизированного определения положения взвешивания, определения угла наклона погрузчика), а также устройства коммутации.

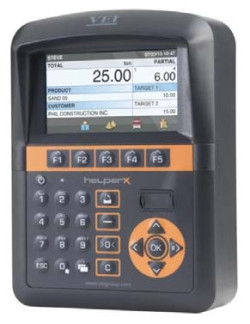

Весоизмерительный прибор HelperX (изготовитель - «VEIGROUP SRL», Италия), содержащий электронные устройства аналого-цифрового преобразования сигналов первичных преобразователей, обработки цифровых сигналов, формирования значения измеренной массы, жидкокристаллический дисплей, запоминающее устройство, органы управления средством измерений. Весоизмерительный прибор оснащен следующими функциями:
- определение стабильного равновесия;
- полуавтоматическая установка показаний средства измерений на нуль;
- обнаружение промахов;
- ограничение наклона погрузчика (механизма подъема) при осуществлении измерений;
- суммирование.
Средство измерений оснащается печатающим устройством.
Внешний вид средства измерений (основных частей) представлен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа представлена на рисунке 4.
HVeigroup
Piazza G, Zanella П.1/А 36066 Sandrigo(Vi)-lta!y WWW.vei9roui1.com
Type HelperX
Power Supply: 10*36 VDC
Min.
Max.
e=d=
S/N
kg
410
' [3 JTS
8 'э Щ
* и
Approval Humber
T10440/TC8243
M 16
NB 2081
Всего листов 7
Пломбировка разъемов первичных преобразователей и датчика положения разрушаемой наклейкой
Соединение разъемов первичных преобразователей и датчика положения к тыльной стороне весоизмерительного прибора
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Программное обеспечение средства измерений (далее - ПО) является встроенным, хранится в энергонезависимом запоминающем устройстве весоизмерительного прибора.
Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя.
Изменение ПО через интерфейс пользователя невозможно.
Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используются:
- пломбировка весоизмерительного прибора;
- разграничение прав доступа к режимам работы средства измерений с помощью пароля;
- использование хранящегося в энергонезависимой памяти журнала событий, в котором при изменении метрологически значимых параметров формируется соответствующая запись;
- проверка контрольной суммы исполняемого кода, определенной при выпуске из производства. При включении средства измерений она вычисляется и сравнивается со значением, хранящимся в энергонезависимом запоминающем устройстве. При несовпадении этих значений проведение измерений становится невозможным.
Идентификационные данные программного обеспечения доступны для просмотра при запуске средства измерений, а также в пункте меню «main page» - «preferences» - «system» -«system info».
Уровень защиты программного обеспечения «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | VX[1].[2].[3].01.[4]* |
| Цифровой идентификатор ПО | - |
| ной версии ПО, одна буква латинского ой версии ПО, две цифры; [4] - журнал | |
| * Примечание: [1] - обозначение функциональ алфавита; [2] и [3] - обозначение функционалы событий, две или три цифры |
Таблица 2
| Метрологическая характеристика | Значение | ||||||||
| Диапазон измерений массы, кг | от Min до Max включ. | ||||||||
| Диапазон показаний, кг | от 0 до Max + 9d включ. | ||||||||
| Максимальная нагрузка Max, кг | 1000 | 2000 | 3000 | 4000 | 5000 | ||||
| Действительная цена деления шкалы d, кг | 5 | 10 | 10 | 20 | 10 | 20 | 20 | 20 | 50 |
| Число делений шкалы n | 200 | 100 | 200 | 100 | 300 | 150 | 200 | 250 | 100 |
| Минимальная нагрузка Min, кг (Min = 10d) | 50 | 100 | 100 | 200 | 100 | 200 | 200 | 200 | 500 |
| Пределы допускаемой погрешности в единицах деления шкалы при поверке (в эксплуатации) для нагрузки т: Min < т < 50d 50d < т < 200d 200d < т < Max | ±1d (±1,5d) ±1,5d (±2,5d) ±2d (±3,5d) | ||||||||
Таблица 3
| Метрологическая характеристика | Значение | ||||||
| Диапазон измерений массы, кг | от Min до Max включ. | ||||||
| Диапазон показаний, кг | от 0 до Max + 9d включ. | ||||||
| Максимальная нагрузка Max, кг | 8000 | 10000 | 12000 | 15000 | |||
| Действительная цена деления шкалы d, кг | 50 | 50 | 100 | 50 | 100 | 50 | 100 |
| Число делений шкалы n | 160 | 200 | 100 | 240 | 120 | 300 | 150 |
| Минимальная нагрузка Min, кг (Min = 10d) | 500 | 500 | 1000 | 500 | 1000 | 500 | 1000 |
| Пределы допускаемой погрешности в единицах деления шкалы при поверке (в эксплуатации) для нагрузки т: Min < т < 50d 50d < т < 200d 200d < т < Max | ±1d (±1,5d) ±1,5d (±2,5d) ±2d (±3,5d) | ||||||
Таблица 4
| Метрологическая характеристика | Значение | ||||||
| Диапазон измерений массы, кг | от Min до Max включ. | ||||||
| Диапазон показаний, кг | от 0 до M | ax + 9d включ. | |||||
| Максимальная нагрузка Max, кг | 30000 | 50000 | 80000 | 100000 | |||
| Действительная цена деления шкалы d, кг | 100 | 200 | 200 | 500 | 500 | 500 | 1000 |
| Число делений шкалы n | 300 | 150 | 250 | 100 | 160 | 200 | 100 |
| Минимальная нагрузка Min, кг (Min = 10d) | 1000 | 2000 | 2000 | 5000 | 5000 | 5000 | 10000 |
| Пределы допускаемой погрешности в единицах деления шкалы при поверке (в эксплуатации) для нагрузки т: Min < т < 50d 50d < т < 200d 200d < т < Max | ±1d (±1,5d) ±1,5d (±2,5d) ±2d (±3,5d) | ||||||
Значения максимальной нагрузки Max, минимальной нагрузки Min, действительной цены деления шкалы d указываются на маркировочной табличке средства измерений, располагаемой на боковой стороне весоизмерительного прибора.
| Наименование характеристики | Значение |
| Напряжение электрического питания от бортовой сети (аккумулятора) транспортного средства, В | от 9 до 36 |
| Габаритные размеры средства измерений (весоизмерительного прибора) , мм, не более - высота - ширина - длина | 204 148 109 |
| Масса средства измерений (весоизмерительного прибора), кг, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, С - относительная влажность, % | от -10 до +40 до 85 включ. |
наносится на маркировочную табличку, расположенную на узле взвешивания, а также на титульные листы эксплуатационной документации способом типографской печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное в составе: | ||
| Весоизмерительный прибор | - | 1 шт. |
| Комплект датчиков давления | - | 1 комплект |
| Комплект бесконтактных датчиков положения | - | 1 комплект |
| Кабель подключения к бортовой электросети | - | 1 шт. |
| Печатающее устройство (по дополнительному заказу) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 204-01-2018 «Устройства весоизмерительные HelperX. Методика поверки», утвержденному ФГУП «ВНИИМС» 12 января 2018 г.
Основные средства поверки:
рабочие эталоны единицы массы 4-го разряда по ГОСТ 8.021-2015 (гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009);
весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения, контрольных грузов или контрольных проб материала с погрешностью, не превышающей 1/3 пределов допускаемой погрешности устройств.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на пломбу согласно схеме пломбировки и/или свидетельство
о поверке. В свидетельстве о поверке должно быть указано значение журнала событий.
приведены в эксплуатационном документе.
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Техническая документация фирмы-изготовителя.
