| Номер в госреестре | 71322-18 |
| Наименование СИ | Контроллеры измерительные |
| Обозначение типа СИ | ADAM-3600 |
| Изготовитель | "Advantech Co., Ltd.", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные серии ADAM-3600 (далее - контроллеры) предназначены для измерительных преобразований сигналов напряжения и силы постоянного тока, сигналов от термопар, а также для воспроизведения сигналов напряжения и силы постоянного тока.
Принцип действия контроллеров основан на преобразовании аналоговых выходных сигналов датчиков в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимую величину при помощи цифроаналогового преобразователя (ЦАП).
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации модулей из числа следующих:
- ADAM-3600-C2G для измерительных преобразований аналоговых сигналов напряжения и силы постоянного электрического тока в цифровой код и подключения других модулей;
- ADAM-3617 для измерительных преобразований аналоговых сигналов напряжения и силы постоянного электрического тока в цифровой код;
- ADAM-3618 для измерительных преобразований сигналов термопар;
- ADAM-3624 для воспроизведения выходных аналоговых сигналов напряжения и силы постоянного тока.

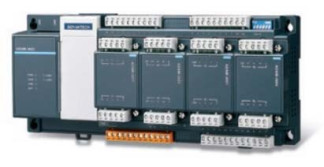

Общий вид средства измерений представлен на рисунке 1.
Пломбирование контроллера не предусмотрено.
Программное обеспечение (ПО) систем состоит из двух частей: из встроенного и прикладного ПО.
Метрологически значимым является только встроенное ПО. Данное ПО устанавливается в электронный блок контроллеров на заводе-изготовителе во время производственного цикла. Для предотвращения несанкционированного доступа к настройкам контроллера предусмотрена защита паролем.
Соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Прикладное ПО контроллера представляет собой Setup-программу Advantech TagLink
Studio.
При установке Setup-программы, на подключенный к контроллеру ПК, по одному из доступных интерфейсов возможно удаленное управление контроллером. Так же конфигурация может быть сохранена на SD-карту и с ее помощью установлена на контроллере.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Advantech Taglink Studio |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.1.8643 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | md5 |
Метрологические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики модулей ADAM-3600-C2G, ADAM-3617, ADAM-3624
| Тип модуля | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой основной приведенной погрешности, % от диапазона, ± | Пределы допускаемой доп. приведенной погрешности от изменения темп. окр. среды на 10 °С, % от диапазона, ± | |
| на входе | на выходе | |||
| ADAM- 3600- C2G | от 0 до 20 мА | 16 бит | 0,1 | 0,08 |
| от 4 до 20 мА | 16 бит | 0,1 | 0,08 | |
| от -2,5 до +2,5 В | 16 бит | 0,1 | 0,08 | |
| от -10 до +10 В | 16 бит | 0,1 | 0,08 | |
| ADAM- 3617 | от 0 до 20 мА | 16 бит | 0,1 | 0,025 |
| от 4 до 20 мА | 16 бит | 0,1 | 0,025 | |
| от -2,5 до +2,5 В | 16 бит | 0,1 | 0,025 | |
| от -10 до +10 В | 16 бит | 0,1 | 0,025 | |
| ADAM- 3624 | 12 бит | от 0 до 20 мА | 0,3 | 0,04 |
| 12 бит | от 4 до 20 мА | 0,3 | 0,04 | |
| 12 бит | от -10 до +10 В | 0,3 | 0,04 | |
Таблица 3 - Метрологические характеристики модуля ADAM-3618
| Тип термопары | Диапазон преобразований сигналов термопар, °C | Пределы допускаемой основной абсолютной погрешности, °С, ± | Пределы допускаемой доп. приведенной погрешности от изменения темп. окр. среды на 10 °С, °С, ± |
| E | от 0 до +1000 | 2,5 | 1 |
| J | от 0 до +760 | 2,5 | 1 |
| K | от 0 до +1370 | 2,5 | 1 |
| R | от +500 до +1750 | 2,5 | 1 |
| S | от +500 до +1750 | 2,5 | 1 |
| T | от -100 до +400 | 2 | 1 |
| Примечание - Пределы допускаемой основной и дополнительной погрешностей, приведенный в таблице 3, нормированы с учетом погрешности канала компенсации температуры холодного спая со встроенным термочувсвительным элементом | |||
| Наименование характеристики | Значение |
| Напряжение питания модуля ADAM-3600-C2G | от 9 до 36 |
| Напряжение питания модулей ADAM-3617, ADAM-3618, ADAM-3624 | От ADAM-3600-C2G без дополнительного источника питания |
| Потребляемая мощность модуля ADAM-3600-C2G, Вт, не более | 5 |
| Потребляемая мощность модулей ADAM-3617, ADAM-3618, ADAM-3624, Вт, не более | 1 |
| Габаритные размеры средства измерений, мм, не более - высота - ширина - длина | 64 110 256 |
| Масса модуля ADAM-3600-C2G, кг, не более | 1 |
| Масса модулей ADAM-3617, ADAM-3618, ADAM-3624, кг, не более | 0,4 |
| Условия эксплуатации: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +70 от 20 до 95 от 84,0 до 106,7 кПа |
| Нормальные климатические условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +23 до +27 °С от 30 до 80 %; от 84,0 до 106,7 кПа |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 200 000 |
наносится на титульный лист и руководства по эксплуатации типографским способом.
| Таблица 4 - Комплектность контролле | ров серии ADAM 3600 | |
| Наименование | Обозначение | Количество |
| Контроллеры измерительные | ADAM-3600 | Комплектация и количество в соответствии с картой заказа |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 201- 011 -2018 | 1 экз. |
| ПО Advantech Taglink Studio | - | 1 экз. |
осуществляется по документу МП 201-011-2018 «Контроллеры измерительные серии ADAM-3600. Методика поверки», утвержденному ФГУП «ВНИИМС» 12.03.2018 г.
Основные средства поверки:
Калибратор универсальный Н4-17, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 46628-11;
Мультиметр цифровой прецизионный Fluke 8508А, рег. № 25984-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.585-2001 ГСИ Термопары. Номинальные статические характеристики преобразования
Техническая документация фирмы-изготовителя
