| Номер в госреестре | 71326-18 |
| Наименование СИ | Спектрометры комбинационного рассеяния |
| Обозначение типа СИ | MIRA |
| Изготовитель | "Metrohm AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры комбинационного рассеяния MIRA (далее - спектрометры) предназначены для идентификации и измерения содержания различных органических и неорганических веществ в твердых и жидких образцах, по спектрам комбинационного рассеяния в соответствии с аттестованными методами (методиками) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Спектрометры представляют собой портативные многоцелевые автоматизированные лабораторные приборы.
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называются спектром комбинационного рассеяния или Рамановским спектром.
Конструктивно спектрометры состоят из источника возбуждения спектров, системы регистрации Рамановских спектров и электронного блока, объединенных в едином корпусе.
В качестве источника возбуждения спектров в спектрометрах используется лазер с мощностью до 100 мВт и длиной волны 785 нм.
Для регистрации спектров комбинационного рассеяния используется монохроматор со сменными дифракционными решетками. Спектрометры MIRA могут быть оборудованы дополнительными аксессуарами (держателями для виал, линзами для прямых измерений и т.п.).
Спектрометры MIRA применяются в различных сферах производства. В зависимости от сферы применения в память спектрометров устанавливаются различные библиотеки фундаментальных спектров комбинационного рассеяния, спектрометры для фармацевтических производств снабжены встроенным считывателем штрих-кодов.

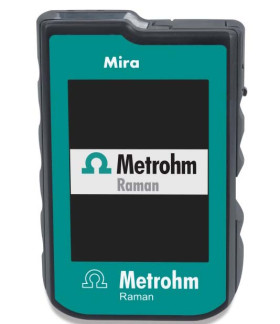

Общий вид спектрометров представлен на рисунке 1.
Обозначение места нанесения знака поверки представлено на рисунке 2.
Пломбирование спектрометров не предусмотрено.
XlMetrohm в
_Raman__
Metrohm ,
Raman к
_
Рисунок 2 - Обозначение мест нанесения знака поверки и маркировки
Программное обеспечение (ПО) MiraCal предназначено для управления работой спектрометров и процессом измерений, а также для хранения и обработки полученных данных. ПО является встроенным, но имеет возможность установки на персональный компьютер. Вход в ПО защищен паролем.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MiraCal |
| Номер версии (идентификационный номер) ПО | не ниже 1.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, см-1 | от 400 до 2300 |
| Пределы допускаемой относительной погрешности шкалы волновых чисел, % | ±3 |
| Наименование характеристики | Значение |
| Спектральное разрешение, см , не более | 14 |
| Длина волны лазера возбуждения, нм | 785 |
| Отношение сигнал/шум (для одиночного сканирования), не менее | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 131х85х39 |
| Масса, кг, не более | 0,7 |
| Параметры электрического питания - напряжение переменного тока, В 1) | от 100 до 240 |
| - частота переменного тока, Гц | 50±1 |
| - напряжение постоянного тока, В 2) | 3 |
| Потребляемая мощность, мА, не более | 1000 |
| Условия эксплуатации: температура окружающей среды, оС | от +15 до +35 |
| относительная влажность, %, не более | 93 |
| 1) Через внешний адаптер. 2) От встроенного аккумулятора. |
наносится на титульный лист руководства по эксплуатации спектрометров печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометры комбинационного рассеяния MTRA | - | 1шт. |
| Специальная упаковка | - | 1шт. |
| Образец калибровочный | - | 1шт. |
| Набор аксессуаров 1} | - | 1шт. |
| Флеш-карта с ПО и полными версиями руководства по эксплуатации и руководства по эксплуатации ПО | 8.105.8020RU | 1шт. |
| Руководство по эксплуатации | 8.922.8001RU | 1экз. |
| Методика поверки | МП 010.Д4-18 | 1экз. |
| 1) Поставляется по требованию заказчика | ||
осуществляется по документу МП 010.Д4-18 «ГСИ. Спектрометры комбинационного рассеяния MTRA. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 января 2018 года.
Основные средства поверки:
- Стандартный образец состава раствора бенз(а)пирена в ацетонитриле ГСО 10833-2016 (массовая концентрация бенз(а)пирена от 95 до 105 мкг/см3, границы относительной погрешности аттестованного значения массовой концентрации бенз(а)пирена (при Р=0,95) ±2,0 %).
- Стандартный образец состава толуола ГСО 7814-2000 (массовая доля толуола от 99,7 до 100,0 %, границы допускаемых значений абсолютной погрешности аттестованного значения массовой доли толуола (при Р=0,95) ±0,3 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрометра (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
Техническая документация фирмы «Metrohm AG», Швейцария
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
