Счетчики электрической энергии статические однофазные STAR 1, 71329-18

Назначение

Счетчики электрической энергии статические однофазные типа STAR 1 товарных знаков IEK, GENERICA (далее - счетчики) предназначены для измерений и учета активной энергии или активной и реактивной энергии в однофазных двухпроводных цепях переменного тока с номинальной частотой 50 Гц в одно или многотарифных режимах.

Описание

Принцип действия счетчиков основан на измерении мгновенных значений входных сигналов напряжения и силы переменного тока с последующим преобразованием в последовательность импульсов, подаваемых на электромеханический счетный механизм, или управляющие сигналы, подаваемые на жидкокристаллический дисплей, отображающий суммарное количество электроэнергии, прошедшей через счетчик. Датчиками тока являются токовые шунты, датчиками напряжения - резистивные делители.

Конструктивно счетчики выполнены в пластмассовом корпусе, в котором размещены электронная печатная плата электромеханического или электронного отсчетного устройства, клеммная колодка, крышка клеммной колодки и крышка разъема испытательного выхода (для модификаций STAR 101/1 R1 и STAR 104/1 R1). В счетчиках с внутренним тарификатором основой электронного счетного механизма является сигнальный микропроцессор, обеспечивающий учет потребляемой активной электроэнергии или активной и реактивной электроэнергии, ее раздельную тарификацию (до восьми тарифов) в прямых и обратных направлениях. Счетный механизм счетчиков обеспечивает учет электроэнергии при любом направления тока. На лицевой панели счетчиков установлен светодиодный индикатор работы счетчика, частота миганий которого пропорциональна потребляемой в данный момент мощности. Оптическое испытательное устройство и импульсный выход (при наличии) гальванически изолированы от остальных цепей и предназначены для поверки счетчиков.

Счетчики с электромеханическим отсчетным устройством имеют разрядность 6+1 и отображают значение энергии слева от запятой в кВтч, справа от запятой в десятых долях кВт ч, имеют стопор обратного хода, предотвращающий возможность уменьшения показаний при изменении направления тока на противоположное.

Счетчики с электронным отсчетным устройством имеют разрядность 6+2 и отображают значение энергии слева от точки в кВтч, справа от точки - в десятых и сотых долях кВтч.

Счетчики выпускаются в различных модификациях, отличающиеся между собой габаритными размерами и техническими характеристиками, указанными в структуре условного обозначения на рисунке 1.Модификации счетчиков имеют условное обозначение на лицевой панели и в паспорте в виде буквенно-цифровой комбинации.

Общий вид средства измерений представлен на рисунках 2 и 3.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

Наличие реле управления:

B - с реле управления нагрузкой;

I

I - импульсный выход (релейный) резерв; Отсутствие символа - отсутствие реле.

Тип интерфейса:

I

отсутствие символов - отсутствие интерфейса;

И - интерфейс RS-485;

О - оптический (инфракрасный) порт;

RF/1 -радиоинтерфейс 433 МГц, модификация 1;

RF/2 -радиоинтерфейс 433 МГц, модификация 2;

RF/х - радиоинтерфейс (резерв);

RZ/1- радиоинтерфейс 2,4 ГГц, модификация 1;

RZ/2- радиоинтерфейс 2,4 ГГц, модификация 2;

RZ/х- радиоинтерфейс (резерв);

RS-485 - интерфейс RS-485 (для новых разработок);

PL/1 - PLC - модуль;

G- GSM/GPRS модуль.

Тип датчика тока:

Ш (или отсутствие буквы) - шунт;

Ш2 - два шунта;

К - резерв.

Количество тарифов: отсутствие цифры - 1 тариф;

4 - 4 тарифа;

8 - 8 тарифов.

Тип счетного механизма:

М- электромеханический;

Э - электронный.

Ток базовый (максимальный), А:

5(60); 5(80); 5(100); 10(100)

Обозначение габарита:

1- габарит 1;

3-габарит 3;

1.2 - габарит 1.2;

7 - габарит 7;

9- габарит 9 резерв.

1.1 - габарит 1.1;

5- габарит 5;

8- габарит 8 резерв;

Тип монтажа:

R - на din-рейку;

C - на панель;

S - сплит.

Класс точности:

Х - класс 1;

Х/Х - класс 1/2.

Номер модели:

01-    однотарифный на din-рейку;

02-    однотарифный на панель;

04- многотарифный;

28- многотарифный со сменным модулем связи;

38- резерв; 48- резерв; 34- резерв; 44- резерв.

Тип счетчика STAR 1 Рисунок 1 - Структура условного обозначения модификаций счетчиков STAR 1

1    - место нанесения пломбы энергоснабжающей организации

2    - место нанесения заводской пломбы

3    - место нанесения пломбы с оттиском знака поверки

4    - место нанесения знака утверждения типа

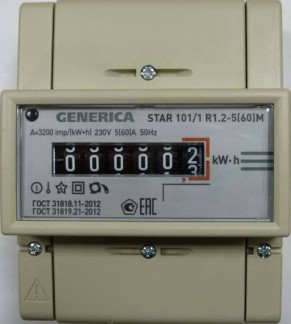

Рисунок 2 - Общий вид, схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков утверждения типа и поверки счетчиков STAR 1 с

электромеханическим счетным механизмом

1    - место нанесения пломбы энергоснабжающей организации

2    - место нанесения заводской пломбы

3    - место нанесения пломбы с оттиском знака поверки

4    - место нанесения знака утверждения типа

Рисунок 3 - Общий вид, схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков утверждения типа и поверки счетчиков STAR 1

с электронным отсчетным устройством

Программное обеспечение

Программное обеспечение (ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) микропроцессора и записывается на стадии производства. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Метрологическая значимая часть ПО отдельно не выделена.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения счетчиков с электронным счетным механизмом

Технические характеристики

Метрологические и основные технические характеристики счетчиков представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносят на лицевую панель счетчика в местах, указанных на рисунках 2 и 3, методом лазерной маркировки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-4763-551-2018 «ГСИ. Счетчики электрической энергии статические однофазные типа STAR 1. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 января 2018 г.

Основные средства поверки:

- система переносная поверочная PTS 3.3C (регистрационный номер в Федеральном информационном фонде 60751-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится в месте, указанном на рисунках 2 и 3, и на свидетельство о поверке или, при первичной поверке, в паспорте счетчика.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)

ТУ 26.51.63-001-83135016-2017 Счетчики электрической энергии статические однофазные типа STAR 1. Технические условия
