Сигнализаторы загазованности природным газом СЗ-1ДЛВ-420К, 71331-18

Назначение

Сигнализаторы загазованности природным газом СЗ-1ДЛВ-420К (далее сигнализатор) предназначены для автоматического непрерывного измерения и контроля довзрывоопасных концентраций метана в воздухе рабочей зоны.

Описание

Принцип действия сигнализатора основан на преобразовании концентрации метана в унифицированный аналоговый токовый сигнал от 4 до 20 мА. Значение токового сигнала прямо пропорционально концентрации метана.

Тип сигнализатора - стационарный, непрерывного действия, одноканальный.

Способ отбора пробы - диффузионный.

Сигнализатор является автономным газоаналитическим прибором, оснащен реле, срабатывающим при достижении концентрации метана установленного порога.

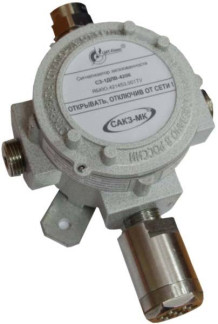

Сигнализатор выполнен в виде единого конструктивного блока, состоящего из следующих частей:

-    корпус;

-    крышка;

-    датчик;

-    кабельный ввод.

На задней стенке корпуса имеется пластина с отверстиями для крепления на вертикальной поверхности. Разъемы для подключения кабеля питания и выходного токового сигнала находятся на плате внутри корпуса.

Неиспользуемые отверстия корпуса закрыты заглушками.

Крышка закрывает доступ к плате, на которой расположен орган настройки сигнализатора, защищенный пломбой от несанкционированных действий.

Сигнализатор выполнен во взрывозащищенном исполнении с видом взрывозащиты 1ExdibIIAT6.

Электрическое питание сигнализатора осуществляется от источника питания постоянного тока, имеющего выходные искробезопасные электрические цепи с искробезопасными параметрами (уровень искробезопасной электрической цепи и подгруппа электрооборудования), которые соответствуют условиям применения сигнализаторов во взрывоопасной зоне.

Сигнализаторы имеют сигнализацию в виде размыкания «сухих» контактов реле в случае неисправности или превышении измеренным значением довзрывоопасной концентрации установленного порогового значения.

Рабочее положение - вертикальное, кабельным вводом вверх, угол наклона в любом направлении не более 45°.

Программное обеспечение

Сигнализатор имеет встроенное программное обеспечение (ПО), которое обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации;

-    формирование выходного аналогового сигнала;

-    формирование релейного выходного сигнала.

ПО сигнализатора реализует следующие расчетные алгоритмы:

-    вычисление значений содержания метана в воздухе рабочей зоны,

-    вычисление значений выходного аналогового сигнала.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию ввиду отсутствия программно-аппаратных интерфейсов связи.

Технические характеристики

Таблица 2 - Метрологические характеристики_

Значение

Наименование характеристики

Диапазон измерений концентрации метана, % НКПР

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений концентрации метана, % НКПР_

±5

Примечание:

1.    Функция преобразования для унифицированного выходного токового сигнала от 4 до 20 мА имеет вид:

1вых 1о + к'Свх-,

где 1вых - значение выходного унифицированного токового сигнала, мА;

I0 - значение выходного унифицированного токового сигнала, соответствующее нижнему пределу диапазона измерений, мА;

k - коэффициент преобразования, k = 16/Ce (Ce - верхняя граница диапазона измерений) % НКПР;

Свх - значение содержания метана на входе сигнализатора, % НКПР.

2.    Значение % НКПР метана в соответствии с ГОСТ 30852.19-2002.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на этикетку, прикрепляемую на корпус сигнализатора, а также на титульные листы паспорта и руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу РТ-МП-5152-448-2018 «ГСИ. Сигнализаторы загазованности природным газом СЗ-1ДЛВ-420К. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 февраля 2018 г.

Основные средства поверки:

- стандартный образец состава искусственной газовой смеси в воздухе (Air-МЗ-!) ГСО 10703-2015

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки в виде оттиска поверительного клейма наносят на корпус сигнализатора, и делают соответствующую отметку в паспорте (при первичной поверке) или выдают свидетельство о поверке (при периодической поверке).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости ГОСТ 15150-69 Машины, приборы и другие технические изделия

ГОСТ 30852.0-2002 (МЭК 60079-0:1998) Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «Взрывонепроницаемая оболочка»

ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ЯБКЮ.421453.001 ТУ (ТУ 4215-001-96941919-2007) Сигнализаторы загазованности природным газом типа СЗ-1. Технические условия
