| Номер в госреестре | 71332-18 |
| Наименование СИ | Микроскоп измерительный |
| Обозначение типа СИ | CW-2020N-PC |
| Изготовитель | "Chien Wei Precise Technology Co., Ltd.", Тайвань |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроскоп измерительный модель CW-2020N-PC(далее, микроскоп) предназначен для измерения геометрических размеров и относительного расположения поверхностей деталей.
Принцип действия микроскопа основан на оптическом визирном методе, при котором для нахождения координат точки или геометрического элемента необходимо совместить неподвижное перекрестие на экране монитора с изображением искомого элемента, проецируемого на экран монитора при помощи ПЗС-камеры.

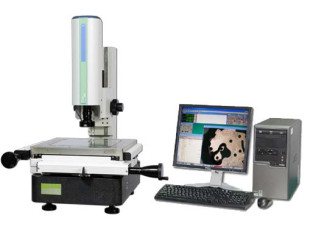

Конструктивно микроскоп состоит из гранитного основания, подвижного предметного стола с измерительными шкалами, вертикальной колонки с оптической системой, персонального компьютера с программным обеспечением.
Перемещения подвижного предметного стола по осям X, Y соответствуют линейным размерам измеряемого объекта.
Конструкция микроскопа предусматривает грубое и точное перемещение подвижного предметного стола. Грубое перемещение осуществляется вручную. Точное перемещение осуществляется с помощью вращающихся рукояток, соответствующих осям X и Y. Для предотвращения грубого перемещения подвижный стол снабжен механическими фиксаторами для каждой оси.
Фокусировка оптической системы на измеряемом объекте осуществляется вручную с помощью вращающейся рукоятки на вертикальной колонке.
Микроскоп может работать в режиме отраженного и проходящего света. Осветитель для работы в режиме проходящего света расположен под подвижным предметным столом. Осветители для работы в отраженном свете расположены по окружности оптической системы.
В комплект поставки микроскопов входит калибровочный образец - стеклянная пластина с нанесенными на ней окружностями с известными значениями диаметров.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MSU3D-PRO |
| Номер версии (идентификационный номер) ПО | 91.07.0003 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014 для автономного программного обеспечения.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений линейных размеров по осям X и Y, мм | От 0 до 200 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ± (3+L/200), где L - измеренное значение длины в мм |
| Дискретность отсчета, мкм | 0,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение переменного тока частотой 50 Гц, В | 220 |
| Максимальная высота измеряемой детали, мм | 150 |
| Максимальная масса измеряемой детали, кг | 10 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 605 727 950 |
| Масса, кг, не более | 133 |
| Средний срок службы, лет, не менее | 5 |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры воздуха в течение 1 часа работы, °С, не более - относительная влажность воздуха, %, не более - амплитуда вибрации, мкм, не более | от +19 до +21 ±0,25 65 2,0 |
наносится на наружную сторону основания микроскопа методом наклейки. Комплектность средства измерений
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Микроскоп измерительный | CW-2020N-PC | 1 шт. |
| Калибровочный образец | - | 1 шт. |
| Упаковочный чехол | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 437-151-2018МП | 1 экз. |
| Персональный компьютер | - | 1 шт. |
осуществляется по документу 437-151-2018МП «Микроскоп измерительный модель CW-2020N-PC. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 05.03.2018 г. Основное средство поверки:
- мера длины штриховая 3 разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к микроскопу измерительному модель CW-2020N-PC
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1х10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
