| Номер в госреестре | 71335-18 |
| Наименование СИ | Дозаторы электронные |
| Обозначение типа СИ | Rainin мод. E4 XLS и E4 XLS+ |
| Изготовитель | "Mettler-Toledo Rainin Limited Liability Company", США |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы электронные Rainin моделей E4 XLS и E4 XLS+ (далее - дозаторы) предназначены для отбора и дозирования жидкостей, динамическая вязкость которых не превышает 500 мПа-с.
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора, наконечнике попеременно вакуума или избыточного давления, в результате чего наполняется или из него вытесняется дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Дозаторы оснащены цветным цифровым дисплеем, функциональными клавишами управления, джойстиком, высокоточным шаговым двигателем, микропроцессорным блоком управления, перезаряжаемой аккумуляторной батареей и пассивной радиочастотной меткой.
Принцип управления отбором доз - электронный. Регулировка объёма дозирования производится дискретно. Номинальный объём дозирования задается нажатием клавиш управления или джойстиком. Индикация выбранного значения объёма осуществляется на цветном цифровом дисплее. Отбор доз и слив выполняются нажатием клавиш управления или джойстиком.
Модели E4 XLS и E4 XLS+ могут быть укомплектованы стандартным наконечником, наконечником LTS, многоканальным механизмом дозирования и многоканальным механизмом дозирования с регулируемым расстоянием между каналами.
Дозаторы могут быть 6-канальными, 8-канальными и 12-канальными.
В дозаторах предусмотрена звуковая сигнализация режимов работы, ошибок и оповещения общего характера.

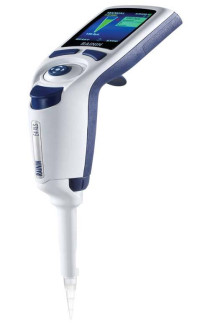

Общий вид дозаторов представлен на рисунке 1.
Пломбирование дозаторов электронных моделей E4 XLS и E4 XLS+ не предусмотрено.
Дозаторы электронные Rainin моделей E4 XLS и E4 XLS+ имеют встроенное программное обеспечение, выполняющее функции по настройке, управлению, сбору, передаче, обработке и представлению измерительной информации.
Метрологически значимый модуль встроенного ПО дозаторов имеет недоступный для считывания и записи исполняемый код.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения моделей E4 XLS
и E4 XLS+
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.4.1.1301 |
| Цифровой идентификатор ПО | Отсутствует, исполняемый код не доступен |
а) одноканальный б) многоканальный
Як
L
в) многоканальный с регулируемым шагом Рисунок 1 - Общий вид дозаторов
Таблица 2 - Метрологические характеристики одноканальных дозаторов электронных Rainin
| Модификация | Емкость дозатора | Объём аликвоты, мкл | Дискретность установки объёма, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности при температуре (20±2) °С | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности при температуре (20±2)°С | ||
| % | мкл | % | мкл | ||||
| E4-10XLS+ | 10 мкл | 1,0 | 0,01 | ±2,5 | ±0,025 | 1,2 | 0,012 |
| 5,0 | ±1,5 | ±0,075 | 0,6 | 0,03 | |||
| 10,0 | ±1,0 | ±0,1 | 0,4 | 0,04 | |||
| E4-20XLS+ | 20 мкл | 2 | 0,02 | ±7,5 | ±0,15 | 2,0 | 0,04 |
| 10 | ±1,5 | ±0,15 | 0,5 | 0,05 | |||
| 20 | ±1,0 | ±0,2 | 0,3 | 0,06 | |||
| E4-100XLS+ | 100 мкл | 10 | 0,1 | ±3,5 | ±0,35 | 1,0 | 0,1 |
| 50 | ±0,8 | ±0,4 | 0,24 | 0,12 | |||
| 100 | ±0,8 | ±0,8 | 0,15 | 0,15 | |||
| E4-200XLS+ | 200 мкл | 20 | 0,2 | ±2,5 | ±0,5 | 1,0 | 0,2 |
| 100 | ±0,8 | ±0,8 | 0,24 | 0,25 | |||
| 200 | ±0,8 | ±1,6 | 0,15 | 0,3 | |||
| E4-300XLS+ | 300 мкл | 30 | 0,2 | ±2,5 | ±0,75 | 1,0 | 0,3 |
| 150 | ±0,8 | ±1,2 | 0,25 | 0,375 | |||
| 300 | ±0,8 | ±2,4 | 0,15 | 0,45 | |||
| E4-1000XLS+ | 1000 мкл | 100 | 1 | ±3,0 | ±3,0 | 0,6 | 0,6 |
| 500 | ±0,8 | ±4,0 | 0,2 | 1,0 | |||
| 1000 | ±0,8 | ±8,0 | 0,15 | 1,5 | |||
| E4-2000XLS+ | 2000 мкл | 200 | 2 | ±3,0 | ±6,0 | 0,6 | 1,2 |
| 1000 | ±0,8 | ±8,0 | 0,2 | 2,0 | |||
| 2000 | ±0,8 | ±16,0 | 0,12 | 2,4 | |||
| E4-5000XLS | 5000 мкл | 500 | 5 | ±2,4 | ±12,0 | 0,6 | 3,0 |
| 2500 | ±0,6 | ±15,0 | 0,2 | 5,0 | |||
| 5000 | ±0,6 | ±30,0 | 0,16 | 8,0 | |||
| E4-10MLXLS | 10 мл | 1000 | 10 | ±5,0 | ±50,0 | 0,6 | 6,0 |
| 5000 | ±1,0 | ±50,0 | 0,2 | 10,0 | |||
| 10000 | ±0,6 | ±30,0 | 0,16 | 16.0 | |||
| E4-20MLXLS | 20 мл | 2000 | 20 | ±5,0 | ±100,0 | 0,6 | 12,0 |
| 10000 | ±1,0 | ±100,0 | 0,2 | 20,0 | |||
| 20000 | ±0,6 | ±120,0 | 0,16 | 32,0 | |||
| SE4-10XLS+ | 10 мл | 1,0 | 0,01 | ±2,5 | ±0,025 | 1,2 | 0,012 |
| 5,0 | ±1,5 | ±0,075 | 0,6 | 0,03 | |||
| 10,0 | ±1,0 | ±0,1 | 0,4 | 0,04 | |||
Модификации ^ со стандартным ^ наконечником
| Модификация | Емкость дозатора | Объём аликвоты, мкл | Дискретность установки объёма, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности при температуре (20±2) °С | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности при температуре (20±2) °С | ||
| % | мкл | % | мкл | ||||
| SE4-20XLS+ | 20 мкл | 2 | 0,02 | ±7,5 | ±0,15 | 2,0 | 0,04 |
| 10 | ±1,5 | ±0,15 | 0,5 | 0,05 | |||
| 20 | ±1,0 | ±0,2 | 0,3 | 0,06 | |||
| SE4-100XLS+ | 100 мкл | 10 | 0,1 | ±3,5 | ±0,35 | 1,0 | 0,1 |
| 50 | ±0,8 | ±0,4 | 0,24 | 0,12 | |||
| 100 | ±0,8 | ±0,8 | 0,15 | 0,15 | |||
| SE4-200XLS+ | 200 мкл | 20 | 0,2 | ±2,5 | ±0,5 | 1,0 | 0,2 |
| 100 | ±0,8 | ±0,8 | 0,24 | 0,25 | |||
| 200 | ±0,8 | ±1,6 | 0,15 | 0,3 | |||
| SE4-300XLS+ | 300 мкл | 30 | 0,2 | ±2,5 | ±0,75 | 1,0 | 0,3 |
| 150 | ±0,8 | ±1,2 | 0,25 | 0,375 | |||
| 300 | ±0,8 | ±2,4 | 0,15 | 0,45 | |||
| SE4- 1000XLS+ | 1000 мкл | 100 | 1 | ±3,0 | ±3,0 | 0,6 | 0,6 |
| 500 | ±0,8 | ±4,0 | 0,2 | 1,0 | |||
| 1000 | ±0,8 | ±8,0 | 0,15 | 1,5 | |||
| SE4- 2000XLS+ | 2000 мкл | 200 | 2 | ±3,0 | ±6,0 | 0,6 | 1,2 |
| 1000 | ±0,8 | ±8,0 | 0,2 | 2,0 | |||
| 2000 | ±0,8 | ±16,0 | 0,12 | 2,4 | |||
| SE4-5000XLS | 5000 мкл | 500 | 5 | ±2,4 | ±12,0 | 0,6 | 3,0 |
| 2500 | ±0,6 | ±15,0 | 0,2 | 5,0 | |||
| 5000 | ±0,6 | ±30,0 | 0,16 | 8,0 | |||
| SE4-10MLXLS | 10 мл | 1000 | 10 | ±5,0 | ±50,0 | 0,6 | 6,0 |
| 5000 | ±1,0 | ±50,0 | 0,2 | 10,0 | |||
| 10000 | ±0,6 | ±30,0 | 0,16 | 16,0 | |||
Модификации 12-канальные__Модификации 8-канальные
| Модификация | Емкость дозатора | Объём аликвоты, мкл | Дискретность установки объёма, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности при температуре (20±2) °С | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности при температуре (20±2) °С | ||
| % | мкл | % | мкл | ||||
| E8-10XLS+ | 10 мкл | 1,0 | 0,01 | ±4 | ±0,04 | 3 | 0,03 |
| 5,0 | ±1,5 | ±0,075 | 0,6 | 0,03 | |||
| 10,0 | ±1,0 | ±0,1 | 0,4 | 0,04 | |||
| E8-20XLS+ | 20 мкл | 2 | 0,02 | ±7,5 | ±0,15 | 2,0 | 0,04 |
| 10 | ±1,5 | ±0,15 | 0,5 | 0,05 | |||
| 20 | ±1,0 | ±0,2 | 0,3 | 0,06 | |||
| E8-50XLS+ | 50 мкл | 5 | 0,05 | ±3,5 | ±0,18 | 1,0 | 0,1 |
| 25 | ±1,2 | ±0,3 | 0,24 | 0,12 | |||
| 50 | ±0,8 | ±0,4 | 0,15 | 0,15 | |||
| E8-200XLS+ | 200 мкл | 20 | 0,2 | ±2,5 | ±0,5 | 1,0 | 0,2 |
| 100 | ±0,8 | ±0,8 | 0,24 | 0,25 | |||
| 200 | ±0,8 | ±1,6 | 0,15 | 0,3 | |||
| E8-300XLS+ | 300 мкл | 30 | 0,2 | ±2,5 | ±0,75 | 1,0 | 0,3 |
| 150 | ±0,8 | ±1,2 | 0,25 | 0,375 | |||
| 300 | ±0,8 | ±2,4 | 0,15 | 0,45 | |||
| E8-1200XLS+ | 1200 мкл | 100 | 1 | ±3,6 | ±3,6 | 0,6 | 0,6 |
| 600 | ±0,8 | ±4,8 | 0,2 | 1,2 | |||
| 1200 | ±0,8 | ±9,6 | 0,15 | 1,8 | |||
| E12-10XLS+ | 10 мкл | 1,0 | 0,01 | ±4 | ±0,04 | 3 | 0,03 |
| 5,0 | ±1,5 | ±0,075 | 0,6 | 0,03 | |||
| 10,0 | ±1,0 | ±0,1 | 0,4 | 0,04 | |||
| E12-20XLS+ | 20 мкл | 2 | 0,02 | ±7,5 | ±0,15 | 2,0 | 0,04 |
| 10 | ±1,5 | ±0,15 | 0,5 | 0,05 | |||
| 20 | ±1,0 | ±0,2 | 0,3 | 0,06 | |||
| E12-50XLS+ | 50 мкл | 5 | 0,05 | ±3,5 | ±0,18 | 1,0 | 0,1 |
| 25 | ±1,2 | ±0,3 | 0,24 | 0,12 | |||
| 50 | ±0,8 | ±0,4 | 0,15 | 0,15 | |||
| E12-200XLS+ | 200 мкл | 20 | 0,2 | ±2,5 | ±0,5 | 1,0 | 0,2 |
| 100 | ±0,8 | ±0,8 | 0,24 | 0,25 | |||
| 200 | ±0,8 | ±1,6 | 0,15 | 0,3 | |||
| E12-300XLS+ | 300 мкл | 30 | 0,2 | ±2,5 | ±0,75 | 1,0 | 0,3 |
| 150 | ±0,8 | ±1,2 | 0,25 | 0,375 | |||
| 300 | ±0,8 | ±2,4 | 0,15 | 0,45 | |||
| E12-1200XLS+ | 1200 мкл | 100 | 1 | ±3,6 | ±3,6 | 0,6 | 0,6 |
| 600 | ±0,8 | ±4,8 | 0,2 | 1,2 | |||
| 1200 | ±0,8 | ±9,6 | 0,15 | 1,8 | |||
| Модификация | Емкость дозатора | Объём аликвоты, мкл | Дискретность установки объёма, мкл | Пределы допускаемой систематической составляющей основной относительной и абсолютной погрешности при температуре (20±2) °С, | Предел допускаемого среднего квадратического отклонения случайной составляющей основной относительной и абсолютной погрешности при температуре (20±2) °С | |||
| % | мкл | % | мкл | |||||
| Модификации 6-канальные | EА6-300XLS | 300 мкл | 30 | 0,2 | ±2,5 | ±0,75 | 1,0 | 0,3 |
| 150 | ±0,8 | ±1,2 | 0,25 | 0,375 | ||||
| 300 | ±0,8 | ±2,4 | 0,15 | 0,45 | ||||
| EА6-1200XLS | 1200 мкл | 100 | 1 | ±3,6 | ±3,6 | 0,6 | 0,6 | |
| 600 | ±0,8 | ±4,8 | 0,2 | 1,2 | ||||
| 1200 | ±0,8 | ±9,6 | 0,15 | 1,8 | ||||
| 2 3 К л 4 ей н ей к ■ 00 К и а а и к <-> | EА8-50XLS | 50 мкл | 5 | 0,05 | ±3,5 | ±0,18 | 1,0 | 0,1 |
| 25 | ±1,2 | ±0,3 | 0,24 | 0,12 | ||||
| 50 | ±0,8 | ±0,4 | 0,15 | 0,15 | ||||
| EА8-300XLS | 300 мкл | 30 | 0,2 | ±2,5 | ±0,75 | 1,0 | 0,3 | |
| 150 | ±0,8 | ±1,2 | 0,25 | 0,375 | ||||
| 300 | ±0,8 | ±2,4 | 0,15 | 0,45 | ||||
| и о | EА8-1200XLS | 1200 мкл | 100 | 1 | ±3,6 | ±3,6 | 0,6 | 0,6 |
| 600 | ±0,8 | ±4,8 | 0,2 | 1,2 | ||||
| 1200 | ±0,8 | ±9,6 | 0,15 | 1,8 | ||||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении температуры окружающего воздуха от 20 °С на каждые 10 °С, не более, % | ±5,0 |
| Допускаемые отклонения температуры дозируемой жидкости от температуры окружающего воздуха не более, °С | ±0,5 |
| Наименование характеристики | Значение |
| Динамическая вязкость дозируемых жидкостей, мПа-с, не более | 500 |
| Максимальные габаритные размеры дозаторов без наконечников, высота, мм, не более: | |
| - одноканальных | 350 |
| - 6-канальных | 350 |
| - 8-канальных | 300 |
| - 12-канальных | 300 |
| Macca дозаторов без упаковки, г, не более | 400 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность, %, | от 30 до 80 |
| - атмосферное давление, кПа | от 97,3 до 105,3 |
| Средняя наработка на отказ, циклов, не менее: | |
| - для одноканальных дозаторов | 100000 |
| - для многоканальных дозаторов | 50000 |
| Средний срок службы, лет | 5 |
наносится на упаковку с дозатором в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дозаторы электронные Ramin | E4 XLS и E4 XLS+ (по заказу) | 1 шт. |
| Аккумуляторная батарея | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Сменные наконечники | - | от 1 до 3 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-4935-449-2018 | 1 экз. |
осуществляется по документу РТ-МП-4935-449-2018 «ГСИ. Дозаторы электронные Ramin. моделей E4 XLS и E4 XLS+. Методика поверки», утвержденному ФГУ «Ростест-Москва» 26 февраля 2018 г.
Основные средства поверки:
весы специальные SE2 (регистрационный номер в Федеральном информационном фонде 48176-11) диапазон измерений от 0,01 до 2100 мг, пределы допускаемой абсолютной погрешности от 0,008 до 0,017 мг, СКО показаний весов не более 0,00025 мг;
весы электронные лабораторные МС2^ (регистрационный номер в Федеральном информационном фонде 27378-04) диапазон измерений от 0,1 мг до 21000 мг, пределы допускаемой абсолютной погрешности от 0,1 до 0,3 мг, СКО показаний весов от 0,03 до 0,1 мг;
термометр ртутный стеклянный лабораторный ТЛ-4, (регистрационный номер в Федеральном информационном фонде 303-91), диапазон измерений температуры от 0 до 55 °С, предел допускаемой погрешности ±0,2 °С;
барометр-анероид метеорологический БАММ (регистрационный номер в Федеральном информационном фонде 5738-76), диапазон измерений от 80 до 106 кПа, пределы допускаемой основной погрешности ±0,2 кПа;
S
T
L
м
о
к
и
н
ч
е
х
о
к
ев
X
с
и
и
ц
а
к
К
&
и
д
о
Мо
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя «METTLER-TOLEDO RAININ Limited Liability Company»
