| Номер в госреестре | 71336-18 |
| Наименование СИ | Счетчики электрической энергии трехфазные многотарифные |
| Обозначение типа СИ | ЛЕ-3 |
| Изготовитель | Акционерное общество "ЛЕНЭЛЕКТРО" (АО "ЛЕНЭЛЕКТРО"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии трёхфазные многотарифные ЛЕ-3 (в дальнейшем -счетчики), предназначены для измерений и учета активной или активной и реактивной энергии в трехфазных трех- или четырехпроводных цепях переменного тока. Счетчики позволяют вести учет электрической энергии дифференцированно по зонам суток в соответствии с заданным тарифным расписанием.
Принцип действия счетчика основан на измерении и математической обработке сигналов тока и напряжения с последующим вычислением параметров потребления электрической энергии и передаче этой информации в счетный механизм.
Счетчики состоят из следующих функциональных узлов:
- датчика тока;
- датчика напряжения;
- блока питания;
- счетного механизма с энергонезависимой памятью и жидкокристаллическим
индикатором (ЖКИ) в качестве устройства отображения информации;
- часов реального времени;
- источника резервного питания;
- измерительной схемы;
- интерфейсных схем;
- оптического импульсного выхода;
- испытательного выхода.
Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки колодки зажимов. Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха к цоколю и установка крышки колодки зажимов предусматривает возможность навешивания пломб после поверки.
В качестве датчиков тока в счетчиках трансформаторного подключения используются трансформаторы тока, в счетчиках непосредственного подключения - трансформаторы тока, нечувствительные к постоянной составляющей в сигнале тока или низкоомные шунты. Датчик напряжения представляет собой резистивный делитель. Счётный механизм счётчика электронный, содержит микроконтроллер, память и жидкокристаллический индикатор. В зависимости от модели счетчика измерительная схема реализована на отдельной микросхеме или входит в состав микроконтроллера. Результаты измерения сохраняются в энергонезависимой памяти счетчика и отображаются на ЖКИ. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания - литиевой батареи.
Счетчики оснащены электронной пломбой крышки клеммной колодки и электронной пломбой корпуса.
Счетчики могут иметь конструктивные варианты исполнения:
- непосредственного или трансформаторного подключения;
- для установки на рейку ТН-35 или для крепления винтами на вертикальную поверхность;
- ш встроенными реле управления нагрузкой или без реле;
- с проводными и различными беспроводными интерфейсами связи для обмена информацией с внешними устройствами.
Исполнения счетчиков электрической энергии трехфазных многотарифных ЛЕ-3 определяются в соответствии со структурой условного обозначения:
ЛЕ-3 Х Х ХХ ХХ XXX XXXX X X
I
Ток базовый /номинальный (максимальный)
1 - 5(10) A
2 - 5(60) A
3 - 5(80) A
4 - 5(100) A
5 - 10(100) A
Номинальное напряжение
1 - 3х57,7/100 V
2 - 3x230/400 V
3 - 3x(120/208) V и 3x(230/400) V
4 - 3x(57,7/100) V и 3x(230/400) V
Дополнительные опции:
B - подсветка ЖКИ;
5 - электронная пломба крышки клеммной колодки;
С - реле отключения нагрузки;
P - вход подключения внешнего питания;
М - датчик магнитного поля.
Тип интерфейса: 1
O - без интерфейса удалённого доступа
E4 - интерфейс EIA 485
E2 - интерфейс EIA 232
RFX2 - радиомодем
PLX** - PLC модем
PLRF - комбинированный модем
GSMX** - GSM-модем
MB - интерфейс M-Bus
ETH - Ethernet
WF - WiFi
Если в счетчике 2 или более интерфейсов, то они указываются через точку.
Вид измеряемой энергии:
А - активная;
AR - активная и реактивная Класс точности:
0.5 - класс 0,5S по ГОСТ 31819.22 1.0 - класс 1 по ГОСТ 31819.21
Номер модели счетчика Тип корпуса
P - для крепления винтами на плоскую поверхность;
D - для крепления на DIN-рейку
Отсутствие символа в условном обозначении означает отсутствие соответствующей функции у счетчика.

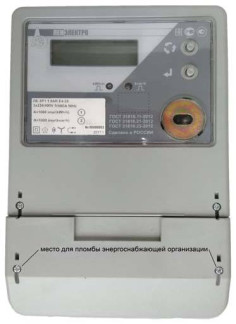

Общий вид счетчиков и места опломбирования представлены на рисунках 1 - 3.
Схема пломбировки счетчиков от несанкционированного доступа энергоснабжающей организацией и после поверки осуществляется в виде навесных пломб с оттиском клейма поверителя на пломбировочных винтах, как показано на рисунках 1 -3.
является встроенным (ВПО) и выполняет функции управления режимами работы счетчика, сбора данных об измеренной электрической энергии, их математическую обработку, хранение и передачи измерительной информации ВПО записывается в энергонезависимую память программ микроконтроллера на этапе производства счётчиков. Программное обеспечение логически разделено на метрологически значимую часть программного обеспечения и метрологически незначимую часть. Метрологически значимая часть (МЗЧ) не может быть изменена через внешние порты счётчика. МЗЧ выполняет функции управления режимами работы измерительного аналого-цифрового преобразователя, математической обработки измерительной информации, а также функции загрузки, проверки и активации метрологически незначимой части ВПО. Доступ к МЗЧ возможен только после удаления пломбы поверителя и разборки корпуса.
Метрологически незначимая часть (МНЧ) встроенного программного обеспечения может быть изменена через внешние порты счётчика. МНЧ выполняет функции управления тарифами и выходными устройствами, накопления и представления данных учёта. МНЧ защищена от преднамеренного изменения такими средствами:
а) обновление МНЧ возможно через внешние порты счётчика только при связи по уровню
2 «Администратор», которая защищена паролем;
б) загрузка МНЧ ведётся только шифрованными пакетами;
в) метрологически значимая часть проверяет контрольную сумму каждой строки МНЧ, а также контрольную сумму в целом, и активирует МНЧ только в том случае, если контрольные суммы сходятся.
Обмен данными с внешними устройствами, в зависимости от исполнения счётчика, осуществляется через интерфейсы:
- оптический порт;
- проводные интерфейсы - RS-485, RS-232, M-Bus, Ethernet, PLQ
- беспроводные интерфейсы - модемы: GSM, WiFi, ЯРХ или PLRF с помощью программного обеспечения (ПО) «ЛЕ-Конфигуратор», которое предназначено для связи счетчика с ПК.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик.
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | ЛЕ^1 | ЛЕ^1 | ЛЕ^2 | ЛЕ^2 | ЛЕ^3 |
| Номер версии (идентификационный номер) ПО | 1 | 2 | 3 | 4 | 5 |
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | ЛЕ^3 | ЛЕ^1 | ЛЕ^1 | ЛЕ^2 | ЛЕ^2 |
| Номер версии (идентификационный номер) ПО | 6 | 7 | 8 | 9 | 10 |
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | ЛЕ^3 | ЛЕ^3 | ЛЕ-3D1 | ЛЕ-3D1 | ЛЕ^2 |
| Номер версии (идентификационный номер) ПО | 11 | 12 | 13 | 14 | 15 |
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ЛЕ^2 | ЛЕ^3 | ЛЕ^3 |
| Номер версии (идентификационный номер) ПО | 16 | 17 | 18 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Класс точности: | 0,5S (ГОСТ 31819.22-2012) 1 (ГОСТ 31819.21-2012) 2 (ГОСТ 31819.23-2012) |
| Номинальное напряжение (фазное/линейное), В | 57,7/100; 120/208; 230/400 |
| Номинальный или базовый ток (максимальный), А | 5 (10); 5 (60); 5 (80); 5 (100) 10 (100) |
| Номинальная частота сети, Гц | 50 |
| Передаточные числа по электрическому испытательному выходу и импульсному выходному устройству, имп/кВт'ч | от 400 до 300000 * |
| 1 | 2 |
| Чувствительность (стартовый ток) в % от !н для счетчиков трансформаторного включения: - при учете активной и реактивной энергии для класса точности 1 | 0,002 ^ом |
| - при учете активной энергии для класса точности 0.5S | 0,001 ^ом |
| - при учете реактивной энергии для класса точности 2 | 0,003 ^ом |
| для счетчиков непосредственного включения: - при учете активной и реактивной энергии для класса точности 1 | 0,004 I6 |
| - при учете реактивной энергии для класса точности 2 | 0,005 I6 |
| Пределы допускаемой абсолютной погрешности хода часов, с/сутки: - при питании от сети напряжения | ±0,5 |
| - при питании от автономного источника | ±1,0 |
| Нормальные условия применения: - температура окружающего воздуха, °С | 23 ±2 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106 |
| * В зависимости от модификации |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество тарифов | до 8 |
| Полная мощность, потребляемая в каждой цепи тока, ВА, не более | 0,1 (для счетчиков трансформаторного включения); 0,05 для счетчиков непосредственного включения) |
| Полная (активная) мощность, потребляемая в каждой цепи напряжения счётчика, В А (Вт), не более При наличии модема полная (активная) мощность, В А (Вт), не более | 2 (1) 10 (4) |
| Габаритные размеры счетчиков (высотахширинахглубина), - для крепления винтами (рисунок 1), мм, не более - для крепления винтами (рисунок 2), мм, не более - для установки на рейку ТН-35 (рисунок 3), мм, не более | 193x279x83,1 170x227x63,5 140x118,8x66,1 |
| Масса счетчика: - для крепления винтами, кг, не более - для установки на рейку ТН-35, кг, не более | 1,5 0,9 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +70 90 при 30 °С 84-107 |
| Средняя наработка на отказ, ч | 280 000 |
| Средний срок службы, лет | 30 |
наносится на щиток счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность счетчиков электрической энергии трёхфазных многотарифных ЛЕ-3
| Наименование | Обозначение | Количество |
| Счетчики электрической энергии трехфазные многотарифные ЛЕ-3 | 1 шт. | |
| Паспорт | ЛЕЭЛ.411152.002 ПС | 1 экз. |
| Руководство по эксплуатации | ЛЕЭЛ.411152.002 РЭ | 1 экз. |
| Методика поверки | ЛЕЭЛ.411152.002 МП | 1 экз. |
осуществляется по документу ЛЕЭЛ.411152.002 МП «Счетчики электрической энергии трёхфазные многотарифные ЛЕ-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 февраля 2018 г.
Основные средства поверки:
- установка автоматическая трехфазная для поверки счетчиков электрической энергии HS-6303E, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44220-10;
- частотомер электронно-счетный Ч3-85/3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде свинцовых пломб с оттиском клейма поверителя на винты счетчика, как показано на рисунках 1 - 3.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2 ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счётчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110"8 до 100 А в диапазоне частот 110"1 до 1106 Гц ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2 10 Гц
ТУ ЛЕЭЛ.411152.002 Счетчики электрической энергии трехфазные многотарифные ЛЕ-3.
