| Номер в госреестре | 71337-18 |
| Наименование СИ | Контроллеры многофункциональные |
| Обозначение типа СИ | "Интеллектуальный контроллер SM160-02М" |
| Изготовитель | ООО Завод "Промприбор", г. Владимир |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры многофункциональные «Интеллектуальный контроллер 8Ы160-02М» (в дальнейшем - контроллеры) предназначены для:
- измерения времени и синхронизации времени подчинённых контроллеров и измерительных преобразователей;
- автоматического присвоение событиям и данным меток шкалы времени контроллера;
- учёта электрической энергии и мощности по задаваемым группам точек измерения в системах коммерческого и технического многотарифного учета энергоресурсов;
- автоматического сбора телеметрических данных с измерительных преобразователей: токов, напряжения, частоты, мощностей, углов между векторами токов и векторами напряжений, а также других величин;
- автоматического сбора данных по состоянию дискретных сигналов со специализированных контроллеров;
- расчёта различных параметров на основании собранных данных, предоставление к ним регламентируемого доступа;
- выполнения алгоритмов пользователя.
Контроллеры могут использоваться на объектах электро- и теплоэнергетики, промышленных предприятий, водоснабжения, нефтяной и газовой промышленности, коммунального хозяйства, транспорта, генерирующих и сетевых компаний, трансформаторных подстанциях, энергетических объектах, промышленных и приравненных к ним предприятиях.
Принцип действия контроллера основан на получении данных с соответствующих вычислителей, корректоров, расходомеров, счетчиков, специализированных подчинённых контроллеров в цифровой форме с последующей обработкой встроенным микропроцессором, хранением и передачей этих данных спорадически и по запросу на вышестоящие уровни автоматизированных систем.
Контроллеры предназначены для работы в составе автоматизированных информационно-измерительных систем (далее по тексту - АИИС) комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (далее по тексту - АИИС КУЭ), комплексов устройств телемеханики многофункциональных и автоматизированных систем управления технологическим процессом (далее по тексту - АСУ ТП), многоуровневых систем телемеханики и связи (ТМиС), а так же для организации связи с центром сбора и обработки и хранения информации по каналам связи стандарта GSM(CSD/GPRS) и Ethernet (TCP/IP).

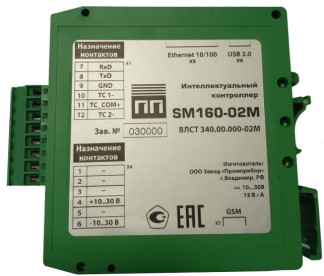

Конструктивно контроллер выполнен в пластиковом корпусе для установки на DIN-рейку, содержит разъемы для обеспечения внешних подключений и элементы индикации своей работы. Внешний вид прибора приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Степень защиты корпуса соответствует IP20 по ГОСТ 14254-2015.
Контроллеры обеспечивают:
- автоматизированный сбор с измерительных преобразователей и расходомеров, прием измеренной информации с соответствующих счетчиков, вычислителей, корректоров, расходомеров, устройств сбора и передачи данных (УСПД) или других средств измерений и специализированных контроллеров (указанных в руководстве по эксплуатации ВЛСТ 340.00.000-02М РЭ);
- обмен информацией по нескольким каналам связи параллельно: по последовательным каналам, каналам сетей стандарта Ethernet, радиотелефонной связи стандарта GSM в режиме пакетной передачи данных с использованием технологии GPRS: передача данных осуществляется как по специализированным протоколам («Пирамида» и т.п.), так и в соответствии со стандартами ГОСТ Р МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, Modbus/TCP, Modbus/RTU, FTP, МЭК 62056 (DLMS/COSEM), XML;
- трансляцию данных с подчинённых контроллеров и измерительных преобразователей, ведение краткосрочных архивов по телеметрическим данным;
- синхронизацию времени подчинённым контроллерам и измерительным преобразователям;
- самодиагностику с записью событий в журнале событий;
- защиту от зацикливаний, самостоятельная инициализация при возобновлении питания;
- конфигурирование (параметрирования) с помощью прикладного программного обеспечения дистанционно через сеть GSM или локально через порт Ethernet;
- защиту от несанкционированного доступа, реализуемая путем использования паролей;
- функционирование встроенного WEB-сервера;
- обеспечение автоматического поиска приборов учёта и включение в схему опроса. Контроллер обеспечивает работу по следующим внешним интерфейсам:
- 1(2)xLAN Ethernet 100Base-T, TCP/IP;
- lxUSB host;
- 1xRS-232;
- 4xRS485.
Дискретные сигналы:
Дискретных входов: 2
Расширения количества интерфейсов (в.т.ч. для увеличения количества поддерживаемых дискретных входов/выходов и аналоговых входов на удалённых модулях) выполняется за счёт использования: Ethetnet-сервера TCP/IP-COM и USB концентраторов, а также подключения измерительных преобразователей непосредственно на RS-485 интерфейсы контроллера.
Поддерживается индивидуальная конфигурация параметров передачи, наборов информации и карты адресов по каждому направлению передачи.
Контроллеры поддерживают нестандартные протоколы производителей устройств (перечень типов поддерживаемых устройств приведен в таблицах 1.1 и 1.2. ВЛСТ 340.00.000-02М РЭ). Для связи по радиоканалу и PLC используются внешние модемы, контроллер обеспечивает управление модемом и адресацию сети устройств в зависимости от типа конкретного модема.
Контроллеры поддерживают автоматизированный сбор со счетчиков и других измерителей, с хранением информации с параметрами, заявленными в таблицах 1.5 и 1.6 ВЛСТ 340.00.000-02М РЭ для 4096 каналов учета и 12-ти зон учета (временных тарифных зон) в сутки.
Контроллеры обеспечивают прием/передачу информации по каналам последовательной связи с удаленной ЭВМ, как в локальном режиме, так, и в составе «Универсального аппаратнопрограммного комплекса приема/передачи данных «Пирамида».
Режимы обмена информацией:
- по регламенту (по меткам времени);
- спорадически;
- по запросу.
Контроллеры содержат встроенные энергонезависимые часы реального времени, работа которых при отсутствии внешнего электропитания поддерживается встроенным литиевым элементом питания.
Программное обеспечение состоит из двух частей:
- встроенное программное обеспечение контроллера, предназначенное для исполнения соответствующих функций контроллера;
- конфигурационное программное обеспечение контроллера, предназначенное для исполнения на ЭВМ под управлением ОС Windows.
Встроенное программное обеспечение состоит из операционной системы реального времени и пакета программ, с выделенной метрологической частью, обеспечивающих функционирование контроллера. С помощью конфигурационного программного обеспечения пользователь (оператор) имеет возможность настроить контроллер на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов контроллера.
Вычисления происходят с использованием арифметики с плавающей точкой со знаком, достаточной для хранения накопленных измерений за требуемые промежутки времени. Характеристика числа с плавающей точкой соответствует типу «double».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Metrology |
| Номер версии (идентификационный номер) ПО | 2.1.0.2 |
| Цифровой идентификатор ПО | 6DEB6355h |
| Другие идентификационные данные | CRC32 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений текущего времени, (системное время) в автономном режиме за сутки, с в рабочих условиях эксплуатации в нормальных условиях эксплуатации | ±2,0 ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Дискретность представления времени программным индикатором, мс | 1 |
| Количество универсальных (программно настраиваемых) каналов последовательной связи RS-485/422, шт. | 4 |
| Количество каналов «Ethernet», шт. | 1(2) |
| Количество каналов последовательной связи RS-232, шт. | 1 |
| Время обработки и выдачи/установки состояния по протоколам МЭК 60870-5-104-2004, ГОСТ Р МЭК 60870-5-101-2006, мс, не более: - дискретных сигналов - аналоговых сигналов - сигналов телеуправления | 150 300 400 |
| Контроллеры поддерживают синхронизацию текущего времени, измеряемого контроллером (системное время) по следующим протоколам обмена с погрешностью, мс, не более - по протоколу «Пирамида» - по протоколу NMEA 0183» - по протоколу NTP через Internet | 100 10 200 |
| Время сохранности информации при отсутствии внешнего питания, лет, не менее | 10 |
| Потребляемая мощность, не более, В-А | 15 |
| Нормальные условия эксплуатации для всех модификаций: - напряжение постоянного тока, В - температура окружающей среды, °С - относительная влажность при 20 °С, до, % | 24 от +15 до +25 80 |
| Рабочие условия эксплуатации - напряжение постоянного тока, В - температура, °С - относительная влажность при 30 °С, до, % | от +10 до +30 от -40 до +70 90 |
| Продолжение таблицы 3 | |
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 40х85х97 |
| Масса, кг, не более | 0,4 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 120000 |
наносятся на правую панель корпуса путем нанесения соответствующей наклейки. В эксплуатационной документации знак утверждения типа наносится на титульные листы формуляра и руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер многофункциональный «Интеллектуальный контроллер SM160-02М» | ВЛСТ 340.00.000-02М | 1 шт. |
| Формуляр | ВЛСТ 340.00.000-02М ФО | 1 шт. |
| Ответная часть разъема Х3 | 1 шт. | |
| Методика поверки | РТ-МП-5214-441-2018 | * |
| Руководство по эксплуатации | ВЛСТ 340.00.000-02М РЭ | * |
| Руководство оператора | ВЛСТ 340.00.000 РО | * |
| Конфигурационное программное обеспечение | - | ** |
| Примечания *поставляется на сайте производителя http://www.sicon.ru/prod/docs/ или на CD-диске ** поставляется на сайте производителя http://www.sicon.ru/prod/po/ или на CD-диске | ||
осуществляется по документу РТ-МП-5214-441-2018 «ГСИ. Контроллеры многофункциональные «Интеллектуальный контроллер SM160-02М» Методика поверки», утвержденному ФБУ «Ростест-Москва» 01.03.2018 г.
Основные средства поверки:
- устройство синхронизации времени УСВ-3 (регистрационный номер в Федеральном информационном фонде №64242-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р МЭК 61107-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными
ГОСТ Р МЭК 61142-2001 Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Обмен данными по локальной шине
ГОСТ Р МЭК 870-5-101 - 2001 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики
ГОСТ Р МЭК 870-5-104 - 2004 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных транспортных профилей
ТУ 4222-160-10485057-2018 Контроллеры многофункциональные «Интеллектуальный контроллер SM160-02М». Технические условия
