| Номер в госреестре | 71340-18 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | ELTRA ELEMENTRAC |
| Изготовитель | "Eltra GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы ELTRA ELEMENTRAC (далее - анализаторы) предназначены для измерения массовой доли углерода и серы в различных твердых и жидких веществах и материалах по аттестованным методикам (методам) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной или трубчатой печи сопротивления в потоке кислорода и дальнейшем анализе методом ИК - спектроскопии образующихся газообразных соединений.
Выделившиеся после сжигания образца газы с потоком кислорода проходят пылевую ловушку, далее передаются в осушитель для удаления воды и затем попадают на инфракрасный твердотельный детектор для анализа серы и углерода в виде соединений БО2 и СО2.
Конструктивно анализатор представляет собой лабораторный прибор, состоящий из индукционной печи, инфракрасных детекторов, микроконтроллера, газовой и пневматической систем.
Анализаторы выпускаются двух моделей: ELTRA ELEMENTRAC CS-d и ELTRA ELEMENTRAC CS-i, которые отличаются диапазоном измерений, габаритными размерами и массой. Анализатор ELTRA ELEMENTRAC CS-d имеет отдельно стоящий модуль печи сопротивления.

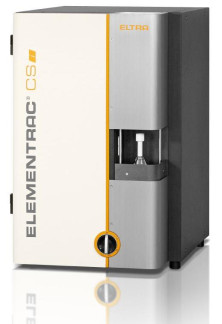

Общий вид анализаторов представлен на рисунке 1, места нанесения знака поверки отмечены стрелками.
ELTRA ELEMENTRAC CS-i ELTRA ELEMENTRAC CS-d
Рисунок 1 - Общий вид анализаторов
Пломбировка анализаторов не предусмотрена.
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Elements |
| Номер версии ПО | - |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании их метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение | |
| Модели | ELTRA ELEMENTRAC CS-i | ELTRA ELEMENTRAC CS-d |
| Диапазон измерений массовой доли, %: - углерода - серы | от 0,1-10-4 до 12 1) от 0,510-4 до 40 4 | от 0,1 10-4 до 100 от 0,5 10'4 до 100 |
| Наименование характеристик | Значение | |
| ELTRA | ELTRA | |
| Модели | ELEMENTRAC CS-i | ELEMENTRAC CS-d |
| Пределы допускаемой относительной | ||
| погрешности измерений массовой доли | ||
| углерода и серы, %: | ||
| - от 0,1 • 10-4 до 0,001 % включ. | ±50 | ±50 |
| - св. 0,001 до 0,01 % включ. | ±30 | ±30 |
| - св. 0,01 до 1,0 % включ. | ±10 | ±10 |
| - св. 1,0 до 100 % | ±3 | ±3 |
| 1) Диапазоны измерений массовой доли углерода и серы могут быть расширены до | ||
| 100 % при уменьшении навески анализируемой пробы. Обе модели анализаторов могут | ||
| оснащаться только одним ИК-детектором для измерения только углерода или только серы. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение | |
| ELTRA | ELTRA | |
| Модели | ELEMENTRAC CS-i | ELEMENTRAC CS-d |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 207 до 253 | |
| - частота переменного тока, Гц | 50/60 | |
| Габаритные размеры, мм, не более: | ||
| - длина | 750 | 750 |
| - ширина | 520 | 880 |
| - высота | 840 | 840 |
| Масса, кг, не более | 150 | 190 |
| Условия эксплуатации: | ||
| о/'ч - температура окружающей среды, С | от +18 до +26 | |
| - относительная влажность воздуха, % | от 20 до 80 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор углерода и серы ELTRA ELEMENTRAC | ELTRA ELEMENTRAC CS-i/ ELTRA ELEMENTRAC CS-d | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 06-241-2018 | 1 экз. |
осуществляется по документу МП 06-241-2018 «ГСИ. Анализаторы углерода и серы ELTRA ELEMENTRAC. Методика поверки», утвержденному ФГУП «УНИИМ» 12 марта 2018 г.
Основные средства поверки:
- стандартный образец чугуна типа ПЛ2 (Ч10) ГСО 4460-91П (массовая доля углерода 3,59 %, абсолютная погрешность ±0,01 %);
- стандартный образец стали углеродистой типа Ст0 (С2) ГСО 888-93П (массовая доля углерода 0,0077 %, абсолютная погрешность ±0,0003 %; массовая доля серы 0,0054 %, абсолютная погрешность ±0,0003 %);
- стандартный образец стали легированной типа Р6М5 (С24) ГСО 1639-93П (массовая доля углерода 0,910 %, абсолютная погрешность ±0,005 %; массовая доля серы 0,0144 %, абсолютная погрешность ±0,0004 %);
- стандартные образцы состава угля и кокса (набор УГ-68 СО ЛЕКО) ГСО 10876-2017/гСО 10878-2017: ГСО 10877-2017 (массовая доля углерода 90 %, абсолютная погрешность ±1,0 %; массовая доля серы 3,0 %, абсолютная погрешность ±0,05 %);
- стандартные образцы состава угля (набор УГ67 СО ЛЕКО) ГСО 10821-2016/ ГСО 10824-2016: ГСО 10822-2016 (массовая доля серы 1,9 %, относительная погрешность ±0,07 %) и ГСО 10821-2016 (массовая доля серы 0,9 %, относительная погрешность ±0,05 %);
- стандартный образец руды сульфидной медной типа МВ (ИСО Р35) ГСО 9976-2011 (массовая доля серы 26,7 %, абсолютная погрешность ±0,1 %);
- стандартные образцы состава меди (комплект VSMS2) ГСО 10441-2014 (массовая доля серы 0,00033 %, абсолютная погрешность ±0,00005 %);
- весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель анализатора.
приведены в эксплуатационном документе.
Техническая документация изготовителя «ELTRA GmbH», Германия.
