| Номер в госреестре | 71342-18 |
| Наименование СИ | Акселерометры-наклономеры двухкоординатные |
| Обозначение типа СИ | АН-Д3 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническое производственное предприятие "Горизонт" (ООО "НТП "Горизонт"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры-наклономеры двухкоординатные АН-Д3 (далее - измерители) предназначены для измерений виброускорений по двум измерительным осям, абсолютного и относительного угла наклона объектов и могут быть использованы в системах мониторинга строительных и технических сооружений и природных объектов, горных выработок, исследованиях изгибных деформаций элементов строительных и других конструкций.
Измерители состоят из первичного преобразователя, помещенного в корпус и электронного блока в состав которого входит: электронный модуль аналогового преобразования, модуль аналогово-цифрового преобразования, модуль цифровой обработки сигнала. Первичный преобразователь измерителя представляет собой заполненную электролитом ампулу с пятью токовыводами. Маятник, подвешенный на нерастяжимой нити, являющийся центральным электродом, и четыре боковых электрода образуют мостовую измерительную схему.
Принцип действия измерителей заключается в следующем: при наклоне или воздействии ускорения на маятник преобразователя изменяются расстояния между центральным электродом-маятником и боковыми электродами в двух взаимоперпендикулярных направлениях. Это приводит к изменению электрических сопротивлений заполненных электролитом межэлек-тродных полостей. Электронный блок измерителя имеет 2 входа/выхода линии RS-485 для организации последовательных измерительных цепей измерителей.
Электронный модуль аналогового преобразования, отслеживая указанные изменения, вырабатывает электрические сигналы, величины которых определяют суммарный вклад составляющих углов наклона и воздействующих на маятник ускорений по двум измерительным осям X и Y.
Корпус первичного преобразователя имеет 3 опорных винта, с помощью которых производится точная установка измерителей на объекте.

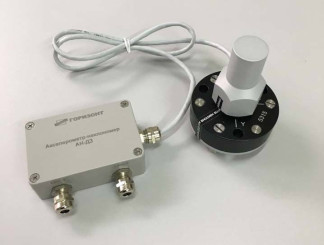

Внешний вид измерителей представлен на рисунке 1.
В качестве регистрирующих устройств для считывания выходных электрических сигналов измерителей могут использоваться ПК, имеющие интерфейс RS-485 или же интерфейс USB. В первом случае измерители и ПК соединяются напрямую, во втором случае для соединения измерителей с ПК используется преобразователь интерфейсов RS485/USB.
При подключении измерителей к ПК цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У выводятся на мониторе ПК через программное обеспечение численно и графически в режиме реального времени.
Измерители выпускаются в следующих модификациях: АН-Д3 720, АН-Д3 3600, АН-Д3 7200, АН-Д3 21600, АН-Д3 36000. Наименования модификаций измерителей расшифровываются следующим образом: А - акселерометр, Н - наклономер, Д - двухкоординатный, 3 -модификация, последующие цифры определяют половину диапазона измерений угла наклона в угловых секундах.
Ограничение несанкционированного доступа к узлам измерителей обеспечено нанесением пломбирующей наклейки на боковую поверхность измерителей. Схема пломбировки от несанкционированного доступа представлена на рисунках 2.1 и 2.2.
Для работы с измерителями используется программное обеспечение «Gorizont Server» (далее - ПО), устанавливаемое на персональный компьютер, которое используются для обработки и отображения измеренных данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Gorizont Server |
| Номер версии (идентификационный номер) ПО, не ниже | 2.0.1 |
| Цифровой идентификатор ПО | EFDB717E |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
Таблица 2 - Метрологические характеристики измерителей
| Наименование характеристики | Значение | ||||
| Модификация | АН-Д3 720 | 3 -Д00 Ж 3 | 3 -Д00 Н2 А7 | АН-Д3 21600 | АН-Д3 36000 |
| Параметры измерений виброускорений | |||||
| Диапазон измерения ускорений (амплитудное значение), м/с2 | 3,4-10"2 | 1,7-Ш"1 | 3,4-Ю"1 | 1 | 1,7 |
| Рабочий диапазон частот, Гц | от 0,01 до 20 | ||||
| Пределы допускаемой основной относительной погрешности измерения виброускорений в диапазоне амплитуд, % | ±5 | ||||
| Предел допускаемой основной относительной погрешности измерения виброускорений в рабочем диапазоне частот, дБ | 3 | ||||
| Относительный коэффициент поперечного преобразования, %, не более | ±0,005 | ||||
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры на 1 °С, % | ±0,005 | ||||
| Параметры изме | рений угла наклона | ||||
| Диапазон измерений угла наклона, '' | ±720 | ±3600 | ±7200 | ±21600 | ±36000 |
| Предел допускаемой основной приведённой к полному диапазону измерений погрешности измерений угла наклона, % | ±0,5 | ||||
| Предел допускаемой дополнительной приведённой к полному диапазону измерений погрешности, вызванной изменением температуры на 1 °С, % | ±0,005 | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания, В - потребляемый ток, мА, не более | от 7 до 28 80 |
| Угол между радиальными измерительными осями преобразователя, ° | 90±1 |
| Габаритные размеры первичного преобразователя (ДиаметрхВысота), мм, не более | 80x125 |
| Габаритные размеры электронного блока (ДхШхВ), мм, не более | 98x64x34 |
| Масса, г, не более | 450 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от - 50 до + 50 от 20 до 95 от 60 до 130 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 27000 |
наносится на корпус измерителей методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Акселерометр-наклономер двухкоординатный АН-Д3 | - | 1 |
| Руководство по эксплуатации | МПГТ 402111.03.00.00 РЭ | 1 (на партию) |
| Паспорт | МПГТ 402111.03.00.00 ПС | 1 |
| Методика поверки | МП АПМ 39-17 | 1 (на партию) |
| Формуляр | МПГТ 402111.03.00.ФО | 1 |
| Программное обеспечение (на электронном носителе) | - | 1 (на партию) |
| Крепежный комплект в составе: - винт М4 длиной 80 мм | 3 | |
| - пружина прижимная | 3 | |
| - шайба | 6 | |
| -втулка установочная | - | 3 |
| Ответная часть разъема FQ14 для установки на кабель | - | 2 |
осуществляется по документу МП АПМ 39-17 «Акселерометры-наклономеры двухкоординатные АН-Д3. Методика поверки», утвержденному ООО «Автопрогресс-М» и согласованному с ФГУП «ВНИИМС» «22» ноября 2017 г.
Основные средства поверки:
- установка сейсмометрическая горизонтальная ПСГУ ВЭТ 159-01-05 (рег. № 29454-05);
- измерители угла наклона двухкоординатные ИН-Д7 (рег. № 65912-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110"1 до 2104 Гц
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ГОСТ 8.562-97 Государственная поверочная схема для средств измерений сейсмоперемещения, сейсмоскорости и сейсмоускорения в диапазоне частот 0,01 - 20 Гц
ГОСТ Р 22.1.12-2005 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования
МПГТ 402111.03.00.00 ТУ «Акселерометр-наклономер двухкоординатный АН-Д3. Технические условия»
| Зарегистрировано поверок | 929 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
