| Номер в госреестре | 71344-18 |
| Наименование СИ | Анализаторы спектра портативные |
| Обозначение типа СИ | Signal Hound USB-SA44B, Signal Hound USB-SA124B |
| Изготовитель | Компания "Signal Hound, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра портативные Signal Hound USB-SA44B, Signal Hound USB-SA124B (далее - анализаторы) предназначены для измерения параметров спектра высокочастотных сигналов в коаксиальных трактах.
Анализаторы представляют собой портативные приборы, подключаемые по интерфейсу USB 2.0 к внешнему компьютеру, на котором устанавливается фирменное программное обеспечение для управления режимами, отображения и обработки измерительных данных.
Принцип действия основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего источника сигнала. Для точной настройки используются цифровые узкополосные фильтры. Мгновенные значения напряжения низкой частоты, выделенные в узкополосном приемнике с квадратурной демодуляцией, преобразуются аналого-цифровым преобразователем в цифровой код.
Питание осуществляется через интерфейс USB 2.0 от внешнего компьютера. Анализаторы выполнены в прочном экранированном корпусе.

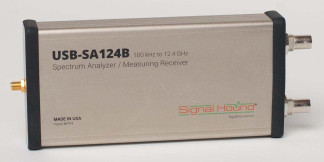

Общий вид анализаторов показан на рисунке 1.
Программное обеспечение “Spike”, устанавливаемое на внешний компьютер, служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “B” по WELMEC 7.2-2015).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | Spike |
| Номер версии (идентификационный номер) | 3.1.11 и выше |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Диапазон частот | |
| Signal Hound USB-SA44B | от 1 Гц до 4,4 ГГц |
| Signal Hound USB-SA44B с опцией 03 | от 100 кГц до 4,4 ГГц |
| Signal Hound USB-SA124B | от 100 кГц до 12,4 ГГц |
| Полоса обзора | |
| Signal Hound USB-SA44B | 0; от 10 Гц до 4,4 ГГц |
| Signal Hound USB-SA124B | 0; от 10 Гц до 12,4 ГГц |
| Полоса пропускания | |
| Signal Hound USB-SA44B | от 0,1 Гц до 250 кГц; 5 МГц |
| Signal Hound USB-SA124B | от 0,1 Гц до 250 кГц; 6 МГц |
| Пределы относительной погрешности 50 частоты 10 МГц опорного генератора при выпуске из производства | |
| стандартное исполнение | ±110'6 |
| опция 02 для Signal Hound USB-SA124B | ±110'7 |
| Годовой относительный дрейф 8n частоты 10 МГц опорного генератора, не более | |
| стандартное исполнение | ±0,5-10'6 |
| опция 02 для Signal Hound USB-SA124B | ±0,5-10'7 |
| Пределы допускаемой абсолютной погрешности измерения частоты F | ±[(50 + N-5n)-F + 0,4-Fr) 1) |
| Частота сигнала внешней синхронизации | 10 МГц ±10 Гц |
| Уровень мощности сигнала внешней синхронизации, дБм 2) | от 0 до +13 |
| Максимальный допускаемый уровень сигнала на входе, дБм | +20 |
| Уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц, дБн/Гц 3), не более | -90 |
| 1) N - количество полных лет после выпуска из производства, Fr - полоса пропускания. 2) дБм обозначает уровень мощности в дБ относительно 1 мВт. 3) дБн обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте. | |
| Продолжение таблицы 2 | |
| 1 | 2 |
| Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, дБм/Гц ^, не более | |
| Signal Hound USB-SA44B, без предусилителя | |
| 2) на частоте 10 Гц ’ | -124 |
| на частотах св. 100 Гц до 10 кГц 2^ | -130 |
| на частотах св. 10 кГц до 10 МГц 2) | -142 |
| на частотах св. 10 до 100 МГц | -148 |
| на частотах св. 100 МГц до 1 ГГц | -144 |
| на частотах св. 1 до 2,6 ГГц | -139 |
| на частотах св. 2,6 до 3,3 ГГц | -135 |
| на частотах св. 3,3 до 4,4 ГГц | -128 |
| Signal Hound USB-SA44B, с предусилителем | |
| на частотах от 500 кГц до 10 МГц | -153 |
| на частотах св. 10 до 100 МГц | -161 |
| на частотах св. 100 МГц до 1 ГГц | -158 |
| на частотах св. 1 до 3,3 ГГц | -151 |
| на частотах св. 3,3 до 4,4 ГГц | -134 |
| Signal Hound USB-SA124B | |
| на частотах от 100 кГц до 10 МГц | -147 |
| на частотах св. 10 до 100 МГц | -151 |
| на частотах св. 100 МГц до 3 ГГц | -152 |
| на частотах св. 3 до 5,5 ГГц | -145 |
| на частотах св. 5,5 до 7 ГГц | -149 |
| на частотах св. 7 до 8 ГГц | -147 |
| на частотах св. 8 до 11 ГГц | -134 |
| на частотах св. 11 до 12,4 ГГц | -129 |
| Пределы допускаемой относительной погрешности измерения мощности, дБ | |
| Signal Hound USB-SA44B | |
| опорный уровень < 0 дБм | ±1,5 |
| опорный уровень > 0 дБм | ±2,0 |
| Signal Hound USB-SA124B, опорный уровень не более 0 дБм | |
| на частотах F < 6 ГГц | ±1,5 |
| на частотах 6 < F < 12,4 ГГц | ±2,5 |
| Пределы допускаемой относительной погрешности | |
| измерения отношения уровней мощности, дБ 3) | ±0,25 |
| 1) Ослабление входного аттенюатора 0 дБ, нормализация к полосе пропускания 1 Гц. | |
| 2) Для опции 03 не применимо на частотах менее 100 кГц. | |
| 3) Уровни мощности не более 0 дБм, типовое справочное значение. | |
| Тип соединителей входного разъема ВЧ | SMA(f) |
| Габаритные размеры, мм | |
| длина | 166 |
| ширина | 80 |
| толщина | 30 |
| Масса, г, не более | |
| Signal Hound USB-SA44B | 290 |
| Signal Hound USB-SA124B | 350 |
| Рабочий диапазон температур, оС | |
| Signal Hound USB-SA44B | |
| стандартное исполнение | от 0 до +70 |
| опция 01 | от -40 до +85 |
| Signal Hound USB-SA124B | от 0 +50 |
| Электромагнитная совместимость | по ГОСТ Р МЭК 61326-1-2014 |
наносится на лицевую панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность анализаторов
| Наименование и обозначение | Кол-во |
| Анализатор спектра портативный Signal Hound USB-SA44B / USB-SA124B | 1 шт. по заказу |
| Компакт-диск с документацией и программным обеспечением “Spike” | 1 шт. |
| Кабель соединительный USB 2.0 | 1 шт. |
| Дополнительные принадлежности | по заказу |
| Руководство пользователя | 1 шт. |
| Методика поверки SA44B/124B-МП-2018 | 1 шт. |
| Программа для поверки “Signal Hound 2.18” | 1 шт. по заказу |
осуществляется по документу SA44B/124B-МП-2018 «ГСИ. Анализаторы спектра портативные Signal Hound USB-SA44B/USB-SA124B. Методика поверки», утвержденному ЗАО «АКТИ-Мастер»
29.03.2018 г.
Основные средства поверки:
- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер 31222-06;
- генератор сигналов Agilent/Keysight E8257D с опцией 520, регистрационный номер 53941-13;
- генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, регистрационный номер 45344-10;
- осциллограф цифровой Tektronix TDS3012C, регистрационный номер 41693-09;
- ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28, регистрационный номер 43643-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
приведены в разделах документов:
- «Анализатор спектра портативный Signal Hound USB-SA44B. Руководство пользователя»;
- «Анализатор спектра портативный Signal Hound USB-SA124B. Руководство пользователя».
Нормативные документы, устанавливающие требования к анализаторам спектра портативным Signal Hound USB-SA44B, Signal Hound USB-SA124B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
