| Номер в госреестре | 71353-18 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА-18БМ1 18 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА-18БМ1 18 (далее -комплекс) предназначен для измерений характеристик направленности и энергетических характеристик апертурных антенн и антенных решеток.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн во временной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренных на плоскости сканирования амплитудных и временных характеристик сверхкоротких импульсных сигналов, излучаемых (принимаемых) антенной.
Конструктивно комплекс состоит из:

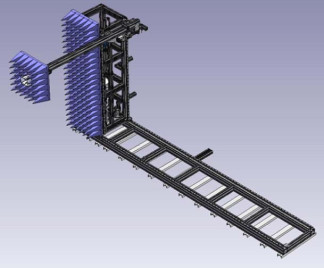

- четырехкоординатного Т-сканера (Т-сканера), предназначенного для пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи апертуры испытываемой антенны, где Р - плоскость поляризации;
- трехкоординатного опорно-поворотного устройства (ОПУ), предназначенного для установки испытываемой антенны в плоскости сканирования в системе координат (Z; Az; Р), где Az - азимут;
- шестиканального сверхширокополосного приемника в комплекте со стробоскопическим четырехканальным приемным модулем, линией задержки, стробоскопическим смесителем, предназначенного для измерений амплитудных характеристик импульсных сигналов и их задержек;
- сверхширокополосного передатчика, предназначенного для формирования сверхкоротких импульсов, подаваемых на вход излучающей антенны либо антенн-зондов;
- комплекта антенн-зондов, предназначенного для использования в процессе измерений распределения поля в ближней зоне испытываемых антенн;
- ПЭВМ, используемой для управления комплексом и обработки результатов измерений;
- комплекта ВЧ кабельных сборок и межканальных соединителей, предназначенных для коммутации функциональных узлов комплекса;
- контроллеров движения Т-сканера и ОПУ для управления их работой;
- радиопоглощающего материала, предназначенного для уменьшения уровня отраженных радиосигналов;
- источников бесперебойного питания для обеспечения корректного завершения работы комплекса при нештатном отключении питания.
Внешний вид элементов комплекса приведен на рисунках 1- 9.
Место размещения знака утверждения типа приведено на рисунке 7.
Схема пломбировки от несанкционированного доступа приведена на рисунке 10.
Место размещения знака утверждения типа
Шестиканальный
сверхширокополосный
приемник
Контроллер движения сканера
Контроллер движения ОПУ
Источник бесперебойного питания
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик испытываемой антенны;
- представление радиотехнических характеристик испытываемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и радиотехнических характеристик испытываемой антенны.
Программное обеспечение комплекса работает под управлением операционной системы Windows7.
Метрологически значимая часть ПО комплекса представляет собой специализированное программное обеспечение «NFMeas6», «NFCalc», «AmrView».
Специализированное ПО «NFMeas6» предназначено для настройки комплекса и проведения измерений амплитудно-фазового распределения электромагнитного поля в ближней зоне антенны, для управления шестиканальным сверхширокополосным приемником и контроллером перемещения Т-сканера, а также для сохранения всех данных измерения в файлах.
Специализированное ПО «NFCalc» предназначено для расчета нормируемых характеристик направленности и энергетических характеристик антенн на основе результатов измерений в ближней зоне.
Специализированное ПО «AmrView» предназначено для визуализации результатов расчетов, выполненных с помощью специализированного программного обеспечения «NFCalc».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | NFMeas6.exe | NFCalc.exe | AmrView.exe |
| Номер версии (идентификационный номер) ПО | 4.3.1.0 | 3.2.0.1 | 3.1.6.1511 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 991E900DB796E1A79 B5FDC63C0513DD4 (алгоритм MD5) | 90F2307A43D11220 7504337B9CCA9F24 (алгоритм MD5) | 130E2FA290407E86E 9C0FD0014F63944 (алгоритм MD5) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 1 до 18 |
| Пределы допускаемой погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при количестве отсчетов в сигнале не менее 2048, усреднении не менее 128, динамическом диапазоне измерений амплитудного распределения антенны не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ), дБ: -10 дБ | ±0,5 |
| -20 дБ | ±0,8 |
| -30 дБ | ±1,0 |
| -40 дБ | ±1,3 |
| -50 дБ | ±2,5 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (при количестве отсчетов в сигнале не менее 2048, усреднении не менее 128, динамическом диапазоне измерений амплитудного распределения антенны не менее 60 дБ), ..,°: -10 дБ | ±8 |
| -20 дБ | ±11 |
| -30 дБ | ±13 |
| -40 дБ | ±16 |
| -50 дБ | ±22 |
| Пределы допускаемой погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при количестве отсчетов в сигнале не менее 2048, усреднении не менее 128, кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измерений амплитудного распределения антенны не менее 60 дБ), дБ: -10 дБ | ±0,5 |
| -20 дБ | ±0,8 |
| -30 дБ | ±1,3 |
| -40 дБ | ±1,8 |
| -50 дБ | ±3,0 |
| Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при количестве отсчетов в сигнале не менее 2048, усреднении не менее 128, кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измерений амплитудного распределения антенны не менее 60 дБ) при относительных уровнях амплитудных диаграмм, .°: -10 дБ | ±8 |
| -20 дБ | ±12 |
| -30 дБ | ±15 |
| -40 дБ | ±19 |
| -50 дБ | ±25 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,5 дБ | ±0,9 |
| 0,8 дБ | ±1,1 |
| 1,5 дБ | ±1,8 |
| 2,0 дБ | ±2,3 |
| Размер рабочей области сканирования (длина х высота), м, не менее | 4,5х4,0 |
| Сектор углов восстанавливаемых диаграмм направленности, не менее, О | ±60 |
| Неравномерность частотных характеристик между каналами стробоскопического приемного модуля по амплитуде (фазе), дБ (.. .0), на частотах, не более: 1 ГГц | 0,3 (2,0) |
| 9 ГГц | 3,5 (18,0) |
| 18 ГГц | 6,0 (27,0) |
Таблица 3 - Технические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Габаритные размеры Т-сканера (длина х ширина х высота), мм, не более | 6000x2300x5960 |
| Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре20 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106,7 |
наносится на лицевую панель шестиканального сверхширокополосного приемника в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА-18БМ1 18. Руководство по эксплуатации. ТМСА 003. 018. 00Б РЭ».
Комплект поставки комплекса приведен в таблице 4.
Таблица 4 - Комплект поставки комплекса
| Наименование | Обозначение | Заводской номер | Количество |
| 1 Комплекс автоматизированный измерительно-вычислительный в составе: | ТМСА-18БМ1 18 | 003М | 1 шт. |
| 1.1 Четырехкоординатный Т-сканер в комплекте с контроллером осей, пультом дистанционного управления, кабель-каналами | AL-4952T-1 | 051 | 1 шт. |
| Наименование | Обозначение | Заводской номер | Количество |
| 1.2 Трехкоординатное опорноповоротное устройство, включающее: - азимутальный позиционер | AL-1790-1 | 084 | 1 шт. |
| - прецизионный линейный слайдер | AL-4821-1 | 066 | |
| - угломестный позиционер | AL-1260-1P | 338 | |
| - контроллер движения | - | - | |
| - пульт дистанционного управления | - | - | |
| 1.3 Шестиканальный сверхширокополосный приемник в комплекте со стробоскопическим четырехканальным приемным модулем, линией задержки, стробоскопическим смесителем | ТМК 8218-6 | 0113072 | 1 шт. |
| 1.4 Сверхширокополосный передатчик | TMG020025VN01 | 1009128 | 1 шт. |
| 1.5 Комплект антенн-зондов: - антенна-зонд диапазона частот от 1 до 2 ГГц | ТМАЗ 1-2 И | 0909065 | 1 шт. |
| - антенна-зонд диапазона частот от 2 до 4 ГГц | ТМАЗ 2-4 И | 0909066 | 1 шт. |
| - антенна-зонд диапазона частот от 4 до 8 ГГц | ТМАЗ 4-8 И | 0909067 | 1 шт. |
| - антенна-зонд диапазона частот от 8 до 18 ГГц | ТМАЗ 8-18 И | 0909068 | 1 шт. |
| 1.6 Источник бесперебойного питания | - | - | 1 шт. |
| 1.7 ПЭВМ | - | - | 1 шт. |
| 2 Компакт-диск с ПО | - | - | 1 шт. |
| 3 Паспорт | ТМСА 003. 018. 00Б ПС | - | 1 шт. |
| 4 Руководство по эксплуатации | ТМСА 003. 018. 00Б РЭ | - | 1 шт. |
| 5 Методика поверки | 165-17-09 МП | - | 1 шт. |
осуществляется по документу 165-17-09 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА-18БМ1 18. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25.12.2017 г.
Основные средства поверки:
- анализатор цепей векторный N5224A (регистрационный номер 53568-13 в Федеральном информационном фонде);
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер 60239-15 в Федеральном информационном фонде);
- система лазерная координатно-измерительная Leica Absolute Tracker AT401 (регистрационный номер 48561-11 в Федеральном информационном фонде);
- антенный измерительный комплект АИК 1-40Б (регистрационный номер 55403-13 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц Техническая документация изготовителя
