| Номер в госреестре | 71356-18 |
| Наименование СИ | Комплекс автоматизированный измерительно-вычислительный |
| Обозначение типа СИ | ТМСА 2.5-20.0 Б 046 |
| Изготовитель | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс автоматизированный измерительно-вычислительный ТМСА 2.5-20.0 Б 046 (далее - комплекс) предназначен для измерений характеристик направленности и энергетических характеристик апертурных антенн и антенных решеток.
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн в частотной области методом ближней зоны с планарным сканированием. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из:
- четырехкоординатного прецизионного Т-сканера ТМП 04П 7.0 х 6.3 (Т-сканер), предназначенного для пространственного перемещения антенны-зонда в системе координат (x; y; z; p) вблизи апертуры (полотна) испытываемой антенной системы, где x, y, z - координаты декартовой системы координат; р - угловая координата в плоскости поляризации;
- векторного анализатора электрических цепей N5221A (ВАЦ) для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода анализатора цепей на вход испытываемой антенны и излучаемый ею, далее принимаемый антенной-зондом и поступающий на вход векторного анализатора электрических цепей. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на управляющий компьютер (ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- сверхширокополосного малошумящего усилителя ТМУ 0120-30, предназначенного для обеспечения требуемого динамического диапазона измерений комплекса;
- комплекта антенн-зондов, предназначенного для использования при измерениях амплитудно-фазового распределения поля в ближней зоне;
- контроллером осей ТМС 3104 лоя управления работой Т-сканера;
- антенны ТМА 2.5-20 Э, предназначенной для измерения коэффициента усиления антенн методом замещения;
- комплекта СВЧ кабельных сборок, предназначенных для коммутации функциональных узлов комплекса;
- комплекта кабелей синхронизации, управления и питания;
- ПЭВМ, применяемой для управления комплексом в процессе измерений, обработки результатов измерений, их каталогизации и визуализации;
- источников бесперебойного питания для обеспечения корректного завершения работы комплекса при нештатном отключении электропитания;
- приборной стойки для размещения элементов комплекса с системным контроллером для управления элементами комплекса.

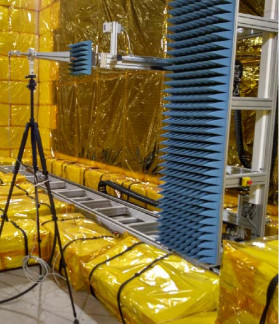

Внешний вид элементов комплекса приведен на рисунках 1- 8.
Место размещения знака утверждения типа приведено на рисунке 6.
Схема пломбировки от несанкционированного доступа приведена на рисунках 6, 7.
Рисунок 4 - Внешний вид антенны-зонда ТМАЗ 2-4 И диапазона частот 2 - 4 ГГц (слева), внешний вид антенны-зонда ТМАЗ 4-8 И диапазона частот 4 - 8 ГГц (справа)
Рисунок 6 - Внешний вид приборной стойки для размещения элементов комплекса и места
размещения знака утверждения типа
Программное обеспечение (далее - ПО) комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик испытываемой антенны;
- представление радиотехнических характеристик испытываемой антенны в виде соответствующих графиков и диаграмм;
- хранение результатов измерений и значений радиотехнических характеристик испытываемой антенны.
Программное обеспечение комплекса работает под управлением операционной системы Windows7.
Метрологически значимая часть ПО комплекса представляет собой специализированное программное обеспечение «FrequencyMeas», «NFCalc», «AmrView».
Специализированное ПО «FrequencyMeas» предназначено для настройки комплекса и проведения измерений амплитудно-фазового распределения электромагнитного поля в ближней зоне антенны, для управления векторным анализатором цепей и контроллером перемещения сканера, а также для сохранения всех данных измерения в файлах.
Специализированное ПО «NFCalc» предназначено для расчета нормируемых характеристик направленности и энергетических характеристик антенн на основе результатов измерений в ближней зоне.
Специализированное ПО «AmrView» предназначено для визуализации результатов расчетов, выполненных с помощью специализированного программного обеспечения «NFCalc».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | FrequencyMeas.exe | NFCalc.exe | AmrView.exe |
| Номер версии (идентификационный номер) ПО | 6.0.0.0 | 3.20.1 | 3.16.60612 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 776C8FC8E058E725 27CC58A6A8D62804 (алгоритм MD5) | 90F2307A43D11220 7504337B9CCA9F24 (алгоритм MD5) | FAF113F3C83206EB8 63D69624F5D3FC0 (алгоритм MD5) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, ГГц | от 2,5 до 13,5 |
| Пределы допускаемой погрешности измерений амплитудного распределения электромагнитного поля до относительного уровня (при динамическом диапазоне измерений амплитудного распределения не менее 60 дБ и кроссполяризационной развязке антенны-зонда не менее 20 дБ), дБ: -10 дБ | ±0,3 |
| -20 дБ | ±0,3 |
| -30 дБ | ±0,4 |
| -40 дБ | ±0,7 |
| -45 дБ | ±1,1 |
| Пределы допускаемой абсолютной погрешности измерений фазового распределения электромагнитного поля при относительном уровне амплитудного распределения (при динамическом диапазоне измерений амплитудного распределения не менее 60 дБ), ..,°: -10 дБ | ±3 |
| -20 дБ | ±4 |
| -30 дБ | ±5 |
| -40 дБ | ±6 |
| -45 дБ | ±13 |
| Пределы допускаемой погрешности измерений относительных уровней амплитудных диаграмм направленности до уровней (при кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 60 дБ), дБ: -10 дБ | ±0,3 |
| -20 дБ | ±0,3 |
| -30 дБ | ±0,6 |
| -40 дБ | ±1,0 |
| -45 дБ | ±1,7 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности измерений фазовых диаграмм направленности (при кроссполяризационной развязке антенны-зонда не менее 20 дБ, динамическом диапазоне измеренного амплитудного распределения антенны не менее 60 дБ) при относительных уровнях амплитудных диаграмм, ..,°: -10 дБ | ±3 |
| -20 дБ | ±4 |
| -30 дБ | ±6 |
| -40 дБ | ±10 |
| -45 дБ | ±17 |
| Пределы допускаемой погрешности измерений коэффициента усиления антенны методом замещения при коэффициенте стоячей волны по напряжению испытываемой антенны не более 2 и погрешности измерений коэффициента усиления эталонной антенны, дБ: 0,5 дБ | ±0,7 |
| 0,8 дБ | ±1,0 |
| 1,5 дБ | ±1,7 |
| 2,0 дБ | ±2,2 |
| Размер рабочей области сканирования (длина х высота), м, не менее | 7,0х6,3 |
| Сектор углов восстанавливаемых диаграмм направленности, ..,°, не менее | ±65 |
Таблица 3 - Технические характеристики комплекса
| Наименование характеристики | Значение |
| Габаритные размеры сканера (длина х ширина х высота), м, не более | 8,2х2,2х7,4 |
| Напряжение электропитания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
наносится на лицевую панель приборной стойки в виде наклейки и типографским способом на титульный лист документа «Комплекс автоматизированный измерительно-вычислительный ТМСА 2.5-20.0 Б 046. Руководство по эксплуатации. ТМСА 046.020.00Б РЭ».
Комплект поставки комплекса приведен в таблице 4.
Таблица 4 - Комплект поставки комплекса
| Наименование | Обозначение | Заводской номер | Коли чество |
| Комплекс автоматизированный измерительно-вычислительный в составе: | ТМСА 2.5-20.0 Б 046 | 046 | 1 шт. |
| Четырехкоординатный (X,Y,Z,P) прецизионный Т-сканер, в комплекте с: - кабель каналами; - контроллером осей ТМС 3104; - пультом дистанционного управления; - комплектом фазостабильных кабелей | ТМП 04П 7.0 х 6.3 | 0313046С | 1 шт. |
| Наименование | Обозначение | Заводской номер | Коли чество |
| Векторный анализатор электрических цепей | N5221A | MY51411044 | 1 шт. |
| Сверхширокополосный малошумящий усилитель диапазона частот от 1 до 20 ГГц | ТМУ 0120-30 | 0413001 | 1 шт. |
| Комплект антенн-зондов: - антенна-зонд диапазона частот от 2 до 4 ГГц - антенна-зонд диапазона частот от 4 до 8 ГГц - антенна-зонд диапазона частот от 8 до 20 ГГц | ТМАЗ 2-4 И ТМАЗ 4-8 И ТМАЗ 8-20 И | 0615299 0216329 0216330 | 1 к-т |
| Антенна диапазона частот от 2,5 до 20 ГГц | ТМА 2.5-20 Э | 0516345 | 1 шт. |
| Комплект кабелей синхронизации, управления и питания | - | - | 1 к-т |
| Источник бесперебойного питания | - | - | 1 шт. |
| ПЭВМ | - | - | 1 шт. |
| Приборная стойка | 1 шт. | ||
| Компакт-диск с ПО | - | - | 1 шт. |
| Паспорт | ТМСА 046.020.00Б ПС | - | 1 шт. |
| Руководство по эксплуатации | ТМСА 046.020.00Б РЭ | - | 1 шт. |
| Методика поверки | 165-18-02 МП | - | 1 шт. |
осуществляется по документу 165-18-02 МП «Инструкция. Комплекс автоматизированный измерительно-вычислительный ТМСА 2.5-20.0 Б 046. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16.01.2018 г.
Основные средства поверки:
- аттенюатор ступенчатый программируемый 84908M (регистрационный номер 60239-15 в Федеральном информационном фонде);
- система лазерная координатно-измерительная Leica Absolute Tracker AT401 (регистрационный номер 48561-11 в Федеральном информационном фонде);
- набор мер коэффициентов передачи и отражения 85056А (регистрационный номер 53566-13 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
