| Номер в госреестре | 71359-18 |
| Наименование СИ | Стенды универсальные коллиматорные |
| Обозначение типа СИ | ВЕГА УКС-М |
| Изготовитель | Общество с ограниченной ответственностью "ГЕОСТРОЙИЗЫСКАНИЯ" (ООО "ГЕОСТРОЙИЗЫСКАНИЯ"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды универсальные коллиматорные ВЕГА УКС-М (далее - стенды УКС-М) предназначены для передачи размера единицы плоского угла (градус) и применяется для поверки теодолитов, нивелиров и угломерной части тахеометров электронных.
Принцип действия стендов УКС-М основан на неподвижном закреплении коллиматорных и автоколлиматорных зрительных труб и заключается в воспроизводимости плоских горизонтальных и вертикальных углов, образующихся направлениями их визирных осей.
Визирные оси автоколлиматорных зрительных труб, в горизонтальной плоскости, и коллиматорных, в вертикальной плоскости, пересекаются в одной точке, совпадающей с точкой пересечения горизонтальной оси вращения зрительной трубы и вертикальной оси вращения поверяемого прибора, и задают контрольные горизонтальные и вертикальные углы в соответствии с требованиеми ГОСТ 10529-96 «Теодолиты. Общие технические условия» и ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия».
Стенды УКС-М представляют собой металлоконструкцию с узлами крепления двух коллиматорных и двух автоколлиматорных основных зрительных труб, предметного столика с механизмом вертикального перемещения площадки для установки поверяемых приборов и узла крепления дополнительного коллиматора.
Значения контрольных углов между горизонтальными автоколлиматорами в горизонтальной плоскости и коллиматорами в вертикальной плоскости измеряются после установки стенда в рабочее положение и сохраняются в программном обеспечении, входящем в комплект поставки.
Встроенные компенсаторы в автоколлиматорные зрительные трубы автоматически устанавливают визирную ось в горизонтальной плоскости, а встроенные видеокамеры могут передавать изображение на поставляемые по отдельному заказу монитор или через видеоадаптер на экран компьютера, для контроля несовмещения визирной оси и оси лазерного излучения (луча) при поверке лазерных нивелиров и электронных тахеометров. Безопасность при работе с лазерными приборами обеспечивается набором светофильтров, входящих в комплект стенда УКС-М.
Стенды УКС-М, по заказу, поставляются с дополнительным коллиматором и миниэкзаменатором.
Установленный дополнительный коллиматор имитирует разноудаленные визирные цели, что позволяет определить погрешность поверяемых приборов при разной фокусировке зрительной трубы, а установленный миниэкзаменатор позволяет задавать углы наклона предметного столика, что позволяет определять диапазон и погрешность компенсаторов углов наклона поверяемых приборов.
В условиях стационарной лаборатории стенды УКС-М устанавливаются на бетонную тумбу, связанной с фундаментом здания или на бетонную тумбу с развязанным фундаментом.
В условиях передвижной лаборатории стенды УКС-М устанавливаются на жестко закрепленной поверхности, связанной с рамой (кузовом) транспортного средства.
В процессе эксплуатации, конструкция стендов УКС-М не предусматривает механических и электронных внешних регулировок.
Ограничение доступа к внутренним регулировочным узлам обеспечивается необходимостью применения специализированного инструмента.

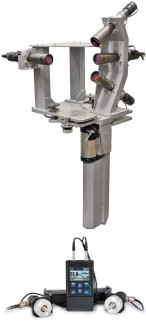

Общий вид стендов УКС-М показан на рисунке 1.
Стенды УКС-М поставляются с программным обеспечением «Collimator Test» (далее -ПО), устанавливаемым на персональный компьютер, и служащим для обработки и хранения измеренных данных, а также визуализации результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Collimator Test |
| Номер версии (идентификационный номер ПО), не ниже | 2.1.2 |
| Цифровой идентификатор ПО | 2051B2D5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Контрольный угол между визирными осями зрительных труб автоколлиматоров в горизонтальной плоскости, ° | 90±2 |
| Наименование характеристики | Значение |
| Контрольный угол между визирными осями зрительных труб коллиматоров в вертикальной плоскости, ° | 60±2 |
| Вертикальный угол между дальномерными биссекторами в поле зрения центрального автоколлиматора | 00° 34' 22,6"±2" |
| Пределы систематической погрешности воспроизведения горизонтального направления визирной осью горизонтальных автоколлиматоров, " | ±3 |
| Доверительная абсолютная погрешность, при доверительной вероятности 0,99, воспроизведения контрольных углов, " | 2 |
| Диапазон угла наклона предметного столика, ' | ±3/±40 |
| Цена деления микрометренного винта предметного столика, ' | 0,5/1 |
| Предел допускаемой средней квадратической погрешности измерения угла наклона предметного столика, ' | 0,5 |
| Диапазон работы компенсатора встроенных в зрительные трубы автоколлиматоров, ' | ±8 |
| Предел допускаемой средней квадратической погрешности компенсации углов наклона, " | 0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Требования по электропитанию - напряжение питания переменного тока, В - частота переменного тока, Гц | /-)^Nf\ + 10 % 220 -15 % 50±1 |
| Габаритные размеры (ДхШхВ), мм, не более | 780x680x1620 |
| Диапазон рабочих температур, °С | от +15 до +25 |
| Масса, кг, не более | 150 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус стендов УКС-М.
Таблица 4 - Комплектность средства измерений
| Комплект поставки | Обозначение | Количество |
| Основание стенда | - | 1 шт. |
| Станина крепления коллиматоров | - | 1 шт. |
| Автоколлиматор с компенсатором и видеокамерой | - | 2 шт. |
| Коллиматор | - | 2 шт. |
| Автоматический подъемный столик | - | 1 шт. |
| Монитор | - | По заказу |
| Видео адаптер | По заказу |
| Комплект поставки | Обозначение | Количество |
| Коллиматор с разноудаленными визирными целями | - | По заказу |
| Миниэкзаменатор | - | По заказу |
| Комплект подсветки | - | По заказу |
| Блок электропитания | - | 1 шт. |
| Набор светофильтров | - | 1 шт. |
| Становой винт с миллиметровой резьбой | - | 1 шт. |
| Становой винт с дюймовой резьбой | - | 1 шт. |
| Набор юстировочных ключей | - | 1 шт. |
| Программное обеспечение на CD диске | - | 1 шт. |
| Методика поверки | МП АПМ 29-18 | 1 экз. |
| Руководство по эксплуатации | РЭ УКС-М.001 | 1 экз. |
| Паспорт | ПС УКС-М.001 | 1 экз. |
осуществляется по документу МП АПМ 29-18 «Стенды универсальные коллиматорные ВЕГА УКС-М. Методика поверки», утвержденному ООО «Автопрогресс-М» «03» апреля 2018 г. Основные средства поверки:
- тахеометр (теодолит) электронный 2-го разряд по государственной поверочной схеме для средств измерений плоского угла.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведена в эксплуатационном документе.
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
ТУ 4433-001-29492828-2015 «Стенды универсальные коллиматорные ВЕГА УКС. Технические условия»
| Зарегистрировано поверок | 27 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
