| Номер в госреестре | 71360-18 |
| Наименование СИ | Измерители прочности строительных материалов |
| Обозначение типа СИ | NOVOTEST ИПСМ |
| Изготовитель | Общество с ограниченной ответственностью НТЦ «Промтехнологии» (ООО НТЦ «Промтехнологии»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители прочности строительных материалов NOVOTEST ИПСМ (далее -измерители) предназначены для измерений времени распространения ультразвуковых (УЗ) импульсов в композиционных твердых материалах посредством сквозного и поверхностного прозвучивания при определении прочности.
Принцип действия измерителей основан на измерении времени прохождения ультразвукового импульса в материале изделия от излучающего датчика к приемному в соответствии с заданным алгоритмом обработки.
Конструктивно приборы состоят из электронного блока, выполненного из ударопрочного пластика, и подсоединяемых с помощью разъема Lemo датчиков для поверхностного или сквозного прозвучивания. Управление приборами осуществляется с помощью клавиатуры. Визуализация сигналов, а также индикация результатов измерений, состояния прибора и другой информации осуществляется на графическом индикаторе.
Датчики сквозного прозвучивания представляют собой УЗ преобразователи с плоской измерительной поверхностью, закрепленной в металлическом корпусе. К электронному блоку подключаются два датчика сквозного прозвучивания для проведения измерений на произвольной базе.
Датчик поверхностного прозвучивания состоит из двух УЗ преобразователей с конусными насадками. УЗ преобразователи жестко закреплены на ручке с фиксированной базой 120 мм.
Измерители имеют переносной вариант конструкции, питание осуществляется от двух элементов постоянного тока типа АА.
Измерители прочности строительных материалов NOVOTEST ИПСМ выпускаются в следующих модификациях: NOVOTEST ИПСМ и NOVOTEST ИПСМ-М, которые отличаются исполнением корпуса электронного блока.

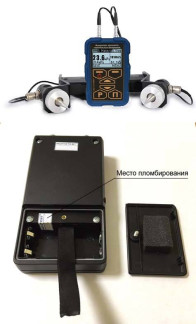

Общий вид измерителей представлен на рисунках 1 и 2.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующей этикетки на заднюю часть электронного блока (рис. 3 и 4).
Измерители прочности строительных материалов NOVOTEST ИПСМ имеют в своем составе встроенное программное обеспечение (далее- ВПО). ВПО служит для управления функциональными возможностями измерителей, а также для обработки и отображения результатов измерений
ВПО устанавливается на предприятии-изготовителе в процессе производства измерителей, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 1.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений времени распространения УЗ импульсов, мкс | от 10 до 999,9 |
| Дискретность измерений времени распространения УЗ импульсов, мкс | 0,1 |
| Пределы допускаемой абсолютной погрешности при измерении времени распространения УЗ импульсов, мкс | ±(0,0Ы+ 0,1), где t - численное значение измеренного времени |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| База измерений при поверхностном прозвучивании, мм | 120±3 |
| Габаритные размеры, мм, не более: | |
| - электронного блока (ДхШхВ) | 130х85х40 |
| - датчика поверхностного прозвучивания в сборе | |
| (ДхШхВ) | 350x200x100 |
| - ультразвукового преобразователя для сквозного | |
| прозвучивания (ДиаметрхДлина) | 40x70 |
| Масса, кг, не более: | |
| - электронного блока | 0,35 |
| - датчика поверхностного прозвучивания в сборе | 1,2 |
| - ультразвукового преобразователя для сквозного | |
| прозвучивания | 0,3 |
| Напряжение питания от двух элементов постоянного | |
| тока типа АА, В | 1,2 |
| Потребляемый ток, мА, не более | 200 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПА | от -20 до +40 80 от 86 до 106 |
наносится на заднюю панель измерителя в виде пленочной наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Электронный блок | - | 1 шт. |
| Датчик поверхностного прозвучивания в сборе | 1 шт. | |
| Ультразвуковой преобразователь для сквозного прозвучивания | По заказу | |
| Контрольный образец | - | 1 шт. |
| Элемент постоянного тока типа АА | - | 2 шт. |
| Зарядное устройство | - | 1шт. |
| Кабель связи с компьютером | - | 1шт. |
| Сумка | - | 1 шт. |
| Методика поверки | МП АПМ 33-18 | 1 экз. |
| Руководство по эксплуатации | НТЦ.ЭД.ИПСМ.000 РЭ | 1 экз. |
| Паспорт | НТЦ.ЭД.ИПСМ.000 ПС | 1 экз. |
осуществляется по документу МП АПМ 33-18 «Измерители прочности строительных материалов NOVOTEST ИПСМ. Методика поверки», утвержденному ООО «Автопрогресс-М» «05» апреля 2018 г.
Основные средства поверки:
- набор мер толщины UCB 002 (рег. № 51139-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности ПРВМ.415119.001 ТУ: 2017 Измеритель прочности строительных материалов NOVOTEST ИПСМ. Технические условия
