Государственный реестр средств измерений

Излучатели протяженное черное тело ОИ ПЧТ "Атлас", 71363-18

Излучатели протяжённое черное тело ОИ ПЧТ «Атлас» (далее - излучатели) - рабочие эталоны 2-го разряда согласно ГОСТ 8.558-2009 предназначены для воспроизведения температуры при поверке и калибровке пирометров, линейно-сканирующих пирометров, измерительных тепловизоров, тепловизионных систем в диапазоне от +30 до +120 °С в лабораторных условиях.
Карточка СИ
Номер в госреестре 71363-18
Наименование СИ Излучатели протяженное черное тело
Обозначение типа СИ ОИ ПЧТ "Атлас"
Изготовитель Общество с ограниченной ответственностью "Научно-производственная лаборатория "Метропир" (ООО "НПЛ "Метропир"), г. Санкт-Петербурга
Год регистрации 2018
Срок свидетельства 01.06.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Излучатели протяжённое черное тело ОИ ПЧТ «Атлас» (далее - излучатели) - рабочие эталоны 2-го разряда согласно ГОСТ 8.558-2009 предназначены для воспроизведения температуры при поверке и калибровке пирометров, линейно-сканирующих пирометров, измерительных тепловизоров, тепловизионных систем в диапазоне от +30 до +120 °С в лабораторных условиях.

Описание

Принцип действия излучателей основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.

Излучатели выполнены в моноблочном корпусе в виде прямоугольника. Излучатели представляют собой резистивные нагревательные печи, в основной состав которых входит излучающая поверхность с коэффициентом излучения 0,95 в спектральном интервале 8-14 мкм, нагревательный элемент, чувствительный элемент, блок управления и соединительные кабели. Блок управления включает следующие основные составные части: регулятор-измеритель dTron 308 или измеритель-регулятор микропроцессорный ТРМ-210, силовые исполнительные элементы и устройства аварийной защиты. Поддержание температуры в излучающей поверхности осуществляется автоматически при помощи встроенного блока управления, имеющего обратную связь с встроенным датчиком температуры.

Излучатели являются стационарными, однофункциональными, ремонтируемыми в условиях предприятия-изготовителя изделиями.

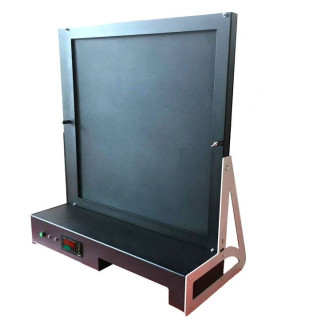

Общий вид излучателей представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

а)    Общий вид излучателя при комплектации измерителем-регулятором микропроцессорным ТРМ-210

б)    Общий вид излучателя при комплектации регулятором-измерителем dTron 308

Рисунок 1 - Общий вид излучателя

Программное обеспечение

Излучатели функционируют под управлением регуляторов-измерителей dTron 308 (регистрационный номер 54173-13) или измерителей-регуляторов микропроцессорных ТРМ-210 (регистрационный номер 32478-11), имеющих встроенное специальное программное обеспечение, которое является неотъемлемой частью прибора. Программное обеспечение позволяет осуществлять функции сбора, обработки, хранения калибровочных характеристик и индикации установочных значений температуры.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

dTron 308

ТРМ 210

Идентификационное наименование ПО

Metropir

TRM210_V03_0003 HEX

Номер версии (идентификационный номер) ПО, не ниже

192.03.01

03.0003

Цифровой идентификатор ПО

недоступен

BFD110BEE00E1AC0697A 24278076F2B0* алгоритм MD5

* для версии 03.0003

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизведения температуры, °С

от +30 до +120

Доверительные границы погрешности воспроизведения температуры при доверительной вероятности 0,95, °С, не более (W - температура воспроизводимая излучателем, °С)

±(1+0,004бЧвос)

Нестабильность поддержания температуры излучателя на заданном стационарном температурном режиме, °С, не более

±0,2

Дрейф температуры излучателя за 15 минут, °С, не более

±0,2

Неравномерность температурного поля излучающей поверхности, °С, не более

0,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания переменным током, В Частота, Гц

230+23

50+0,5

Потребляемая мощность, кВ-А, не более

2

Время выхода на режим (нижний предел), мин.

20

Габаритные размеры, мм, не более излучающей поверхности, мм рабочего поля, мм

350x690x750

550x550

500x500

Масса, кг, не более

28,5

Условия эксплуатации

-    диапазон температуры окружающего воздуха, °С

-    относительная влажность окружающего воздуха при температуре +30 °С, %, не более

от +15 до +25 80

Условия транспортирования и хранения

-    диапазон температуры окружающего воздуха, °С

-    диапазон влажности окружающего воздуха, %

от -30 до +50 от 20 до 80

Средний срок службы, лет Средняя наработка на отказ, ч

5

10000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографическим способом и на корпус прибора в виде наклейки.

Комплектность

Таблица 4 - Комплектность ОИ ПЧТ «Атлас»

Наименование

Обозначение

Количество

Излучатель ОИ ПЧТ «Атлас»

ОИ ПЧТ «Атлас»

1 шт.

Сетевой кабель

1 шт.

Сумка укладочная

1 шт.

Ящик

1 шт.

Излучатель ОИ ПЧТ «Атлас». Руководство по эксплуатации

РЭ

1 экз.

Методика поверки

МП 2412-0050-2017

1 экз.

Поверка

осуществляется по документу МП 2412-0050-2018 «Излучатели протяжённое черное тело ОИ ПЧТ «Атлас». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28 февраля 2018 г.

Основные средства поверки:

Рабочие эталоны 1-го разряда по ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»: эталонные пирометры полного или частичного излучения.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ТУ 421100-31977823-2017 «Излучатели протяжённое черное тело ОИ ПЧТ «Атлас». Технические условия.

Зарегистрировано поверок 69
Поверителей 2
Актуальность данных 06.12.2024
