| Номер в госреестре | 71367-18 |
| Наименование СИ | Системы микропроцессорные многоканальные тензометрические |
| Обозначение типа СИ | ММТС-64.01_1 |
| Изготовитель | Федеральное государственное унитарное предприятие "Сибирский научно-исследовательский институт авиации им. С.А.Чаплыгина" (ФГУП "СибНИА им. С.А.Чаплыгина"), г. Новосибирск |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы микропроцессорные многоканальные тензометрические ММТС-64.01_1 (далее - Система) предназначены для автоматизации сбора и измерений электрических сигналов с тензометрических датчиков - термопреобразователей сопротивления и термоэлектрических преобразователей напряжения, устанавливаемых на объектах контроля, подвергаемых статическим прочностным и термопрочностным испытаниям.
Принцип действия Системы основан на организации совместной автоматизированной работы средств измерений, сбора, обработки, передачи и представления измерительной информации параметров электрических цепей.
В состав Системы входят измерительный модуль, хост-контроллер и программное обеспечение (ПО).
Система используется для работы со следующими типами датчиков: одиночные тензоре-зисторы, термопреобразователи сопротивления, термоэлектрические преобразователи; по схемам включения: «одиночный тензорезистор», «мост», «полумост» и «термопреобразователь».
Адресный опрос датчиков выполняется с персонального компьютера (ПЭВМ) под управлением ПО Системы.
Пломбирование Системы не предусмотрено.

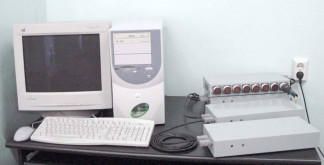

Общий вид Системы представлен на рисунке 1.
Уровень защиты программного обеспечения по Р 50.2.077-2014 - средний.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| mmts64.exe | 1.0.0.0 | 3e01b8b20a43590abfeabfac22ccf8d1 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон номинальных сопротивлений тензорезисторных датчиков, Ом | от 50 до 200 |
| Максимальный диапазон измерений изменения сопротивления тензорезисторных датчиков, Ом | ±12 |
| Минимальный диапазон измерений изменения сопротивления тензорезисторных датчиков, Ом | ±1,5 |
| Диапазон измерений изменения выходного напряжения термоэлектрических преобразователей, мВ | ±240 |
| Пределы допускаемой приведенной погрешности измерений изменения сопротивления и/или напряжения к измеряемому значению, % | ±0,2 |
| Пределы допускаемого среднеквадратического отклонения случайной составляющей приведенной погрешности, % | 0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Число измерительных каналов (ИК) | 64 |
| Допускаемое отклонение сопротивлений тензорезисторных датчиков от номинального значения в схеме «полумост», %, не более | 0,5 |
| Габаритные размеры измерительного модуля, мм, не более - длина - ширина - высота | 470 185 65 |
| Масса измерительного модуля, кг, не более | 2,5 |
| Напряжение питания измерительного модуля от источника постоянного тока, В | 12 |
| Потребляемая мощность измерительного модуля, В-А, не более | 5 |
| Условия эксплуатации по гр. В1 ГОСТ Р 52931, со следующими уточнениями: - диапазон температуры, °С - верхнее значение относительной влажности при 25 °С без конденсации влаги, % - атмосферное давление, кПа | 20+15 ^и-10 80 100* |
| Средняя наработка на отказ, ч, не менее | 1000 |
| Средний срок службы, лет, не менее | 8 |
наносят на переднюю панель измерительного модуля методом шелкографии, на титульные листы эксплуатационных документов типографским способом.
Таблица 4
| Наименование | Обозначение | Кол-во |
| Модуль измерительный | А02.411709.017.01 | 1 |
| Хост-контроллер 1) | А02.411709.017.02 | 1 |
| Кабель соединительный «Модуль измерительный - хост-контроллер» 2) | А02.411709.017.03 | 1 |
| Кабель соединительный «Модуль измерительный - датчик» 3) | А02.411709.017.04 | |
| Кабель USB A-B (не более 3 м) | - | 1 |
| ПЭВМ 4) | - | 1 |
| Комплект программного обеспечения 5) | А02.411709.017ГО | 1 |
| Методика поверки | А02.411709.017МП | 1 |
| Руководство по эксплуатации | А02.411709.017РЭ | 1 |
| Паспорт | А02.411709.017ПС | 1 |
| Примечания: 1) Возможно подключение до 6 измерительных модулей; 2) КММ 4*0,35 (или аналог), разъем DB-9, количество и длина (до 100 м) определяются договором поставки по согласованию с заказчиком; 3) БПВЛ 0,35 (или аналог), разъем 2РМД33КПН32Ш5В1, количество и длина (до 100 м) определяются договором поставки по согласованию с заказчиком; 4) Минимальные требования: ЦПУ - Pentium 800 / ОЗУ - 128Mb / НЖМД - 40GB / USB / CD-ROM (определяется договором поставки по согласованию с заказчиком, может не входить в комплект); 5) На жестком диске ПЭВМ и резервная копия на компакт-диске. | ||
осуществляется по документу А02.411709.017МП «Системы микропроцессорные многоканальные тензометрические ММТС-64.01_1. Методика поверки», утвержденному ФГУП «СНИИМ» 17 июля 2017 г.
Основные средства поверки:
- магазин сопротивления Р4831 (номер СИ в Госреестре 6332-77), диапазон сопротивлений от 0,021 до 111111,10 Ом, КТ 0,02/2 10-6;
- источник питания постоянного тока GPS-73030D (номер СИ в Госреестре 55898-13), диапазон выходного напряжения постоянного тока 0 - 30 В, ПГ < (0,01% + 3 мВ), диапазон выходного постоянного тока 0 - 3 А, ПГ < (0,2 % + 3 мА).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
А02.411709.017ТУ «Системы микропроцессорные многоканальные тензометрические ММТС-64.01_1. Технические условия»
ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А»
