Анализаторы общего содержания серы и хлора ТОХ-300, 71378-18

Назначение

Анализаторы общего содержания серы и хлора ТОХ-300 (далее - анализаторы) предназначены для измерения содержания общей серы, общего (ОХ) и органически связанного (ООХ) хлора, в том числе адсорбируемые (АОХ) и выдуваемые (РОХ) хлорорганические соединения, в твердых, жидких и газообразных пробах природного и техногенного происхождения по специально разработанным методикам измерений.

Описание

Принцип действия анализаторов общего содержания серы и хлора ТОХ-300 (далее -анализатор) основан на сжигании подготовленной пробы при температурах от 900 °С до 1100 °С в присутствии кислорода и аргона, последующем осушении и переносе током газа-носителя выделившейся газовой смеси в измерительную ячейку для титрования. В качестве газа-носителя используется кислород/аргон. Осушение выделившейся при сжигании парогазовой смеси осуществляется концентрированной серной кислотой.

Измерение содержания хлора и серы в газовой смеси осуществляется методом аргентометрического титрования при определении хлора и йодометрического титрования при определении серы с применением серебряного и платинового электродов соответственно. Количество хлора и серы определяется на основе закона Фарадея - по количеству электричества, пошедшего на полное восстановление электролита.

Анализаторы оснащены электрической печью, позволяющей осуществлять сжигание в горизонтальном режиме с ручной или автоматической подачей пробы. Автоматическая подача проб осуществляется с помощью прибора АВС-210, являющегося необходимым дополнением к анализатору общего содержания серы и хлора ТОХ-300. Для подготовки пробы в комплект поставки входят кварцевые лодочки для сжигания. Ввод газообразных проб осуществляется с помощью модуля GI-210.

Анализ АОХ (адсорбируемые органические галогены) требует специальной пробоподготовки, связанной с удалением неорганического хлора и последующим извлечением хлорорганических соединений из анализируемых проб адсорбцией на активированном угле. Пробоподготовка осуществляется с помощью модуля адсорбции.

Анализ РОХ (органические галогены, удаляемые путем продувки) требует применения специального модуля POX-100.

Анализаторы представляют собой лабораторные приборы, которые состоят из следующих модулей: сжигания; измерительного модуля со сменной ячейкой для титрования; модуля автоматической подачи проб, соединенных между собой и подключенных к персональному компьютеру с программным обеспечением. Анализ выполняется полностью автоматически под управлением программного обеспечения (предварительно задается тип анализа, анализируемый объект (твердый/жидкий), объем/масса введенной пробы, температура сжигания).

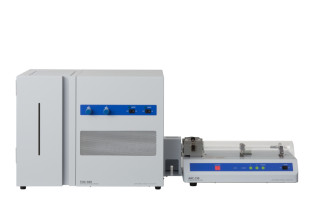

Фотография внешнего вида анализатора представлена на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбирование анализаторов общего содержания серы и хлора ТОХ-300 не предусмотрено.

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим проводить диагностику, контроль процесса измерений, осуществлять сбор, обработку, форму представления и архивирование экспериментальных данных. Наименование ПО отображается постоянно при работе анализатора, номер версии высвечивается при обращении к соответствующему подпункту меню ПО.

Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП 02-241-2018 «ГСИ. Анализаторы общего содержания серы и хлора ТОХ-300. Методика поверки», утвержденному ФГУП «УНИИМ» 13 февраля 2018 г. Основные средства поверки:

-    стандартный образец состава хлорбензола в метаноле (набор 5/ОР) ГСО 7142-95М с аттестованным значением массовой концентрации хлорбензола от 0,95 до 1,05 г/дм3 с относительной погрешностью аттестованного значения не более ±3,0 %;

-    стандартный образец массовой доли серы в нефтепродуктах (имитатор) (СО ССН-ПА) ГСО 10202-2013 с аттестованным значением массовой доли серы в диапазоне от 2 до 500 млн-1 с относительной погрешностью аттестованного значения не более ±2,5 %;

-    стандартный образец состава раствора соляной кислоты ГСО 9654-2010 с аттестованным значением молярной концентрации в диапазоне от 0,099 до 0,100 моль/дм3 с относительной погрешностью аттестованного значения не более ±0,05 %;

Допускается использование аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на лицевую панель анализатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Методика измерений массовых концентраций адсорбируемых галогенорганических соединений (АОХ) в пробах питьевых, природных и сточных вод с применением АОХ-анализатора, номер 88-16365-008-2014, разработанная ФГБУН «Институт экологических проблем Севера» УрО РАН, свидетельство об аттестации № 88-16365-008-01.00076-2014, регистрационный код в Федеральном информационном фонде ФР 1.31.2014.17630.

ГОСТ Р 52247-2004 Нефть. Методы определения хлорорганических соединений.

ГОСТ Р 54263-2010 Процессы производства целлюлозно-бумажной промышленности. Метод определения содержания адсорбируемых галогенорганических соединений (АОХ) в природных и сточных водах предприятий целлюлозно-бумажной промышленности.

Нормативные документы

Техническая документация изготовителя «MITSUBISHI CHEMICAL ANALYTECH СО., LTD», Япония.
