| Наименование СИ | Системы оптические измерительные с модулем измерений распределения температуры и механических напряжений в оптическом волокне |
| Обозначение типа СИ | MTS-8000E(V2) |
| Изготовитель | "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне (далее - системы) предназначены для измерений распределения по расстоянию (длине) температуры и деформации в оптическом волокне.
Принцип действия систем основан на измерении частотных характеристик вынужденного рассеяния Мандельштама-Бриллюэна импульсного лазерного излучения, распространяющегося в оптическом волокне. Частота рассеянного излучения сдвинута относительно частоты исходного излучения на величину, пропорциональную скорости акустических волн, распространяющихся в оптическом волокне, линейно зависящую от температуры и механической деформации среды распространения. Данный сдвиг называют бриллюэновским сдвигом частоты. Измерения распределения температуры и деформации по длине оптического волокна осуществляются с использованием временного анализа, сходного с радиолокационным анализом. В оптическое волокно запускается лазерный импульс, и мощность вернувшегося рассеянного излучения записывается как функция времени. В схеме измерений длины системы используют как рассеяние Мандельштама-Бриллюэна, так и Рэллеевское рассеяние. Таким образом, определяются температура и деформация в каждой точке оптического волокна по всей его длине.
Система состоит из базового блока MTS-8000Е(V2) со сменным модулем EDFOS-MTS-TS4 для измерений распределения по расстоянию (длине) температуры и деформации в оптическом волокне.
Базовый блок системы выполняет функции обработки и отображения результатов измерений, полученных от сменного измерительного модуля в цифровом виде.
Сменный измерительный модуль устанавливается в разъем, интегрированный с базовым блоком, и фиксируется при помощи установочных винтов.
Конструктивно система представляет собой портативный прибор в прямоугольном корпусе с цветным сенсорным дисплеем и кнопками управления на лицевой панели.

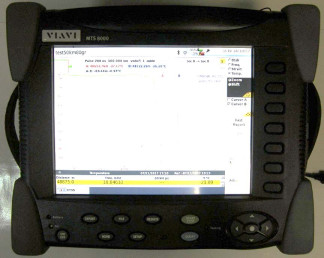

Общий вид систем, обозначение места нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Места пломбирования
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции задания условий измерений и отображения информации на экране прибора в цифровом виде.
ПО разделено на метрологически значимую часть, которая прошита в памяти микроконтроллера прибора и интерфейсная часть, которая запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fiber Optics |
| Номер версии (идентификационный номер) ПО, не ниже | 16.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины, м | от 100 до 125000 |
| Пределы допускаемой абсолютной погрешности измерений длины, м | ±(1 + 510-5L + 5) 1} |
| Пространственная разрешающая способность при измерениях длины для длин, м, не более: - до 10000 м - до 40000 м | ,0 ,0 15 |
| Диапазон измерений деформации, млн-1 (%) | от 100 до 20000 (от 0,01 до 2,0) |
| Пределы допускаемой абсолютной погрешности измерений деформации 2), % | ±0,015 |
| Диапазон измерений температуры, °С | от -40 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры 2), °С | ±3 |
| Пространственная разрешающая способность при измерениях температуры и деформации для длин, м, не более: - до 10000 м - до 40000 м | 2 20 |
| Динамический диапазон 3), дБ, не менее, при измерениях: - длины - температуры - деформации | 25 10 10 |
| 1) где L - длина оптического волокна, 5 - разрешение по пространственной выборке (шаг дискретизации) 2) При усреднении в режиме не ниже «medium» и длине оптического волокна не более 50000 м 3) Динамический диапазон - это максимальное ослабление уровня сигнала в оптическом волокне при измерениях длины, температуры и деформации | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип оптического разъема | Е-2000/АРС |
| Конфигурация подключаемого оптического волокна | с одного конца оптического волокна |
| Тип подключаемого оптического волокна | оптические волокна стандарта G.652 и совместимые с ним |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 250 |
| - частота переменного тока, Гц | от 40 до 60 |
| Габаритные размеры, мм, не более | |
| - высота | 267 |
| - ширина | 326 |
| - длина | 186 |
| Масса1-*, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +45 |
| - относительная влажность воздуха, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| 1) Указана масса базового блока МТS-8000Е(V2) со сменным измерительным | |
| модулем и двумя батареями | |
наносится на титульный лист Руководства по эксплуатации системы печатным способом и в виде наклейки на заднюю панель корпуса базового блока системы
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Базовый блок МТS-8000Е(V2) | - | 1 шт. |
| Модуль EDFOS-MTS-TS4 | - | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 007.Ф3-18 | 1 экз. |
осуществляется по документу МП 007.Ф3-18 «ГСИ. Системы оптические измерительные MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 декабря
2017 г.
Основные средства поверки:
- государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации по ГОСТ 8.585-2013.
- государственный рабочий эталон средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС по ГОСТ 8.585-2013.
- измеритель температуры двухканальный прецизионный МИТ 2.05 (рег. № 29933-05).
- термометр сопротивления платиновый вибропрочный ТСПВ-1 (рег. № 50256-12).
- система лазерная измерительная XL-80 (рег. № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока системы (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам оптическим измерительным MTS-8000E(V2) с модулем измерений распределения температуры и механических напряжений в оптическом волокне
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации»
