| Номер в госреестре | 71380-18 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | SBM, BM, P, S, LBM |
| Изготовитель | "ISOIL IMPIANТI S.P.A.", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости лопастные БВМ, BM, Р, S, LBM (далее - счетчики) предназначены для измерений объема жидкостей.
Принцип действия счетчиков основан на преобразовании измеренного количества оборотов ротора, вращающегося под действием потока жидкости, в объем жидкости, прошедшей через счетчик.
Счетчики состоят из первичного преобразователя расхода, механического отсчетного устройства (далее - механический сумматор) или устройства съёма сигналов (УСС). Первичный преобразователь расхода состоит из полого металлического корпуса, внутри полости размещен ротор с четырьмя лопастями. Лопасти ротора и корпуса образуют четыре измерительные камеры одинакового объёма. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершают вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора через редуктор передается на механический сумматор или УСС, где преобразуется в электрический импульсный сигнал. В механическом сумматоре результаты измерений объема жидкости, прошедшей через счетчик, передаются на роликовое отсчетное устройство. Счетчики могут комплектоваться компонентами дегазатором, отсекателем потока, работающим совместно с механическим сумматором, который может комплектоваться печатающим устройством, а также другими компонентами (например - индикатором объемного расхода) не влияющими на метрологические характеристики счетчиков.
В зависимости от номинального диаметра, диапазона объемного расхода выпускаются счетчики 10 моделей: SВМ 32, SВМ 75, SВМ 150; ВМ 200, ВМ 400, ВМ 600, Р 4000, S 9000 gravity, LВМ 1000, LВМ 1100.
В зависимости от модели, счетчики имеют следующие обозначения:
- SВМ 32, SВМ 75, SВМ 150 - модели малой производительности, имеют корпус из алюминиевого сплава или нержавеющей стали;
- ВМ 200, ВМ 400, ВМ 600 - модели средней производительности, могут иметь корпус из чугуна, углеродистой или нержавеющей стали;
- S 9000 gravity - модель средней производительности, имеют корпус из алюминиевого сплава с никелевым покрытием;
- Р 4000 и LВМ 1100 - модели средней производительности, имеют корпус из углеродистой стали;
- LВМ 1000 - модель высокой производительности, имеет двойной корпус, внешний из углеродистой стали, внутренний из чугуна.
В составе счетчика могут использоваться:
- механический сумматор: V/R 7887 или V/R 7889;
- УСС: датчик импульсов - энкодер ЕМ6422.
Присоединение счетчиков к трубопроводам фланцевое.

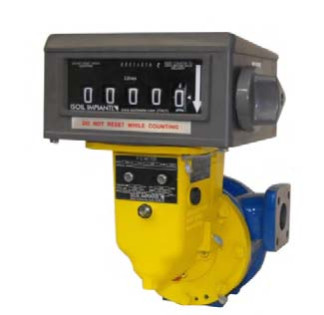

Общий вид счетчиков представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 5.
P 4000
Рисунок 3 - Общий вид счетчиков моделей Р 4000 и S 9000 gravity
LBM 1000 LBM 1100
отсутствует.
Таблица 1 - Метрологические характеристики счетчиков моделей SBM 32, SBM 75, SBM 150, BM 200, BM 400 и BM 600_
| Наименование характеристики | Значение для модели | |||||
| SBM 32 | SBM 75 | SBM 150 | BM 200 | BM 400 | BM 600 | |
| Наибольший объемный расход*, м3/ч | 21 | 30 | 78 | 150 | 204 | |
| Наименьший объемный расход, м3/ч | 1,8 | 2,5 | 6 | 12 | 18 | |
| Циклический объем, дм3 | 0,487 | 0,625 | 2,279 | 2,275 | 4,55 | 6,825 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 | |||||
| * При кинематической вязкости измеряемой жидкости от 3 до 10 сСт | ||||||
Таблица 2 - Метрологические характеристики счетчиков моделей P4000, S9000 gravity,
LBM 1000 и LBM 1100
| Наименование характеристики | Значение для модели | |||
| P 4000 | S 9000 gravity | LBM 1000 | LBM 1100 | |
| Наибольший объемный расход*, м /ч | 192 | 60 | 450 | 450 |
| Наименьший объемный расход, м /ч | 12 | 12 | 42 | 42 |
| Циклический объем, дм3 | 4,92 | 4,92 | 14 | ,77 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 | |||
| * При кинематической вязкости измеряемой жидкости от 3 до 10 сСт | ||||
Таблица 3 - Основные технические характеристики счетчиков моделей SBM 32, SBM 75, SBM 150, BM 200, BM 400 и BM 600_
| Наименование характеристики | Значение для модели | |||||
| SBM 32 | SBM 75 | SBM 150 | BM 200 | BM 400 | BM 600 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Номинальный диаметр, мм | DN 32 | DN 50 | DN 50 | DN 80 | DN 100 | DN 150 |
| Максимальное давление измеряемой жидкости, МПа | 2 | |||||
| Диапазон кинематической вязкости измеряемой жидкости, мм2/с | от 0,1 до 500 | |||||
| Рабочий диапазон температуры измеряемой жидкости, °С: - с механическим сумматором; - с энкодером ЕМ6422 | от -40 до +60 от -40 до +60 | от -40 до +90 от -40 до +75 | ||||
| Габаритные размеры, мм: - высота - ширина - длина | 392 341 250 | 575 369 250 | 620 385 330 | 542 380 356 | 542 510 430 | 594 635 733 |
| Масса, кг, не более | 28 | 26 | 49 | 70 | 102 | 155 |
| 1 | 7 6 5 4 3 2 |
| Рабочий диапазон температуры окружающей среды, °С: - с механическим сумматором; - с энкодером ЕМ6422 | от -40 до +80 от -40 до +75 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 10 |
| Маркировка взрывозащиты энкодера ЕМ6422 | 1Ex d ПВ T6 Gb Х |
Таблица 4 - Основные технические характеристики счетчиков моделей P400, S9000 gravity,
LBM 1000 и LBM 1100
| Наименование | Значение для модели | |||
| характеристики | P 4000 | S 9000 gravity | LBM 1000 | LBM 1100 |
| Номинальный диаметр, мм | DN 100 | DN 100 | DN 200 | DN 200 |
| Максимальное давление измеряемой среды, МПа | 2 | 0,1 | 2 | |
| Диапазон кинематической вязкости измеряемой жидкости, мм2/с | от 0,1 до 500 | |||
| Рабочий диапазон температуры | ||||
| измеряемой жидкости, °С: | ||||
| - с механическим сумматором; | от -40 до +90 | от -20 до +50 | от -40 до +90 | |
| - с энкодером ЕМ6422 | от -40 до +75 | от -20 до +50 | от -40 до +75 | |
| Габаритные размеры, мм: - высота | 474 | 680 | 845 | 941 |
| - ширина | 240 | 530 | 1092 | 571 |
| - длина | 470 | 612 | 1016 | 944 |
| Масса, кг, не более | 89 | 78 | 440 | 391 |
| Рабочий диапазон температуры | ||||
| окружающей среды, °С: | ||||
| - с механическим сумматором; | от -40 до +80 | |||
| - с энкодером ЕМ6422 | от -40 до +75 | |||
| Средняя наработка на отказ, ч | 25000 | |||
| Средний срок службы, лет | 10 | |||
| Маркировка взрывозащиты энкодера ЕМ6422 | 1Ex d ПВ T6 Gb Х | |||
наносится наклейкой на табличку, расположенную на корпусе счетчика и на эксплуатационную документацию типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Счетчик жидкости лопастной (модель по заказу) | - | 1 шт. |
| Эксплуатационная документация | - | 1 комп. |
| Методика поверки | МЦКЛ.0221.МП | 1 экз. |
| 1 | 2 | 3 |
| Дополнительные компоненты* (колена, печатающие устройства, дозаторы, клапана - отсекатели и т.д.) | - | 1 комп. |
| * По заказу |
осуществляется по документу МЦКЛ.0221.МП «Счетчики жидкости лопастные SВМ, BM, Р, S, LBM. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 09.10.2017 г.
Основные средства поверки:
- рабочий эталон единицы объема 1-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 с диапазоном измерений объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбы, установленные в соответствии с рисунком 5.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация фирмы-изготовителя
