| Номер в госреестре | 71383-18 |
| Наименование СИ | Комплексы фиксации нарушений ПДД |
| Обозначение типа СИ | "Астра-Трафик" |
| Изготовитель | Общество с ограниченной ответственностью «Служба Мониторинга Юг» (ООО «СМ ЮГ»), г. Ставрополь |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фиксации нарушений ПДД «Астра-Трафик» (далее комплексы) предназначены для измерений скорости движения транспортных средств (далее по тексту ТС) в зоне контроля и на протяженном участке дороги в автоматическом режиме, а также для измерений текущего времени (интервалов времени), синхронизированного с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Принцип действия комплексов основан на автоматическом измерении скорости движения транспортных средств (ТС) в зоне контроля косвенным методом по результатам измерений расстояния, пройденного ТС и интервала времени, за которое это расстояние пройдено. Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан комплексом. Скорость ТС может определяться либо в зоне контроля одного видеодатчика, либо между двумя рубежами видеодатчиков.
Комплексы конструктивно состоят из: управляющего контроллера, видеодатчика и ИК-прожектора.
Управляющий контроллер является основным элементом комплексов и предназначен для обработки и обмена информацией, и содержит в себе вычислительный блок, блок питания, преобразователь напряжения, коммутатор связи, блок навигации и определения времени, датчик вскрытия, розетку электропитания, средства терморегуляции, автоматы подключения электропитания, GPS/GSM/WiFi/LTE-антенны. Корпус управляющего контроллера выполнен в виде антивандального, влагозащищенного металлического шкафа.
Блок навигации и определения времени осуществляет прием данных о точном времени и координатах и позволяет в автоматическом режиме синхронизировать внутреннюю шкалу времени комплекса со шкалой UTC (SU).
Видеодатчик состоит из IP-видеокамеры CR или CP, ИК-подсветки, влагозащищенного кожуха и предназначен для осуществления непрерывной фотосъемки дороги, и распознавания государственных регистрационных знаков (ГРЗ) ТС.
Способы установки комплексов указаны в Руководстве по эксплуатации.

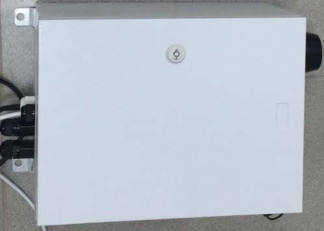

Общий вид составных частей комплексов с указанием мест пломбирования и нанесения знака утверждения типа представлен на рисунках 1, 2.
ИК-прожектор Видеодатчик
Рисунок 2 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа
Метрологически значимая часть программного обеспечения (ПО) обеспечивает определение координат комплексов и текущего времени, расчета интервалов времени.
В функции, выполняемые встроенным в комплексы ПО входит:
а) предварительная настройка видеодатчиков перед работой;
б) извлечение посылок точного времени из радиочастотного сигнала системы ГЛОНАСС/GPS (с использованием сертифицированных поверенных приемников ГЛОНАСС/GPS) и обеспечение точности поддержания хода времени энергонезависимых часов вычислительной подсистемы ±1 с/сутки при отсутствии сигналов от опорного источника;
в) правильное (достоверное) распознавание ГРЗ ТС.
Защита ПО от изменения её метрологически значимой части реализована путем установки парольной защиты.
Уровень защиты ПО комплексов и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Астра-Трафик |
| Номер версии (идентификационный номер) ПО | не ниже v.1.01 beta |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС, км/ч | |
| - при измерении скорости по видеокадрам | от 10 до 310 |
| - при измерении скорости на контролируемом участке дороги | от 10 до 310 |
| Пределы допускаемой погрешности измерений скорости ТС: | |
| - при измерении скорости ТС по видеокадрам - в диапазоне от 10 до 100 км/ч включ., км/ч | ±1 |
| - в диапазоне от св. 100 до 310 км/ч, % | ±1 |
| - при измерении скорости на контролируемом участке дороги - в диапазоне от 10 до 100 км/ч включ., км/ч | ±1 |
| - в диапазоне от св. 100 до 310 км/ч, % | ±1 |
| Наименование характеристики | Значение |
| Минимальное расстояние при измерении скорости движения ТС на участке между двумя комплексами, м | 300 |
| Диапазон измерений интервалов времени | от 5 с до 24 ч |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени относительно шкалы UTC (SU), мс | ±10 |
| Пределы допускаемой абсолютной погрешности формирования интервалов между кадрами при измерении скорости безрадарным методом (по видеокадрам), мкс | ±10 |
| Границы допускаемой абсолютной инструментальной погрешности (при доверительной вероятности 0,95) определения координат комплексов, м | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более: | |
| в летнее время | 5 |
| в зимнее время | 40 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| - относительная влажность при температуре 25 °С, %, не более | 98 |
| - атмосферное давление, кПа | от 60 до 106,7 |
| Степень защиты по ГОСТ 14254-96 | IP66 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 187 до 268 |
| Потребляемая мощность комплекса, В А, не более | 20 |
| Габаритные размеры составных частей комплексов, мм, не более: управляющий контроллер | |
| - длина | 400 |
| - ширина | 300 |
| - высота | 210 |
| видеодатчик | |
| - длина | 404 |
| - ширина | 175 |
| - высота | 164 |
| ИК-прожектор | |
| - длина | 100 |
| - ширина | 110 |
| - высота | 80 |
| Масса составных частей комплексов, кг, не более | |
| - управляющий контроллер | 20 |
| - видеодатчик | 5 |
| - ИК-прожектор | 0,6 |
наносится на титульный лист формуляра и руководства по эксплуатации методом компьютерной графики и на корпус управляющего контролера комплексов с помощью этикетки, выполненной типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплексы фиксации нарушений ПДД «Астра-Трафик» в составе: | ||
| - управляющий контроллер | 1 шт. | |
| - видеодатчик | 1-4 шт.* | |
| - ИК-прожектор | 1-4 шт.* | |
| Комплексы фиксации нарушений ПДД «Астра-Трафик» Руководство по эксплуатации | РЭ 26.51.64-001-909381292017 | 1 экз. |
| Комплексы фиксации нарушений ПДД «Астра-Трафик» Формуляр | ФО 26.51.64-001-909381292017 | 1 экз. |
| Комплексы фиксации нарушений ПДД «Астра-Трафик» Методика поверки | 651-18-005 МП | 1 экз. |
| *- количество составных частей комплекса определяется заказом и отражается в Формуляре | ||
осуществляется по документу 651-18-005 МП «Комплексы фиксации нарушений ПДД «Астра-Трафик». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 9 февраля 2018 г. Основные средства поверки:
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALLILEO/SBAS NV08C-CSM-DR, регистрационный № 52614-13;
- источник первичного точного времени УКУС-ПИ 02ДМ, регистрационный № 60738-15;
- частотомер электронно-счетный Ч3-63/1, регистрационный № 9084-90;
- осциллограф цифровой АКИЛ^Ш^, регистрационный № 51561-12;
- лазерный дальномер LEICA DISTO D510, регистрационный № 41142-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения времени и частоты.
ГОСТ Р 57144-2016 «Специальные технические средства, работающие в автоматическом режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за дорожным движением. Общие технические требования».
«Комплексы фиксации нарушений ПДД «Астра-Трафик». Технические условия ТУ 26.51.64-001-90938129-2017.
| Зарегистрировано поверок | 2949 |
| Поверителей | 7 |
| Актуальность данных | 17.11.2024 |
