Преобразователи вторичные T, TIF, DIH, 71387-18

Идентификационные данные (признаки)

Значение

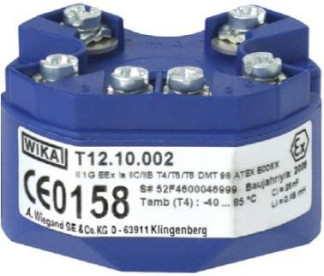

T12

Г24

Встроенное

специальное

ПО

Внешнее

ПО

Встроенное

специальное

ПО

Внешнее ПО

Идентиф икационное наименование ПО

FW_T12

WIKA_T12

FW_T24

WIKAsoft_TT

Номер версии (идентификационный номер ПО), не ниже

1.6

V1.42

V1.1.2

V1.7.1.131

Цифровой идентификатор ПО

-

Идентиф икационные данные (признаки)

Значение

T53

DIH50,

DIH52

Встроенное

специальное

ПО

Внешнее ПО

Встроенное

специальное

ПО

Идентиф икационное наименование ПО

S-

53506321P

PACTware 4.1 SP2

Device DTM PROFIBU S PA

T53 Device DTM Fieldbus Foundation-File

-

Номер версии (идентификационный номер ПО), не ниже

2.03

4.1

V1.11.100

1

V1.1

1.00

Цифровой идентификатор ПО

-

Идентификационные данные (признаки)

Значение

TIF50, TIF52

Встроенное

специальное

ПО

Внешнее ПО

Идентиф икационное наименование ПО

-

WIKAT32

PACTware 4.1 SP2

Device DTM T32.10/11/30 HART

Device DTM HART

Номер версии (идентификационный номер ПО), не ниже

1.00

V1.51

4.1

V1.0.2

V 2.0.0.175

Цифровой идентификатор ПО

-

Идентификационные данные (признаки)

Значение

TIF11

Встроенное ПО

Идентификационное наименование ПО

FW_T15

FW_T16

FW_T32

S-

53506321P

Номер версии (идентификационный номер ПО), не ниже

1.0.1

0.6.12

2.2.3

2.03

Цифровой идентификатор ПО

-

Идентификационные данные (признаки)

Значение

TIF11

Внешнее

ПО

Идентиф икационное наименование ПО

WIKAsoft-TT

WIKAT32

PACTware 4.1 SP2

Device DTM PROFIBUS PA

T53 Device DTM Fieldbus Foundation-File

Номер версии (идентификационный номер ПО), не ниже

1.8.0.134

1.51

4.1

1.11.1001

1.1

Цифровой идентификатор ПО

-

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С), на каждые 10 °С 2)

Минимальная

ширина

настраиваемого

диапазона

измерений

Измерение выходного сигнала термопреобразователей сопротивления

Pt100 (а=0,00385)

от -200 до +850 °C

±0,2 °C или ±(0,00025 • OW - Tmin) + 0,1) °C 3)

±(0,00025^ (Тmax - Tmin) + 0,09) °C

25 °C

Pt1000 (а=0,00385)

от -200 до +850 °C

JPt100 (а=0,003916)

от -200 до +500 °C

Ni 100 (а=0,00617)

от -60 до +250 °C

Измерение выходного сигнала термоэлектрических преобразователей

Тип К (NiCr-Ni), тип ТХА по ГОСТ Р 8.585-2001

от -180 до +1372 °C

±0,5 °C или ±0,0005 • (Ттах - Tmin) °C 3)

±0,5 °C или ±(0,0005 • (Тmax - Tmin) + 0,1) °C 3)

5

О

°

О

Тип J (Fe-CuNi), тип ТЖК по ГОСТ Р 8.585-2001

от -100 до +1200°C

Тип E (NiCr-CuNi), тип ТХКн по ГОСТ Р 8.585-2001

от -100 до +1000°C

Тип T (Cu-CuNi), тип ТМК по ГОСТ Р 8.585-2001

от -200 до +400 °C

Тип N (NiCrSi-NiSi)

от -180 до +1300°C

100 °C

Тип R (PtRh-Pt), тип S (PtRh-Pt), тип ТПП по ГОСТ Р 8.585-2001

от -50 до +1768 °C

±0,5 °C или ±0,0005 • (Ттах - Tmin) °C 3)

±2 °C

200 °C

Тип B (PtRh-Pt), тип ТПР по ГОСТ Р 8.585-2001

от +400 до +1820 °C

±1,7 °C

±2 °C

200 °C

Тип W3

от 0 до +2300 °C (от 0 до 39,365 мВ)

±0,5 °C или ±0,0005 • (Ттах - Tmin) °C 3)

±2 °C

200 °C

Тип W5

от 0 до +2300 °C (от 0 до 36,931 мВ)

±0,5 °C или ±0,0005 • (Ттах - Tmin) °C 3)

±2 °C

200 °C

Компенсация холодного спая

-

±1,0 °C

±0,2 °C

-

Измерение выходного сигнала терморезисторов

Терморезистор

от 0 до 5 кОм

±0,07 Ом или ±0,0003 • (Rmax - Rmin) Ом 3)

±(0,00025 • (Rmax - Rmin) +0,01) Ом

30 Ом

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С), на каждые 10 °С 2)

Минимальная

ширина

настраиваемого

диапазона

измерений

Измерение выходного сигнала термодатчиков с зависимостью напряжения от температуры

Термодатчик с зависимостью напряжения от температуры

от -10 до +800 мВ

10 мкВ или ±0,0005 • (Umax - Umin) мВ 3)

±(0,0005 • (Umax - Umin) +0,02) мВ

5 мВ

Преобразование выходного сигнала первичного преобразователя

Термопреобразователи сопротивления, термоэлектрические преобразователи, терморезисторы, термодатчики с зависимостью напряжения от температуры

-

±0,0005 • (Xmax - Xmin)

±0,001 • (Xmax - Xmin)

-

Примечания:

1)    Пределы допускаемой основной абсолютной погрешности преобразователей при работе с термопреобразователями сопротивления, терморезисторами, термодатчиками с зависимостью напряжения от температуры определяются по формуле:

До = +^ЛИБ.С: -I- Лпвс:

5

Где Дивс - пределы допускаемой основной абсолютной погрешности измерения выходного сигнала первичного преобразователя;

Дпвс - пределы допускаемой абсолютной погрешности преобразования выходного сигнала первичного преобразователя.

Пределы допускаемой основной абсолютной погрешности преобразователя при работе с термоэлектрическими преобразователями определяются по формуле:

До = +л/Дивс: -ЪЛпвс1 + Дкхс:,

Где Дивс - пределы допускаемой основной абсолютной погрешности измерения выходного сигнала первичного преобразователя,

Дпвс - пределы допускаемой абсолютной погрешности преобразования выходного сигнала первичного преобразователя,

Дкхс - пределы допускаемой абсолютной погрешности компенсации холодного спая;

2)    В формулах для расчета погрешности буквами обозначены:

Тщ^ - Tmin - настроенный диапазон измерений температуры, °С;

Rmax - Rmin - настроенный диапазон измерений электрического сопротивления постоянному току, Ом;

Umax - Umin - настроенный диапазон измерений напряжения постоянного тока, В;

Xmax - Xmin - настроенный диапазон измерений преобразователя; °С (В, Ом).

3)    В зависимости от того, что больше.

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной

погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С), на каждые 10 °С 2)

Минимальная

ширина

настраиваемого

диапазона

измерений

Измерение выходного сигнала термопреобразователей сопротивления

Pt100 (а=0,00385)

от -200 до +850 °C

±(0,002- Clmax - Tmin) + 0,1) °C 3) ±0,002 • (Imax - Tmin) °C 4) ±0,003 • (Тmax - Tmin) °C 5)

±0,0015- ^max - Tmin) °C

20 °C

Преобразование выходного сигнала первичного преобразователя

Термопреобразователи сопротивления

±0,001 • (Тmax - Xmin) °C6 ±0,002 • ^max - Тmin) °C 6)

±0,0015 • (Тmax - Тщт) °C

20 °C

Примечания:

1)    Пределы допускаемой основной абсолютной погрешности преобразователя определяются по формуле:

До = +Vahe.c: +- Апвс:

5

Где Дивс - пределы допускаемой основной абсолютной погрешности измерения выходного сигнала первичного преобразователя, Дпвс - пределы допускаемой абсолютной погрешности преобразования выходного сигнала первичного преобразователя;

2)    В формулах для расчета погрешности Т^ - Tmin - настроенный диапазон измерений температуры, °С;

3)    Для настроенных диапазонов (Tmax - Tmin)< 50 °C;

4)    Для настроенных диапазонов 50 < (Tmax - Tmin) < 550 °C;

5)    Для настроенных диапазонов 550 < (Tmax - Tmin) < 1050 °C;

6)    Для настроенных диапазонов с нижним пределом измерений менее 0 °С и диапазонов 800 < (Tmax - Tmin) < 1050 °C.

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С), на каждые 10 °С

Преобразование выходных сигналов термопреобразователей сопротивления

Pt х 1) (а=0,00385)

от -200 до +850 °C

±0,1 °C

±0,02 °C

JPt х 1) (а=0,003916)

от -200 до +850 °C

±0,1 °C

±0,02 °C

Ni х 1) (а=0,00617)

от -60 до +250 °C

±0,15 °C

±0,02 °C

Cu х 1) (а=0,00427)

от -50 до +200 °C

±1,3 °C

±0,2 °C

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С), на каждые 10 °С

Преобразование выходных сигналов термоэлектрических преобразователей

Тип К (NiCr-Ni), тип ТХА по ГОСТ Р 8.585-2001

от -180 до +1372 °C

±0,5 °C

±0,1 °C

Тип J (Fe-CuNi), тип ТЖК по ГОСТ Р 8.585-2001

от -100 до +1200 °C

Тип E (NiCr-CuNi), тип ТХКн по ГОСТ Р 8.585-2001

от -100 до +1000 °C

Тип T (Cu-CuNi), тип ТМК по ГОСТ Р 8.585-2001

от -200 до +400 °C

Тип N (NiCrSi-NiSi)

от -180 до +1300 °C

Тип R (PtRh-Pt), тип S (PtRh-Pt), тип ТПП по ГОСТ Р 8.585-2001

от -50 до +1760°C

±1 °C

±0,25 °C

Тип B (PtRh-Pt), тип ТПР по ГОСТ Р 8.585-2001

от +400 до +1820 °C

±1 °C

±0,25 °C

Тип W3

от 0 до +2300 °C (от 0 до 39,365 мВ)

±1 °C

±0,25 °C

Тип W5

от 0 до +2300 °C (от 0 до 36,931 мВ)

±1 °C

±0,25 °C

Компенсация холодного спая

-

±0,5 °C

±0,01 °C

Преобразование выходных сигналов терморезисторов

Терморезистор

от 0 до 10 кОм

±0,05 Ом

±0,2 Ом

Преобразование выходных сигналов потенциометров

Потенциометр

от 0 до 100 кОм

±0,05 Ом

±0,2 Ом

Преобразование выходных сигналов термодатчика с зависимостью напряжения от температуры

Термодатчик с зависимостью напряжения от температуры

от -800 до +800 мВ

±10 мкВ

±2 мкВ

Примечание:

1) х - значения от 25 до 1000

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной

погрешности 1)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С), на каждые 10 °С

Минимальная ширина настраиваемого диапазона измерений

Модификация Т91.10.102 (п

реобразование выходных сигналов термоэлектрических преобразователей)

Тип К (NiCr-Ni), тип ТХА по ГОСТ Р 8.585-2001

от -200 до +1320 °C

±0,01 • (Тщах - Tmin) °C

±0,001 °C

200 °С

Тип J (Fe-CuNi), тип ТЖК по ГОСТ Р 8.585-2001

от -100 до +1200 °C

Тип T (Cu-CuNi), тип ТМК по ГОСТ Р 8.585-2001

от -200 до +400 °C

Компенсация холодного спая

-

±0,5 °C

±0,001 °C

-

Модификация Т91.10.104 (преобразование выходных сигналов термопреобразователей сопротивления)

Pt100 (а=0,00385)

от -200 до +850 °C

±0,001 • (Imax - Tmin) °C

±0,001 °C

2

о

°

О

Pt1000 (а=0,00385)

от -200 до +380 °C

Модификация Т91.10.424 (преобразование выходных сигналов термопреобразователей сопротивления)

Pt100 (а=0,00385)

от -200 до +850 °C

±0,01 • (Тшах - Tmin) C

±0,001 °C

5

о

°

О

Pt1000 (а=0,00385)

от -200 до +380 °C

Модификации Т91.20.141, Т91.30.212, Т91.30.232 (преобразование выходных сигналов термоэлектрических преобразователей)

Тип К (NiCr-Ni), тип ТХА по ГОСТ Р 8.585-2001

от -200 до +1320 °C

±0,01 • (Тшах - Tmin) °C

±0,001 °C

200 °С

Тип J (Fe-CuNi), тип ТЖК по ГОСТ Р 8.585-2001

от -100 до +1200 °C

Тип T (Cu-CuNi), тип ТМК по ГОСТ Р 8.585-2001

от -200 до +400 °C

Компенсация холодного спая

-

±0,5 °C

±0,001 °C

-

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной

погрешности 1)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +18 до +28 °С), на каждые 10 °С

Минимальная ширина настраиваемого диапазона измерений

Модификации Т91.20.143, Т91.30.214, Т91.30.224 (преобразование выходных сигналов термопреобразователей сопротивления)

Pt100 (а=0,00385)

от -200 до +850 °C

±0,001 • (Imax - Tmin) °C

±0,001 °C

2

о

°

О

Pt1000 (а=0,00385)

от -200 до +380 °C

Модификация Т91.30.254 (п]

эеобразование выходных сигналов термопреобразователей сопротивления)

Pt100 (а=0,00385)

от -200 до +850 °C

±0,01 • (^ax - Tmin) C

±0,001 °C

2

о

°

О

Pt1000 (а=0,00385)

от -200 до +380 °C

Примечание:

1) В формулах для расчета погрешности буквами обозначены: (Т^- Tmin) - настроенный диапазон измерений температуры, °C.

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

При

работе с вторичным преобразователем Т15.Н

Термопреобразователи

сопротивления

Pt100, Pt1000 (а=0,00385)

от -200 до +850 °C

±0,2 °C для ширины диапазона от 10 до 200 °C включительно; ±(0,001 • ^max - Tmin)) °C для ширины диапазона свыше 200 °С

±(0,0005- rrmax - Tmin| + 0,1) °C

10 °C

Потенциометр

от 0 до 50 кОм

±0,01 R Ом

±0,001 • (Rmax - Rmin) Ом

1 кОм

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной

1) 2)

абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

При работе с вто]

ричным преобразователем Т16.Н. Измерение выходного сигнала термоэлектрических преобразователей

Тип J (Fe-CuNi); Тип ТЖК по ГОСТ Р 8.585-2001

от -150 до +1200°C

±(0,45 °C+0,003•|Т|) при измерении температуры до 0 °C включительно; ±(0,45 °C+0,00045T) при измерении температуры свыше 0 °C

±1,7 °C

5

О

°

О

Тип К (NiCr-NiAl); Тип ТХА по ГОСТ Р 8.585-2001

от -150 до +1300 °C

±(0,6 °C+0,003^|) при измерении температуры до 0 °C включительно; ±(0,6 °C+0,0006T) при измерении температуры свыше 0 °C

±1,7 °C

5

о

°

О

Тип B (PtRh-PtRh); Тип ТПР по ГОСТ Р 8.585-2001

от +450 до +1820 °C

±(2,5 °C+0,003 ^-1000 °C|) при измерении температуры до +1000 °C включительно; ±2,5 °C при измерении температуры свыше +1000 °C

±1,7 °C

200 °C

Тип N (NiCrSi-NiSi); Тип ТНН по ГОСТ Р 8.585-2001

от -150 до +1300 °C

±(0,75 °C+0,003•|Т|) при измерении температуры до 0 °C включительно;

±(0,75 Х+0,00045-Т) при измерении температуры свыше 0 °C

±1,7 °C

5

О

°

О

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной

1) 2)

абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Тип R (PtRh-Pt); Тип ТПП по ГОСТ Р 8.585-2001

от +50 до +1600 °C

±(2,2 °C+0,0018-l') при измерении температуры до +400 °C включительно; ±(2,2 °C+0,00015^) при измерении температуры свыше +400 °C

±1,7 °C

150 °C

Тип S (PtRh-Pt); Тип ТПП по ГОСТ Р 8.585-2001

от +50 до +1600 °C

±(2,2 °C+0,0018-'r) при измерении температуры до +400 °C включительно; ±(2,2 °C+0,00015^) при измерении температуры свыше +400 °C

±1,7 °C

150 °C

Тип T (Cu-CuNi); Тип ТМК по ГОСТ Р 8.585-2001

от -150 до +400 °C

±(0,6 °C+0,003•|Т|) при измерении температуры до 0 °C включительно; ±(0,6 °C+0,00015^) при измерении температуры свыше 0 °C

±1,7 °C

5

О

°

О

Тип E (NiCr-CuNi); Тип ТХКн по ГОСТ Р 8.585-2001

от -150 до +1000 °C

±(0,45 °C+0,003•|Т|) при измерении температуры до 0 °C включительно; ±(0,45 °C+0,00045T) при измерении температуры свыше 0 °C

±1,7 °C

5

о

°

О

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной

1) 2)

абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

С3) (WRe-WRe)

от 0 до +2315 °С (от 0 до 37,07 мВ)

±2,2 °C при измерении температуры до +1000 °С включительно;

±(2,2 °C+0,00175 (Т-1000°С)) при измерении температуры свыше +1000 °С

±1,7 °С

150 °С

А (WRe-WRe);

Тип ТВР по ГОСТ Р 8.585-2001

от 0 до +2315 °С

±2,4 °C при измерении температуры до +1000 °С включительно;

±(2,4 °С+0,00175 (Т-1000°С)) при измерении температуры свыше +1000 °С

±1,7 °С

150 °С

Тип ТХК по ГОСТ Р 8.585-2001

от -150 до +900°С

±(0,45 °С+0,0015|Т|) при измерении температуры до 0 °С включительно; ±(0,45 °С+0,00045 Т) при измерении температуры свыше 0 °С

±1,7 °С

5

О

°

О

Компенсация холодного спая (КХС)

-

±1,5 °С

±0,1 °С

-

Преобразование выходного сигнала термоэлектрических преобразователей

Термоэлектрические преобразователи

±(0,00045- (Тmax - Тшш)) °с

±(0,0006- (Тmax - Тшш)) °С

-

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной

1) 2)

абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

При работе с вторичным преобразователем !32.1S. Измерение выходного сигнала первичного преобразователя

Термопреобразователь сопротивления Pt100 (а=0,00385);

Pt х (где 100 < х < 1000)

от -200 до +850 °C

±0,10 °C при измерении температуры в диапазоне от -200 до +200 °C включительно; ±(0,1 °C + 0,0001 (Т - 200 °C)) при измерении температуры свыше +200 °C

±(0,06 °C + 0,00015|Т|)

10 °C или 3,8 Ом (наибольшее значение)

Термопреобразователь сопротивления Pt100 (а=0,003916)

от -200 до +500 °C

Термопреобразователь сопротивления Ni100 (а=0,00618)

от -60 до +250 °C

Термопреобразователь сопротивления Pt х (где х < 100)

от -200 до +850 °C

Равны значению пределов допускаемой основной абсолютной погрешности для Pt100, умноженному на коэффициент 100/х

Равны значению пределов допускаемой дополнительной абсолютной погрешности для Pt100, умноженному на коэффициент 100/х

Продолжение таблицы 10

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Терморезистор

от 0 до 8380 Ом

±0,053 Ом или 0,00015 R при R < 890 Ом (выбирается наибольшее значение);

±0,128 Ом или 0,00015 R при R < 2140 Ом (выбирается наибольшее значение);

±0,263 Ом или 0,00015 R при R < 4390 Ом (выбирается наибольшее значение);

±0,503 Ом или 0,00015 R при R < 8380 Ом (выбирается наибольшее значение)

±(0,01 Ом + 0,0001 R)

4 Ом

Потенциометр

от 0 до 100 кОм

±0,005 R

±0,0001 R

10 кОм

Тип J (Fe-CuNi); Тип ТЖК по ГОСТ Р 8.585-2001

от -150 до +1200°C

±(0,3 °C+0,002 !|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,3 °C+0,0003T) при измерении температуры свыше 0 °C

±(0,07 °C + 0,0002 -|Т|)

50 °C или 2 мВ (наибольшее значение)

Тип E (NiCr-CuNi); Тип ТХКн по ГОСТ Р 8.585-2001

от -150 до +1000 °C

±(0,3 °C+0,002 !|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,3 °C+0,0003T) при измерении температуры свыше 0 °C

±(0,1 °C + 0,00015 |Т|)

50 °C или 2 мВ (наибольшее значение)

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Тип T (Cu-CuNi); Тип ТМК по ГОСТ Р 8.585-2001

от -150 до +400 °C

±(0,4 °C+0,002-|!|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно; ±(0,4 °C+0,000M) при измерении температуры свыше 0 °C

±(0,07 °C + 0,0004 -|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,07 °C + 0,0001 Т) при измерении температуры свыше 0 °С

50 °C или 2 мВ (наибольшее значение)

Тип R (PtRh-Pt); Тип ТПП по ГОСТ Р 8.585-2001

от +50 до +1600 °C

±(1,45 °C+0,0012|! 400 °C|) при измерении температуры в диапазоне от +50 °C до +400 °C включительно;

±(1,45 °C+0,0001 (Т- 400 °C)) при измерении температуры в диапазоне свыше +400 °C до +1600 °C

±(0,3 °C + 0,0001 |Т - 400 °C|)

150 °C

Тип S (PtRh-Pt); Тип ТПП по ГОСТ Р 8.585-2001

от +50 до +1600 °C

±(1,45 °C+0,0012|! 400 °C|) при измерении температуры в диапазоне от +50 °C до +400 °C включительно;

±(1,45 °C+0,0001 (Т- 400 °C)) при измерении температуры в диапазоне свыше +400 °C до +1600 °C

±(0,3 °C + 0,00015 |Т - 400 °C|)

150 °C

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Тип B (PtRh-PtRh); Тип ТПР по ГОСТ Р 8.585-2001

от +450 до +1820 °C

±(1,7 °C+0,002•|Т-1000 °C|) при измерении температуры в диапазоне от +450 °C до +1000 °C включительно;

±1,7 °C при измерении температуры свыше +1000 °C

±(0,4 °C + 0,0002 (Т- 1000 °C)) при измерении температуры в диапазоне от +450 °C до +1000 °C включительно;

±(0,4 °C + 0,00005 (Т-1000 °C)) при измерении температуры свыше +1000 °С

200 °C

Тип К (NiCr-NiAl); Тип ТХА по ГОСТ Р 8.585-2001

от -150 до +1300 °C

±(0,4 °C+0,002 ^|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,4 °C+0,0004^) при измерении температуры в диапазоне свыше 0 °C до +1300 °C

±(0,1 °C + 0,0002 -|Т|)

+50 °C или 2 мВ

(наибольшее

значение)

Тип N (NiCrSi-NiSi); Тип ТНН по ГОСТ Р 8.585-2001

от-150 до +1300°C

±(0,5 ^+0,002-^) при измерении температуры в диапазоне от -150 °C до 0 °C включительно; ±(0,5 °C + 0,0003-Т) при измерении температуры свыше 0 °C

±(0,1 °C + 0,0005 -|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,1 °C + 0,0002 Т) при измерении температуры свыше 0 °С

50 °C или 2 мВ (наибольшее значение)

Компенсация холодного спая (КХС)

-

±0,8 °C

±0,1 °C

-

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Термодатчик с зависимостью напряжения от температуры

от-500 до +1800 мВ

±(10 мкВ+ 0,0003 • |U|) при U<+1160 мВ; ±(15 мкВ+ 0,0007 • |U|) выше +1160 мВ

±(2 мкВ + 0,0002 |U|) при U < +1160 мВ;

±(100 мкВ + 0,0008 |U|) выше +1160 мВ

4 мВ

Преобразование выходного сигнала первичного преобразователя

Термопреобразователь сопротивления, терморезистор, потенциометр, преобразователь термоэлектрический, термодатчик с зависимостью напряжения от температуры

-

±(0,0003 • ^max - Хmin))

±(0,0003 • ^max - Хщш))

-

При работе с вторичным преобразователем Т53

Pt х 4) (а=0,00385)

от -200 до +850 °C

±0,1 °C

±0,02 °C

-

JPt х 4) (а=0,003916)

от -200 до +850 °C

±0,1 °C

±0,02 °C

-

Ni х 4) (а=0,00617)

от -60 до +250 °C

±0,15 °C

±0,02 °C

-

Cu х 4) (а=0,00427)

от -50 до +200 °C

±1,3 °C

±0,2 °C

-

Тип К (NiCr-Ni), тип ТХА по ГОСТ Р 8.585-2001

от -180 до +1372 °C

±0,5 °C

±0,1 °C

-

Тип J (Fe-CuNi), тип ТЖК по ГОСТ Р 8.585-2001

от -100 до +1200 °C

Тип E (NiCr-CuNi), тип ТХКн по ГОСТ Р 8.585-2001

от -100 до +1000 °C

Тип T (Cu-CuNi), тип ТМК по ГОСТ Р 8.585-2001

от -200 до +400 °C

Тип первичного преобразователя

Настраиваемые пределы диапазона измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Тип N (NiCrSi-NiSi)

от -180 до +1300 °C

±0,5 °C

±0,1 °C

-

Тип R (PtRh-Pt), тип S (PtRh-Pt), тип ТПП по ГОСТ Р 8.585-2001

от -50 до +1760°C

±1

°

О

±0,25 °C

-

Тип B (PtRh-Pt), тип ТПР по ГОСТ Р 8.585-2001

от +400 до +1820 °C

±1

°

О

±0,25 °C

-

Тип W3

от 0 до +2300 °C (от 0 до 39,365 мВ)

±1

°

о

±0,25 °C

-

Тип W5

от 0 до +2300 °C (от 0 до 36,931 мВ)

±1

°

о

±0,25 °C

-

Терморезистор

от 0 до 10 кОм

±0,05 Ом

±0,2 Ом

-

Потенциометр

от 0 до 100 кОм

±0,05 Ом

±0,2 Ом

-

Термодатчик с зависимостью напряжения от температуры

от -800 до +800 мВ

±10 мкВ

±2 мкВ

-

Компенсация холодного спая

-

±0,5 °C

±0,01 °C

-

Примечания

1)    В формулах для расчета погрешности обозначены:

Тщ^ - Tmin - настроенный диапазон измерений температуры, °C;

(Rmax - Rmin) - настроенный диапазон измерений сопротивления, Ом;

Xmax - Xmin - настроенный диапазон измерений преобразователя, °C (Ом, мВ)

T, R, U - измеряемые значения температуры (°C), электрического сопротивления постоянному току (Ом), напряжения постоянного тока 2мВ) соответственно;

2)    Пределы допускаемой основной абсолютной погрешности преобразователей при работе с термопреобразователями сопротивления, терморезисторами, потенциометрами, термодатчиками с зависимостью напряжения от температуры определяются по формуле:

До = +Vahe.c: +- Апвс:

5

Где Дивс - пределы допускаемой основной абсолютной погрешности измерения выходного сигнала первичного преобразователя,

Дпвс - пределы допускаемой абсолютной погрешности преобразования выходного сигнала первичного преобразователя.

Типы первичных преобразователей

Настраиваемые

пределы

диапазона

измерений

Пределы допускаемой основной

1) 2)

абсолютной погрешности

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26 °С), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Измерение выходного сигнала термопреобразователей сопротивления

Pt100 (а=0,00385);

Pt х, где 100 < х < 1000

от -200 до +850 °C

±0,10 °C при измерении температуры в диапазоне от -200 до +200 °C включительно;

±(0,1 °C + 0,0001 (Т - 200 °C)) при измерении температуры свыше +200 °C

±(0,06 °C + 0,00015|Т|)

10 °C или 3,8 Ом 4)

JPt100 (а=0,003916)

от -200 до +500 °C

Ni100 (а=0,00618)

от -60 до +250 °C

Pt х (а=0,00385), где х < 100

от -200 до +850 °C

Равны значению пределов допускаемой основной абсолютной погрешности для Pt100, умноженному на коэффициент 100/х

Равны значению пределов допускаемой дополнительной абсолютной погрешности для Pt100, умноженному на коэффициент 100/х

Типы первичных преобразователей

Настраиваемые

пределы

диапазона

измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26 °С), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Измерение выходного сигнала терморезисторов

Терморезистор

от 0 до 8380 Ом

±0,053 Ом или 0,00015 R при R<890 Ом (выбирается наибольшее значение);

±0,128 Ом или 0,00015 R при R < 2140 Ом (выбирается наибольшее значение);

±0,263 Ом или 0,00015 R при R < 4390 Ом (выбирается наибольшее значение);

±0,503 Ом или 0,00015 R при R < 8380 Ом (выбирается наибольшее значение)

±(0,01 Ом + 0,0001 R)

4 Ом

Измерение выходного сигнала потенциометров

Потенциометр

от 0 до 100 кОм

±0,005 R

±0,001R

10 кОм

Измерение выходного сигнала термоэлектрических преобразователей

Тип J (Fe-CuNi); Тип ТЖК по ГОСТ Р 8.585-2001

от -150 до +1200 °C

±(0,3 °C+0,002-|!|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,3 °C+0,0003T) при измерении температуры свыше 0 °C

±(0,07 °C + 0,0002 -|Т|)

50 °C или 2 мВ 4)

Тип E (NiCr-CuNi); Тип ТХКн по ГОСТ Р 8.585-2001

от -150 до +1000 °C

±(0,3 °C+0,002-|!|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,3 °C+0,0003T) при измерении температуры свыше 0 °C

±(0,1 °C + 0,00015 |Т|)

50 °C или 2 мВ (наибольшее значение)

Типы первичных преобразователей

Настраиваемые

пределы

диапазона

измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26 °С), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Тип T (Cu-CuNi); Тип ТМК по ГОСТ Р 8.585-2001

от -150 до +400 °C

±(0,4 °C+0,002-H) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,4 °C+0,0001^) при измерении температуры свыше 0 °C

±(0,07 °C + 0,0004 -|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,07 °C + 0,0001 Т) при измерении температуры свыше 0 °С

50 °C или 2 мВ 4)

Продолжение Тип R (PtRh-Pt);

Тип ТПП по ГОСТ Р 8.585-2001

от +50 до +1600 °C

±(1,45 °C+0,0012!- 400 °C|) при измерении температуры в диапазоне от +50 °C до +400 °C включительно;

±(1,45 °C+0,0001 (Т- 400 °C)) при измерении температуры в диапазоне свыше +400 °C до +1600 °C

±(0,3 °C + 0,0001 |Т - 400 °C|)

150 °C

Тип S (PtRh-Pt); Тип ТПП по ГОСТ Р 8.585-2001

от +50 до +1600 °C

±(1,45 °C+0,0012!- 400 °C|) при измерении температуры в диапазоне от +50 °C до +400 °C включительно;

±(1,45 °C+0,0001 (Т- 400 °C)) при измерении температуры в диапазоне свыше +400 °C до +1600 °C

±(0,3 °C + 0,00015 |Т - 400 °C|)

150 °C

Тип B (PtRh-PtRh); Тип ТПР по ГОСТ Р 8.585-2001

от +450 до +1820 °C

±(1,7 °C+0,002 !-1000 °C|) при измерении температуры в диапазоне от +450 °C до +1000 °C включительно;

±1,7 °C при измерении температуры свыше +1000 °C

±(0,4 °C + 0,0002 (Т- 1000 °C)) при измерении температуры в диапазоне от +450 °C до +1000 °C включительно;

±(0,4 °C + 0,00005 (Т-1000 °C)) при измерении температуры свыше +1000 °С

200 °C

Типы первичных преобразователей

Настраиваемые

пределы

диапазона

измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26 °С), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Тип К (NiCr-NiAl); Тип ТХА по ГОСТ Р 8.585-2001

от -150 до +1300 °C

±(0,4 °C+0,002-|!|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,4 °C+0,0004T) при измерении температуры в диапазоне свыше 0 °C до +1300°C

±(0,1 °C + 0,0002 -|Т|)

50 °C или 2 мВ 4)

Тип N (NiCrSi-NiSi); Тип ТНН по ГОСТ Р 8.585-2001

от -150 до +1300 °C

±(0,5 °C+0,002-|!|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,5 °C+0,0003T) при измерении температуры свыше 0 °C

±(0,1 °C + 0,0005 -|Т|) при измерении температуры в диапазоне от -150 °C до 0 °C включительно;

±(0,1 °C + 0,0002 Т) при измерении температуры свыше 0 °С

50 °C или 2 мВ 4)

Компенсация холодного спая

-

±0,8 °C

±0,1 °C

-

Измерение выходного сигнала термодатчика с зависимостью напряжения от температуры

Термодатчик с зависимостью напряжения от температуры

от -500 до +1800 мВ

±(10 мкВ+ 0,0003 • |U|) при напряжении от -500 до +1160 мВ включительно;

±(15 мкВ+ 0,0007-U) при напряжении свыше +1160 мВ

±(2 мкВ + 0,0002 • |U|) при при напряжении от -500 до +1160 мВ включительно;

±(100 мкВ + 0,0008 |U|) при напряжении свыше +1160 мВ

4 мВ

Преобразование выходного сигнала первичного преобразователя

Типы первичных преобразователей

Настраиваемые

пределы

диапазона

измерений

Пределы допускаемой основной абсолютной погрешности 1) 2)

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26 °С), на каждые 10 °С 1)

Минимальная

ширина

настраиваемого

диапазона

измерений

Термопреобразователь сопротивления, терморезистор, потенциометр, преобразователь термоэлектрический, термодатчик с зависимостью напряжения от температуры

-

±(0,0003 • ^max - Хщш))

±(0,0003 • (Хmax - Хщш))

-

Диапазон отображения дисплея

от -9999 до +99999

±0,001 • ^max - Tmin) 3);

±0,0005- (^ax - Tmin) 4)

±0,001 • (Тmax - Tmin)

-

Примечания:

1)    В формулах для расчета погрешности обозначены:

Тщяу - Tmin - настроенный диапазон измерений температуры, °C;

Хтпу - Хщщ - настроенный диапазон измерений преобразователя, °C (мВ, Ом)

T, R, U - измеряемые значения температуры (°C), электрического сопротивления постоянному току (Ом), напряжения постоянного тока (мВ) соответственно;

2)    Пределы допускаемой основной абсолютной погрешности преобразователей при работе с термопреобразователями сопротивления, терморезисторами, потенциометрами, термодатчиками с зависимостью напряжения от температуры определяются по формуле:

До = +^Ливс: + Дпбс"

5

Где Аивс - пределы допускаемой основной абсолютной погрешности измерения выходного сигнала первичного преобразователя,

Дпвс - пределы допускаемой абсолютной погрешности преобразования выходного сигнала первичного преобразователя.

Таблица 12 - Метрологические характе

ристики преобразователей модификаций DIH50, DIH52

Диапазон входного сигнала, мА

Диапазон отображения на дисплее

Пределы допускаемой основной приведенной погрешности преобразования сигнала первичного преобразователя, % настроенного диапазона измерений

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальных условий (от +20 до +26 °С), на каждые 10 °С, % настроенного диапазона измерений

от 4 до 20

от -9999 до +99999

±0,1 1); ±0,05 2)

±0,1

Примечания:

1)    для модификации DIH50;

2)

’ для модификации DIH52

Наименование характеристики

Значение характеристики

Модификация Модификация Т12.10 Т12.30

Модификация Т24

Модификация T53

Схема подключения первичного преобразователя

2-, 3-, 4-х проводная для термопреобразователей сопротивления,

2-х проводная для других преобразователей

2-, 3-х проводная

2-, 3-, 4-х проводная для термопреобразователей сопротивления, 3-х проводная для потенциометра, 2-х проводная для других преобразователей

Цифровой интерфейс

-

-

FOUNDATION™; PROFIBUS® PA

Аналоговый выходной сигнал, мА

от 4 до 20; от 20 до 4

от 4 до 20

-

Значение характеристики

Наименование характеристики

Модификация

Т12.10

Модификация

Т12.30

Модификация Т24

Модификация T53

Напряжение питания постоянного тока, В

от 9 до 30; от 9 до 36

от 10 до 30; от 10 до 36

от 9 до 32

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -40 до +85

от -20 до +70

от -40 до +85; от -50 до +85; от -40 до +105

от -40 до +85

- относительная влажность

окружающего воздуха, %

от 5 до 95

от 5 до 95

от 5 до 95

от 5 до 95

Габаритные размеры, мм, не более:

- диаметр

49,5

-

43

44

- высота

28,5

75

20

20

- длина

-

103,5

-

-

- ширина

-

22,5

-

-

Масса, кг, не более

0,07

0,2

0,04

0,05

0Exi aIm/IIC T4/T5/T6;

0ExiaIm/nCT4/T5/T6;

ExnA[nL]IICT4/T5/T6;

Маркировка взрывозащиты и защиты от воспламенения горючей пыли

1ExibIIB/IICT4/T5/T6;

2ExicIIB/IICT4/T5/T6;

ExnAIIT4/T5/T6;

1ExibIIB/IICT4/T5/T6;

2ExicIIB/IICT4/T5/T6;

ExnAIIT4/T5/T6;

ExnLIICT4/T5/T6; 2ExicIICT4/T5/T6; 0ExiaIICT4/T5/T6; 1Exib[ia]IICT4/T5/T6; DIP A22 TA

ExnLIIT4/T5/T6

ExnLIIT4/T5/T6

T4/T5/T6; DIP A20 Ta T4/T5/T6

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

20

Наименование характеристики

Значение характеристики

Модификация Т91.10.102, Т91.10.104, Т91.10.424,

Модификация

Т91.20.141,

Т91.20.143

Модификация Т91.30.212, Т91.30.232, Т91.30.214, Т91.30.224, Т91.30.254

Схема подключения первичного преобразователя

2-, 3-, 4-х проводная для термопреобразователей сопротивления, 2-х проводная для преобразователей термоэлектрических

Аналоговый выходной сигнал

- силы постоянного тока, мА

-

от 4 до 20

-

- напряжения постоянного тока, В

от 0 до 10

-

от 0 до 10

Напряжение питания постоянного тока, В

от 15 до 35

от 10 до 35

от 15 до 35

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +18 до +28

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С

от -25 до +85

- относительная влажность окружающего воздуха, %

от 5 до 95

Габаритные размеры, мм, не более:

- диаметр

44,5

25

-

- высота

27

14

53

- длина

-

-

75

- ширина

-

-

25

Масса, кг, не более

0,03

0,01

0,06

Маркировка взрывозащиты и защиты от воспламенения горючей

пыли

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

20

Значение характеристики

Модификация ТШ11

Наименование характеристики

Исполнение с круглым полевым корпусом

Исполнение с прямоугольным

Модификации ТШ50, TIF52

полевым корпусом

Схема подключения первичного преобразователя

2-, 3-, 4-хпроводная для термопреобразователей сопротивления,

3-хпроводная для потенциометра, 2-хпроводная для других преобразователей

2-, 3-, 4-хпроводная для термопреобразователей сопротивления, 3-хпроводная для потенциометра, 2-хпроводная для других преобразователей

Выходной сигнал

- силы постоянного тока, мА

от 4 до 20; от 20 до 4

от 4 до 20; от 20 до 4

- цифровой интерфейс

FOUNDATION™; PROFIBUS® PA; HART

HART

Напряжение питания постоянного тока, В

от 8 до 30; от 8 до 35; от 10 до 35; от 10,5 до 30; от 10,5 до 40; от 10,5 до 42; от 9 до 32

от 14,5 до 42; от 14,5 до 30; от 14,5 до 29

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +20 до +26

- относительная влажность, %

от 30 до 80

Рабочие условия измерений:

- температура окружающего воздуха, °С 1)

от -20 до +85; от -40 до +85; от -40 до +70; от -50 до +85; от -60 до +85

от -40 до +85; от -60 до +85

- относительная влажность окружающего воздуха, %

от 5 до 95

от 5 до 96

Габаритные размеры, мм, не более: - высота

129

180

127

- длина

109

130

127

- ширина

147

180

150

Масса, кг, не более

3,9

2,4

3,9

Маркировка взрывозащиты и защиты от воспламенения горючей пыли

1ExdIICT6/Т5/T4; 0ExiaIICT4/T5/T6; 1Exib[ia]IICT4/T5/T6; DIP A20 Ta 120 °C; DIP A21 Ta 120 °C

1ExdIICT6/Т5/T4; 0ExiaIICT4/T5/T6; 1Exib[ia]IICT4/T5/T6; DIP A20 Ta 120 °C; DIP A21 Ta 120 °C

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

20

Примечание:

1) для модификаций ТШ50, TIF52 вне диапазона от -20 до +70 °

С функционирование дисплея ограничено

Наименование характеристики

Значение характеристики

Схема подключения первичного преобразователя

2-хпроводная

Выходной сигнал

-    силы постоянного тока, мА

-    цифровой интерфейс

от 4 до 20; от 20 до 4 HART

Напряжение питания постоянного тока, В

от 14,5 до 42; от 14,5 до 30; от 14,5 до 29

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

от +20 до +26 от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С 1)

-    относительная влажность окружающего воздуха, %

от -20 до +85; от -40 до +85; от -60 до +85 от 35 до 85

Габаритные размеры, мм, не более:

-    высота

-    длина

-    ширина

127

127

150

Масса, кг, не более

3,9

Маркировка взрывозащиты и защиты от воспламенения горючей пыли

1ExdnCT6/r5/T4; 0ExiaIICT4/T5/T6; 1Exib[ia]IICT4/T5/T6; DIP A20 Ta 120 °C; DIP A21 Ta 120 °C

Средняя наработка на отказ, ч

100 000

Средний срок службы, лет

20

Примечание:

1) Вне диапазона от -20 до +70 °С функционирование дисплея ограничено

Наименование

Обозначение

Количество

Преобразователь

-

1 шт.

Паспорт

-

1 экз.

Методика поверки*

ИЦРМ-МП-029-2018

1 экз.

Примечание - * - На партию одинаковых преобразователей при поставке в один адрес.
