Трансформаторы тока ТШП-0,66, ТОП-0,66, 71402-18

Трансформаторы тока ТШП-0,66, ТОП-0,66 (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	71402-18
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТШП-0,66, ТОП-0,66
Изготовитель	Общество с ограниченной ответственностью "Вольт-Прайм" (ООО "Вольт-Прайм"), г. Самара
Год регистрации	2018
Срок свидетельства	01.06.2029
МПИ (интервал между поверками)	8 лет
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы классов точности 0,2S; 0,5S применяются для коммерческого учета электроэнергии, классов точности 0,2; 0,5; 1; 3; 5 - в схемах измерения.

Трансформаторы серии ТОП-0,66 имеют многовитковую первичную обмотку. Трансформаторы серии ТШП-0,66 не имеют собственной первичной обмотки, ее роль выполняет шина или кабель распределительного устройства, проходящие через внутреннее окно трансформаторов. Главная изоляция между шиной или токопроводящими жилами кабеля и вторичной обмоткой трансформаторов обеспечивается изоляцией шины или кабеля.

На корпусе, выполненном из термопласта, имеется пломбировочная табличка, предназначенная для предупреждения несанкционированных действий. Трансформаторы имеют прозрачную крышку с возможностью пломбирования для защиты вторичных выводов измерительной обмотки от несанкционированного доступа.

Крепление трансформаторов производится на токопровод (шину) при помощи винтов с наконечниками или непосредственно через установочные ножки.

Пример обозначения трансформаторов:

Трансформатор тока ТШП-0,66-Ш0-0|,5-5-Р$5-600/5У3

_ Климатическое исполнение и

категория размещения по ГОСТ 15150-69

-Номинальный первичный ток, А/

Номинальный вторичный ток, А

Коэффициент безопасности

_Нагрузка, ВА

Класс точности

-вторичной обмотки

_ Максимальная длина шины,

на которую устанавливается трансформатор, мм

-Тип средства измерений

Наименование средства измерений

Трансформатор тока TOn-0.66-0.5-5-FS5-600/5y3

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Номинальный первичный ток, А/ Номинальный вторичный ток, А

_Коэффициент безопасности

Нагрузка, ВА

_ Класс точности

вторичной обмотки

-Тип средства измерений

Наименование средства измерений

а) трансформаторы серии ТШП-0,66

		Место пломбирования
		от
		несанкционированного
гтэй . J4.		доступа

, --

ООО

ТрВНСфОР^^

топ-

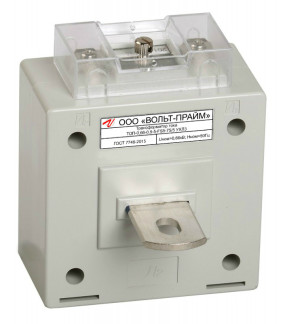

б) трансформаторы серии ТОП-0,66

Рисунок 1 - Общий вид трансформаторов с местами пломбирования от несанкционированного доступа и нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов приведены в таблице 1.

Наименование характеристики	Значение для модификации
Наименование характеристики	ТОП-0,66	ТШП-0,66 (30М)	ТШП-0,66 (30)	ТШП-0,66 (40)	ТШП-0,66 (60)	ТШП-0,66 (85)	ТШП-0,66 (100)	ТШП-0,66 (125)
Номинальное напряжение ином, кВ	0,66
Наибольшее рабочее напряжение Цн.р., кВ	0,72
Номинальный первичный ток I1ном, А	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500	40; 50; 60; 75; 100; 150; 200;250	100; 125; 150; 200; 250; 300	300; 400; 500; 600	600; 750; 800; 1000	750; 800; 1000; 1200; 1500	1000; 1200; 1500; 2000; 2500; 3000	1500; 2000; 2500; 3000; 4000; 5000; 6000
Номинальный вторичный ток -^нсм А	5
Номинальная вторичная нагрузка ^2ном: - с коэффициентом мощности cos ф2 = 1, В-А - с индуктивно - активным коэффициентом мощности cos ф2 = 0,8, В-А	1; 2,5; 5; 7,5 5; 10; 15; 20; 25
Количество вторичных обмоток для измерений и учета	1
Класс точности вторичных обмоток для измерений и учета	0,5; 0,5S; 1; 3
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета ^Бном, не более	5
Номинальная частота переменного тока , /ном, Г ц	50

Окончание таблицы 1

Наименование характеристики	Значение для модификации
Наименование характеристики	Т0П-0,66	ТШП-0,66 (30М)	ТШП-0,66 (30)	ТШП-0,66 (40)	ТШП-0,66 (60)	ТШП-0,66 (85)	ТШП-0,66 (100)	ТШП-0,66 (125)
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛЗ
Габаритные размеры (ширинахвысотахглубина), мм, не более	87x104x118	61x81x32	75x98x42	75x98x42	103x127x42	128x157x42	144x156x42	192x224x42
Масса, кг, не более	0,6	0,5	0,7	0,7	0,7	1,2	1,2	2,5
Средняя наработка на отказ, ч	106 000
Средний срок службы, лет	25

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом на титульный лист паспорта.

Комплектность

Комплектность трансформаторов представлена в таблице 2.

Таблица 2 - Комплектность трансформаторов

Наименование	Количество
Трансформатор тока ТШП-0,66, ТОП-0,66	1 шт.
Паспорт	1 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);

- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);

- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на корпус трансформаторов и (или) свидетельство о поверке.
