| Номер в госреестре | 71404-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TVI145 |
| Изготовитель | Филиал Общества с ограниченной ответственностью «Эйч Энерджи» в г. Екатеринбурге (Филиал ООО «Эйч Энерджи» в г. Екатеринбурге), г. Екатеринбург. Филиал ООО "АББ" в г. Екатеринбурге, г. Екатеринбург (срок свидетельства: 01.06.2023 г.) |
| Год регистрации | 2018 |
| Срок свидетельства | 01.06.2028 |
| МПИ (интервал между поверками) | 12 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TVI145 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях напряжением 110 кВ.
Трансформаторы являются масштабными преобразователями электромагнитного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.
Трансформатор выполнен в виде опорной конструкции, состоящей из металлического основания, на котором расположен литой алюминиевый заземляемый корпус, внутри которого располагается активная часть. На корпусе установлен полимерный изолятор, а также газотехнологический клапан, защитная мембрана и сигнализатор плотности (денсиметр). Изолятор обеспечивает внешнюю изоляцию трансформатора, на верхнем фланце изолятора установлен высоковольтный зажим первичной обмотки (аппаратный вывод). В основании трансформатора расположена коробка вторичных соединений, внутри которой расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток. Коробка закрыта крышкой, на которой установлена табличка технических данных. Крышка контактной коробки пломбируется. Активная часть трансформатора - ленточный разрезной магнитопровод из электротехнической стали с обмотками. Первичная и вторичные обмотки размещены в герметичном баке из алюминиевого сплава, заполненном смесью элегаза и азота. Поверх вторичных обмоток расположена одна первичная обмотка. Для равномерного распределения электрического поля, обмотки заключены в экраны. В стандартном исполнении на магнитопроводе концентрически расположены две основные и одна дополнительная вторичные обмотки. Трансформаторы могут иметь исполнения, в которых до четырех вторичных обмоток.
Структура условного обозначения трансформаторов напряжения TVI145:
T V I X - X / Х - X / Х X X
Категория размещения по ГОСТ 15150-69_
Климатическое исполнение по ГОСТ 15150-69
Номинальная нагрузка, ВА Класс точности

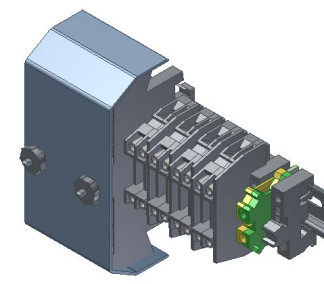

Общий вид трансформаторов представлен на рисунке 1, общий вид клеммной коробки с обозначением места пломбирования от несанкционированного доступа представлен на рисунке 2.
отсутствует.
Таблица 1 - Метрологические и технические характеристики трансформаторов
| Характеристика | Значение |
| Наибольшее рабочее напряжение, кВ | 126/V3 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальные напряжения основных вторичных обмоток, В | 100/V3; 110/V3; 120/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100; 100/V3; 100/3 |
| Классы точности основных вторичных обмоток | 0,2; 0,5; 1,0; 3,0; 3P; 6P |
| Классы точности дополнительной вторичной обмотки | 3P; 6P |
| Номинальные мощности вторичных обмоток: - с коэффициентом мощности cos ф2 = 1, В-А - с коэффициентом мощности cos ф2 = 0,8, В-А | от 1 до 20 от 10 до 1000 |
| Предельная мощность, В-А | 1000 |
| Схема и группа соединения обмоток по ГОСТ 1983-2015 | 1/1/1/1-0-0-0 |
| Номинальная частота переменного тока, Гц | 50 |
| Характеристика | Значение |
| Габаритные размеры, (длинахширинахвысота), мм, не более | 780x500x2500 |
| Масса, кг, не более | 240 |
| Средняя наработка на отказ, ч, не менее | 2x106 |
| Средний срок службы, лет | 40 |
Климатическое исполнение и категория размещения УХЛ1 по ГОСТ 15150-69 в диапазоне температур от минус 60 до плюс 50 °С.
наносится на табличку технических данных трансформатора способом лазерной гравировки и на паспорт и руководство по эксплуатации типографским способом.
Таблица 2 - Комплектность трансформаторов
| Наименование изделия | Количество |
| Трансформатор напряжения TVI145 | 1 шт. |
| Руководство по монтажу и эксплуатации 2GPD095895 РЭ | 1 экз.* |
| Паспорт 2GPD095895 ПС | 1 экз. |
| Протоколы приемо-сдаточных испытаний и первичной поверки | 1 экз. |
| * - на партию трансформаторов | |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Таблица 3 - Основные средства поверки
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
| Преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-220 | 32575-11 |
| Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1КМ | 52854-13 |
| Магазин нагрузок МР3025 | 22808-07 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
приведены в эксплуатационном документе.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Трансформаторы напряжения TVI145. Технические условия 2GPD095895 ТУ.
