Весы неавтоматического действия АРТЕМИУС АС, 71405-18

Назначение

Весы неавтоматического действия АРТЕМИУС АС (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Описание

Принцип действия весов основан на измерении массы методом преобразования измеряемой величины (массы) в другую измеряемую величину (выходной сигнал) с учетом влияния силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала.

Результат взвешивания выводится на модуль терминала, оснащенный сенсорным цветным экраном (TFT - дисплеем). Весы имеют верхнее расположение грузоприемной платформы.

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

-    устройством установки по уровню (Т.2.7.1);

-    устройствами установки нуля (Т.2.7.2):

-    полуавтоматическим устройством установки нуля (Т.2.7.2.2);

-    автоматическим устройством установки нуля (Т.2.7.2.3);

-    устройством первоначальной установки нуля (Т.2.7.2.4);

-    устройством слежения за нулем (может быть отключено) (Т.2.7.3);

-    устройствами тарирования (Т.2.7.4):

-    устройством уравновешивания тары (Т.2.7.4.1);

-    совмещённым устройством установки нуля и уравновешивания тары (4.6.9);

-    цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно весы оснащены следующими функциями:

-    устройством автоматической юстировки «iso-CAL» (4.1.2.5);

-    устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Весы оснащаются интерфейсом RS232C для передачи данных и автоматического протоколирования.

Весы имеют несколько режимов работы (прикладных программ), не связанных со взвешиванием (4.20):

-    суммирование;

-    вычисление процентных соотношений;

-    статистическая обработка;

-    расчет плотности.

Весы имеют встроенную систему контроля температурного дрейфа со светодиодной цветовой индикацией.

Весы АРТЕМИУС АС-500-4, АС-300-4, АС-200-4, АС-100-4 дополнительно оснащены устройством снятия электростатического заряда со взвешиваемого образца, встроенным в ветрозащитную витрину.

Весы могут быть оснащены платформой увеличенного размера для взвешивания, специальной ветрозащитной витриной увеличенных размеров, специальным защитным кожухом, емкостью для взвешивания образцов.

Весы выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками.

Общий вид весов представлен на рисунках 1а-1г.

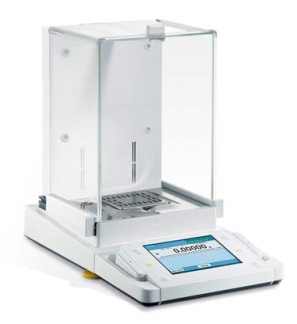

Рисунок 1а - весы АС-500-4, АС-300-4, АС-200-4, АС-100-4

Места нанесения поверительного клейма (знака поверки в виде наклейки) обозначены стрелками.

Идентификационные маркировки и защитные пломбы

Маркировка весов реализована с использованием маркировочной таблички и защитной пломбы, расположенных на взвешивающем модуле.

Схема нанесения идентификационных маркировок и защитных пломб показана на рисунке 2. Пример маркировочной таблички приведен на рисунке 3.

Вид сбоку

Маркировочная табличка    Пломба, в виде наклейки

Рисунок 2 - Схема пломбировки и маркировки весов

На маркировочной табличке указана следующая информация:

-    название производителя;

-    наименование модели;

-    заводской номер;

-    класс точности по ГОСТ OIML R76-1-2011;

-    особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;

-    знак утверждения типа;

-    максимальная нагрузка Max;

-    минимальная нагрузка Min;

-    поверочный интервал весов е;

-    действительная цена деления шкалы d.

Программное обеспечение

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов и модуле терминала в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Версии ПО высвечиваются при обращении к одноименному подпункту меню весов.

Программное обеспечение имеют взвешивающий модуль (основные функции - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы) и модуль терминала (метрологически значимые функции - хранение данных калибровки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства). Метрологически незначимая часть ПО модуля терминала содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием, о порядковом номере и (или) годе выпуска.

Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО).

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

*- поставляются дополнительно по заказу.

Поверка

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны единицы массы первого, второго разряда по ГОСТ 8.021-2015. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель весов в соответствии с рисунками 1а-1г.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ТУ 28.29.31.115-002-04368837-2017 Весы неавтоматического действия АРТЕМИУС АС.
