| Номер в госреестре | 71412-18 |
| Наименование СИ | Влагомеры инфракрасные непрерывного действия |
| Обозначение типа СИ | MoistTech |
| Изготовитель | "MoistTech Corp.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры инфракрасные непрерывного действия MoistTech (далее - влагомеры) предназначены для бесконтактных измерений массовой доли воды (влажности) в твердых и сыпучих веществах и материалах, таких как руды и концентраты черных и цветных металлов, сырьё для горнохимической промышленности, строительные материалы, бумага, табак, пиломатериалы.
Принцип действия влагомеров основан на методе инфракрасной спектроскопии, согласно которому коэффициенты поглощения инфракрасного излучения твердыми листовыми и сыпучими веществами и материалами на заданных длинах волн пропорциональны их влажности.
Влагомер состоит из
- измерительного блока с кварцевой галогенной лампой в качестве источника инфракрасного излучения, модулятора излучения с оптическими светофильтрами и специальной системы регистрации оптических спектров, вырабатывающей выходной измерительный сигнал;
- программного обеспечения, позволяющего конфигурировать режимы работы и диагностировать основные узлы измерительного блока влагомера, передавать результаты измерений на периферийные устройства, осуществлять градуировку, обработку выходной измерительной информации, включая интегрирование (усреднение) по заданным параметрам, формат выдачи результатов и их архивирование.
Дополнительно влагомер может быть оснащен блоком операторского интерфейса с терминалом, отображающим результаты измерений и обеспечивающим, при необходимости, обмен информацией с другими измерительными блоками и периферийными устройствами.
Влагомеры могут быть сконфигурированы для работы в качестве автономного устройства или в виде системы, состоящей из нескольких измерительных блоков (до 9 штук).
Программное обеспечение влагомера позволяет сохранять установки, имеющиеся градуировочные характеристики и разрабатывать новые (до 50 штук).
Влагомеры выпускаются в трех модификациях, различающихся применяемыми светофильтрами и, соответственно, областями применения:
- IR-3000, предназначенный для измерений влажности металлургических шихт, руд и концентратов черных и цветных металлов;
- IR-3000WP, предназначенный для измерений влажности пиломатериалов, деревянных пеллет, бумаги и картона;
- CCS-3000, предназначенный для сырья керамической и горнохимической промышленности, сыпучих строительных материалов, угля и продуктов его переработки.
Влагомер имеет следующие встроенные интерфейсы: три токовых выхода (4-20 мА), RS 232/485, Ethernet. Дополнительно могут быть установлены Profibus, Profmet и другие сетевые карты.
Измерительный блок влагомера оснащен устройством подключения сжатого воздуха для обдува оптической системы.

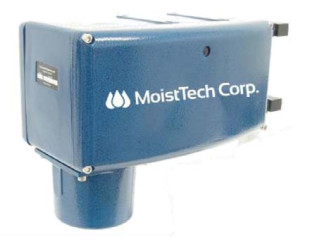

Общий вид влагомера представлен на рисунке 1. Пломбирование влагомеров не предусмотрено.
Рисунок 1 - Общий вид влагомеров
Влагомеры оснащены программным обеспечением (далее - ПО). Установка ПО на персональный компьютер осуществляется с CD-диска, входящего в комплект поставки. Программное обеспечение защищено от доступа и изменения. Идентификационное наименование и номер версии ПО отображаются постоянно в процессе работы ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MoistTech Corp |
| Номер версии (идентификационный номер) ПО | не ниже 3.032 |
| Цифровой идентификатор ПО | - |
Изменение ПО невозможно без применения специализированного оборудования производителя. Уровень защиты программного обеспечения «высокий» в соответствии с P 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений влажности, %, для модификаций - IR-3000, CCS-3000 - IR-3000WP | от 0,1 до 30,0 от 0,1 до 80,0 |
| Дискретность показаний результатов измерений влажности, % | 0,01 |
| Пределы допускаемой основной относительной погрешности измерений влажности, %, в поддиапазонах измерений - от 0,1 до 2,0 % включ. - св. 2,0 % | ±8 ±3 |
| Пределы допускаемой дополнительной относительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, %, в поддиапазонах измерений - от 0,1 до 2,0 % включ. - св. 2,0 % | ±12 ±4,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +40 85 |
| Наименование характеристики | Значение |
| Расстояние между измерительным блоком и анализируемым продуктом, мм | от 100 до 300 |
| Время интегрирования, с | от 0,1 до 1000 |
| Потребляемая мощность, В А, не более | 50 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 80 до 265 50/60 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 180 160 310 |
| Масса, кг, не более | 7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от 0 до +50 85 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| 1 Влагомер | 1 шт. | |
| 2 Программное обеспечение на CD - диске | 1 шт. | |
| 3 Руководство по эксплуатации | 1 экз. | |
| 4 Методика поверки | МП 218-241-2017 | 1 экз. |
| 5 Блок операторского интерфейса с терминалом | 1 шт. | |
| ^Примечание: поставляется по дополнительному заказу | ||
осуществляется по документу МП 218-241-2017 «ГСИ. Влагомеры инфракрасные непрерывного действия MoistTech. Методика поверки», утвержденному ФГУП «УНИИМ» «26» января 2018 г. Основные средства поверки:
Установка воздушно-тепловой сушки, аттестованная в качестве рабочего эталона массовой доли влаги в твердых веществах и материалах 1-го разряда по ГОСТ 8.630-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.630 - 2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
Техническая документация изготовителя - фирмы «MoistTech Corp», США.
