| Номер в госреестре | 71419-18 |
| Наименование СИ | Датчики уровня ультразвуковые |
| Обозначение типа СИ | 40224300 |
| Изготовитель | "National Oilwell DHT, L.P. dba MD TOTCO", США; производственная площадка фирма "Ametek Drexelbrook", США |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня ультразвуковые 40224300 (далее - датчики уровня) предназначены для бесконтактного измерения уровня жидкостей в резервуарах.
Принцип действия датчиков уровня основан на измерении времени распространения ультразвукового импульса между излучением и приемом обратного импульса, отраженного от измеряемой поверхности.
При измерении уровня жидкости в резервуаре датчик уровня с помощью приемника-излучателя излучает ультразвуковой сигнал, который отражается от поверхности жидкости в резервуаре и возвращается обратно на приемник-излучатель датчика уровня. Датчик уровня измеряет суммарное время прохождения ультразвукового сигнала от приемника-излучателя до поверхности жидкости и обратно. Измеренное время прохождения ультразвукового сигнала пропорционально расстоянию от датчика уровня до поверхности жидкости. По измеренному расстоянию до жидкости датчик уровня вычисляет уровень жидкости в резервуаре. Измеренные и вычисленные значения преобразуются в выходной аналоговый сигнал.
Присоединение датчиков уровня к резервуару осуществляется резьбовым или фланцевым способом. Способ присоединения определяется согласно заказу.
Датчики уровня состоят из преобразователя с расположенным внутри него ультразвуковым приемником-излучателем, и электронного блока с показывающим устройством и устройством формирования выходного аналогового сигнала.

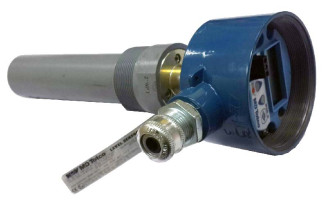

Общий вид датчиков уровня представлен на рисунке 1.
Пломбирование датчиков уровня не предусмотрено.
Встроенное программное обеспечение (ПО) датчиков уровня используется для преобразования измеренного значения уровня жидкости в резервуарах в аналоговый выходной сигнал и настройки датчика уровня. На заводе-изготовителе «прошивается» ПО, которое защищено от несанкционированного доступа паролем.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Model30 |
| Номер версии (идентификационный номер) ПО | 6.02.14.08 |
| Цифровой идентификатор ПО | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м | от 0,305 до 9,100 |
| Пределы допускаемой основной приведенной погрешности измерений уровня, выраженной по отношению верхнему пределу диапазона измерений, % | ±0,15 |
| Пределы допускаемой основной приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, выраженной по отношению к диапазону выходного токового сигнала, % | ±0,3 |
| Пределы допускаемой дополнительной приведенной погрешности при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С: - пределы допускаемой дополнительной приведенной погрешности измерений уровня, выраженной по отношению верхнему пределу диапазона измерений, %; - пределы допускаемой дополнительной приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, выраженной по отношению к диапазону выходного токового сигнала, % | ±0,10 ±0,01 |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12,0 до 30,0 |
| Потребляемая мощность, Вт, не более | 1,0 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Выходной цифровой сигнал | HART |
| Наименование характеристики | Значение |
| Условия эксплуатации: о/'ч - температура окружающей среды и измеряемой жидкости, С - максимальное рабочее давление в резервуаре, МПа - относительная влажность (без конденсации влаги), % | от -40 до +70* 0,34 до 98 при температуре +25 °С |
| Степень защиты от внешних воздействий | IP66 по ГОСТ 14254-2015 |
| Тип показывающего устройства | жидкокристаллический |
| Габаритные размеры, мм, не более - высота - ширина - длина | 100 118 355 |
| Масса, кг, не более | 1,6 |
| Средний срок службы, лет, не менее | 20 |
| * ЖК-дисплей функционирует при температуре от минус 20 до плюс 70 °С. При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
наносится на информационную табличку на корпусе датчика уровня методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик уровня ультразвуковой | 40224300 | 1 шт. |
| Монтажный комплект из фланца с трубной резьбой и крепежных элементов* | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП 208-073-2017 | 1 экз. |
| Паспорт | 1экз. | |
| * - поставляется отдельно по заказу | ||
осуществляется по документу МП 208-073-2017 «ГСИ. Датчики уровня ультразвуковые 40224300. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.12.2017 г.
Основные средства поверки:
- установка эталонная поверочная уровнемерная 2-го разряда, ГОСТ 8.477-82;
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений равным диапазону поверяемого преобразователя уровня;
- дальномер лазерный GLM 50 Professional (регистрационный номер 50858-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические условия и методы испытаний Техническая документация изготовителя
| Зарегистрировано поверок | 16 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
