| Номер в госреестре | 71420-18 |
| Наименование СИ | Датчики акустические |
| Обозначение типа СИ | Д.74.000 |
| Изготовитель | Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля» (АО «НИКИЭТ»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики акустические Д.74.000 (далее - датчики Д.74.000) предназначены для измерения колебательной скорости поверхности при распространении упругих волн в контролируемом оборудовании.
Принцип действия датчика акустического Д.74.000 основан на преобразовании акустических колебаний на поверхности металла контролируемого оборудования в электрический сигнал.
Конструктивно датчик Д.74.000 состоит из интегрированных неразъемных элементов:
-чувствительного пьезокерамического элемента в металлическом корпусе, непосредственно контактирующего с поверхностью контролируемого объекта;
-гайки накидной и пружинной шайбы для фиксации и прижатия чувствительного элемента к поверхности объекта контроля, в том числе на волноводный узел крепления ППА СОТТ.01.831;
-предусилителя, осуществляющего усиление сигнала от чувствительного элемента и согласование работы датчика с дополнительной кабельной линией связи с волновым сопротивлением (110+11) Ом длиной до 300 м с аппаратурой обработки;
-интегрированной кабельной линией связи и разъёмного соединителя для подключения датчика к вторичной аппаратуре или дополнительной кабельной линией связи, в том числе при помощи коробки коммутационной 148.2.000.

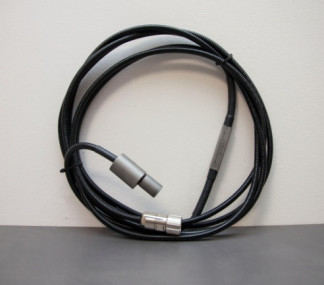

Внешний вид датчиков Д.74.000 приведен на рисунках 1 и 2.
приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, кГц | от 50 до 250 |
| Коэффициент электроакустического преобразования (Кр) на резонансной частоте, дБ (относительно 1 Вс/м), не менее | 60 |
| Пределы допускаемой относительной погрешности коэффициента электроакустического преобразования на резонансной частоте, % | ±25 |
| Предел отклонения коэффициента электроакустического преобразования на резонансной частоте при изменении температуры в зоне чувствительного элемента до 150 °С, дБ (относительно 1 В-с/м) | 8/(1+exp(-0,059-(T-110,6)))±0,3, где T, °С - температура в зоне чувствительного элемента (в относительных единицах) |
| Предел ослабления сигнала при подключении дополнительной кабельной линии связи с волновым сопротивлением (110+11) Ом длиной до 300 м, дБ (относительно 1 В-с/м) | 0,01801L+0,00003603L2 ±1, где L, м - длина дополнительно подключаемой кабельной линии связи (в относительных единицах) |
| Длина подключаемой дополнительной кабельной линии связи с волновым сопротивлением (110±11) Ом, м | до 300 |
| Масса с интегрированным кабельным выводом, кг, не более | 1,2 |
| Габаритные размеры с интегрированным кабельным выводом (диаметр х длина), мм, не более | 30 х 5500 |
| Рабочий диапазон температуры окружающей среды, °С | от 0 до 150 |
| Рабочий диапазон относительной влажности воздуха, % | до 100 |
| Рабочий диапазон атмосферного давления, кПа | от 30 до 560 |
| Степень защиты от внешних воздействий | IP 65 |
| Напряжение электропитания (при подключении по схеме в соответствии с Руководством по эксплуатации), В | от 23,5 до 24,5 |
| Сила потребляемого тока, мА, не более | 10 |
наносится на корпус датчика методом лазерной гравировки или шелкографии и на титульный лист эксплуатационной документации печатным методом.
Комплектность представлена в таблице 2.
| Наименование | Количество |
| Датчик акустический Д.74.000 | 1 шт. |
| Комплект эксплуатационной документации | 1 шт. |
| Методика поверки | 1 экз. |
осуществляется по документу Д.74.000 МП «Инструкция. Датчики акустические Д.74.000. Методика поверки», утвержденному АО «НИЦПВ» 15.02.2018 г.
Основные средства поверки:
- система лазерная измерительная ЛИС-01М (регистрационный номер 42622-09), диапазон измерений виброперемещения (10-9 ^ 10"4) м с пределами допускаемой погрешности измерений ±0,5 • 10"9 м, диапазон измерений линейного перемещения (10-9 ^ 10"3) м с пределами допускаемой погрешности измерений ±3 • 10"9 м;
- осциллограф цифровой TDS-2014 (регистрационный номер 24018-06), полоса пропускания 100 МГц; коэффициент отклонения 2 мВ/дел ^ 5 В/дел, погрешность установки ±3 % (±4 % при 2 ^ 5 мВ/дел); максимальное входное напряжение 300 В ср. кв.; коэффициент развертки 5 нс ^ 50 с/дел, погрешность установки ±0,005 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Датчик акустический. Технические условия Д.74.000 ТУ.
| Зарегистрировано поверок | 23 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
