| Номер в госреестре | 71421-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выполнены в виде опорной конструкции. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы изготовлены в исполнениях ТФЗМ 110Б-Г У1, ТФЗМ 110Б-П У1, ТФЗМ 110Б-ГУ У1, отличающихся друг от друга номинальной силой первичного и вторичного токов, значениями номинальной вторичной нагрузки.

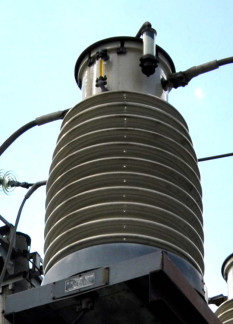

Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Исполнение трансформатора | ТФЗМ 110Б-1 У1 | ТФЗМ 110Б-П У1 | ТФЗМ 110Б-1У У1 | |
| Заводской номер | 11583, 11570, 11526 | 10163, 10144, 10135 | 12081, 11857, 11867, 11068, 12157, 11086, 11469, 11500, 11470, 11493, 11471, 11485, 8986, 9009, 8987, 9721, 9012, 8946, 11872, 11878, 11887, 9235, 10621, 11637 | 5436, 5374, 5263 |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Наибольшее рабочее напряжение, кВ | 126 | 126 | 126 | 126 |
| Номинальный первичный ток, А | 750 | 2000 | 1000 | 300 |
| Номинальный вторичный ток, А | 1 | 5 | 5 | 5 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка, В-А с коэффициентом мощности cos ф = 0,8 | 30 | 20 | 20 | 30 |
| Номинальная частота, Гц | 50 | 50 | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 11583, 11570, 11526) | ТФЗМ 110Б-Г У1 | 3 шт. |
| Трансформатор тока (заводские номера: 10163, 10144, 10135, 12081, 11857, 11867, 11068, 12157, 11086, 11469, 11500, 11470, 11493, 11471, 11485, 8986, 9009, 8987, 9721, 9012, 8946, 11872, 11878, 11887, 9235, 10621, 11637) | ТФЗМ 110Б-ГГ У1 | 27 шт. |
| Трансформатор тока (заводские номера: 5436, 5374, 5263) | ТФЗМ 110Б-ГУ У1 | 3 шт. |
| Трансформатор тока ТФЗМ 110Б-1 У1. Паспорт | - | 3 экз. |
| Трансформатор тока ТФЗМ 110Б-П У1. Паспорт | - | 27 экз. |
| Трансформатор тока ТФЗМ 110Б-ГУ У1. Паспорт | - | 3 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформаторы тока измерительные лабораторные ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- приборы сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазины нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
