| Номер в госреестре | 71426-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 (17+3) |
| Изготовитель | "SVL - Sailiot Oy", Финляндия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (17+3) (далее -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические.
Резервуары представляют собой стальные металлические сосуды в форме горизонтального цилиндра с эллиптическими днищами, снабжены горловиной, замерным устройством, дыхательными клапанами, площадками с ограждениями и лестницами для технического обслуживания.
Резервуары РГС-20 (17+3) имеют внутреннюю перегородку, делящую их на две емкости. Место расположения резервуаров РГС-20 (17+3) приведено в таблице 1.
Таблица 1
| Заводской номер | Место расположение резервуара |
| 6502 02/33 | Томская область, Молчановский район, котельная НПС «Молчаново» |
| 6194 04/36 | Томская область, Томский район, котельная ЦРС «Семилужки» |
| 6194 03/36 | |
| 6194 10/36 | Томская область, Томский район, котельная НПС «Орловка» |

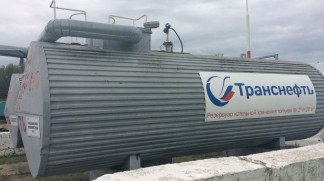

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 (17+3)
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС- 20 (17+3) не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость резервуара, м3 | 20 |
| Номинальная вместимость секции 1, м | 17 |
| Номинальная вместимость секции 2, м | 3 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,25 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта резервуара печатным способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГС-20 (17+3) | - | 4 шт. |
| Паспорт стального горизонтального стального резервуара РГС -20 (17+3) | - | 4 шт. |
| Градуировочная таблица стального горизонтального стального резервуара РГС - 20 (17+3), емкость 17 м3 | - | 4 шт. |
| Градуировочная таблица стального горизонтального стального резервуара РГС - 20 (17+3), емкость 3 м3 | - | 4 шт. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 43611-10);
- рулетка измерительная металлическая Р10У3К (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 35279-07);
- толщиномер ультразвуковой УТ-301 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29134-05);
- штангенциркуль 156 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 11333-88).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
ГОСТ Р 8.903-2015 ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20 (17+3)
ГОСТ 17032-2010 ГСИ. Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
