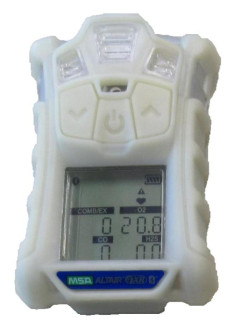

Газоанализаторы портативные ALTAIR 4XR, 71431-18

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ALTAIR 4XR firmware

ALTAIR 4XR PCB A

Номер версии (идентификационный номер) ПО

2.27.0

1.05.0

Другие идентификационные данные (если имеются)

0xED34 (алгоритм CRC16)

0x7145 (алгоритм CRC 16)

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Определяемый

компонент

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной абсолютной погрешности 2)

Пределы допускаемой абсолютной погрешности 3)

Предел

допускаемого

времени

установления

- 4)

показаний по уровню 0,9 (T0.9), с

% НКПР

1)

объемная доля, %

Метан (CH4)

от 0 до 50

от 0 до 2,2

±3 % НКПР

±5 % НКПР

10

-

от 0 до 2,5

±0,15 % (об. д.)

±0,25 % (об. д.)

10

Пропан (C3H8)

от 0 до 50

от 0 до 0,85

±5 % НКПР

±8 % НКПР

15

Бутан (C4H10)

от 0 до 50

от 0 до 0,7

±5 % НКПР

±8 % НКПР

25

Пентан (C5H12)

от 0 до 50

от 0 до 0,55

±5 % НКПР

±8 % НКПР

25

Водород (H2)

от 0 до 50

от 0 до 2,0

±5 % НКПР

±8 % НКПР

10

Г ексан (C6H14) 5)

от 0 до 50

от 0 до 0,5

±5 % НКПР

±8 % НКПР

30

довзрывоопасной концентрации от 0 до 100 % НКПР по всем кроме метана с диапазоном измерений объемной доли от 0 >ном измерений от 0 до 2,5 % и от 0 до 5 %. ряда цифрового индикатора 1 % НКПР в диапазоне показаний диапазоне показаний объемной доли метана от 0 до 5 %.

определяемых компонентов в соответствии

И.

иях эксплуатации, для газовых сред, содержащих только один

эксплуатации, для газовых сред, содержащих только один

показаний указано для нормальных условий эксплуатации дывания в пробоотборном устройстве. заторов с термокаталитическим датчиком XCell EX-H.

1)    Диапазон показаний определяемым компонентам до 2,5 %. Для метана с диапазс

Цена наименьшего раз от 0 до 100 % НКПР, 0,05 % в

Значения НКПР с ГОСТ Р МЭК 60079-20-1-201

2)    В нормальных услов определяемый компонент.

3)    В рабочих условиях определяемый компонент.

4)    Время установления без учета транспортного запаз

5)    Только для газоанали

Определяе

мый

компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний 2) по уровню 0,9, T0,9, с

Цена

наи

меньшего

разряда

цифро

вого

индика

тора

Назначение 3)

абсолют

ной

относи

тельной

Кислород

(O2)

от 0 до 30 %

от 0 до 25 %

±0,7 % (об. д.)

-

10

0,1 % (об. д.)

В

Оксид

углерода

(CO)

от 0 до 1999 млн-1

от 0 до 50 млн-1 включ. св. 50 до 1999 млн-1

±5 млн-1

±10 %

15

1 -1 1 млн

А

Сероводород (H2S)

от 0 до 200 -1

млн

от 0

до 20 млн-1

включ. св. 20 до 200 млн-1

±2 млн-1

±10 %

15

1 -1 1 млн

А

Сероводород (H2S), сенсор LC

от 0до 100 -1

млн

от 0

-1

до 2 млн включ. св. 2 до 100 млн-1

±0,2 млн-1

±10 %

15

0,1 млн-1

К

Диоксид

азота

(NO2)

от 0

до 50 млн-1

от 0

до 10 млн-1

включ. св. 10 до 50 млн-1

±1 млн-1

±10 %

20

0,1 млн-1

А

Диоксид серы (SO2)

от 0

до 20 млн-1

от 0

до 10 млн-1

включ. св. 10 до 20 млн-1

±1 млн-1

±10 %

20

0,1 млн-1

А

1)    В нормальных условиях эксплуатации.

2)    Предел допускаемого времени установления показаний указан для нормальных условий эксплуатации без учета транспортного запаздывания в пробоотборном устройстве.

3)    В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК).

Определяемый компонент

Диапазон показаний массовой концентрации определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний 2) по уровню 0,9, T0,9, с

Цена наименьшего разряда цифрового индикатора

Назначение 3)

абсо

лютной

относи

тельной

Оксид углерода (CO) 4)

от 0 до 1999 мг/м3

от 0 до 60 мг/м св. 60 до 1999 мг/м3

±6 мг/м3

±10 %

15

1 мг/м3

А

Серово

дород

(H2S)

от 0 до 284

мг/м3

от 0 до 30 мг/м включ. св. 30 до 284 мг/м3

±3 мг/м3

±10 %

15

1 мг/м3

А

Сероводород (LC H2S) 5)

от 0 до 99,9 мг/м3

от 0 до 3 мг/м3 включ. св. 3 до 99,9 мг/м

±0,3

мг/м3

±10 %

15

0,1 3

мг/м3

К

Диоксид

азота

(NO2)

от 0 до 95,8 мг/м3

от 0 до 19 мг/м включ. св. 19 до 95,8 мг/м

±1,93

мг/м3

±10 %

20

0,1 3

мг/м3

А

Диоксид

серы

(SO2)

от 0 до 53,3 мг/м3

от 0 до 27 мг/м3 включ. св. 27 до 53,3 мг/м3

±2,7

мг/м3

±10 %

20

0,1 3

мг/м3

А

1)    В нормальных условиях эксплуатации.

2)    Предел допускаемого времени установления показаний указан для нормальных условий эксплуатации без учета транспортного запаздывания в пробоотборном устройстве.

3)    В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В - определение компонента в воздухе (при отсутствии ПДК).

4)    Диапазон показаний массовой концентрации оксида углерода на дисплее газоанализатора ограничен значением 1999 мг/м , что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 2329 мг/м3.

5)    Диапазон показаний массовой концентрации сероводорода на дисплее газоанализатора ограничен значением 99,9 мг/м3, что обусловлено конструкцией дисплея. Во внутреннюю память газоанализатора записываются показания массовой концентрации до 142 мг/м .

Наименование характеристики

Значение

Пределы допускаемой суммарной погрешности газоанализатора по измерительному каналу содержания сероводорода с датчиком LC H2S при контроле предельно допустимой концентрации (ПДК) в воздухе рабочей зоны 1)

- в диапазоне измерений объемной доли от 0 до 2 млн-1 (массовой концентрации от 0 до 3 мг/м )

±0,5 млн-1

(±0,7 мг/м3)

- в диапазоне измерений объемной доли св. 2 до 100 млн-1 (массовой концентрации св. 3 до 99,9 мг/м3)

±25 % отн.

в условиях эксплуатации:

o/~'

-    диапазон температуры окружающего воздуха, C

-    диапазон относительной влажности окружающего воздуха, %

-    диапазон атмосферного давления, кПа

-    сопутствующие компоненты, не более

от -20 до +60 от 30 до 80 от 98 до 104,6 0,5 •ПДК 2)

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации от нормальных условий равны, в долях от пределов допускаемой основной погрешности:

-    измерительный канал горючих газов

-    измерительный канал оксида углерода, диоксида азота, диоксида серы

-    измерительный канал сероводорода

-    измерительный канал кислорода

±0,5

±1,0

±1,5

±0,5

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации от 5 до 95 %, в долях от пределов допускаемой основной погрешности

±1,0

Время прогрева газоанализатора, мин, не более

2

Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности, не более

±0,5

Нормальные условия эксплуатации:

-    температура окружающего воздуха, °C

-    диапазон относительной влажности окружающего воздуха, %

-    диапазон атмосферного давления, кПа

от +15 до +25 от 30 до 80 от 98 до 104,6

1)    В соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.

2)    ПДК - предельно допускаемая концентрация сопутствующих компонентов, перечень сопутствующих компонентов согласно таблице 3.

Наименование характеристики

Значение

Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи при температуре окружающей среды +25 oC, ч, не менее

24

Габаритные размеры газоанализатора, мм, не более 1): - высота

112

- ширина

76

- длина

33

Масса газоанализатора, кг, не более

0,224

Наименование характеристики

Значение

Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты:

-    без термокаталитического сенсора X-Cell

-    c термокаталитическим сенсором X-Cell

0Ex ia IIC T4 Ga 0Ex dа ia IIC T4 Ga -40°C < Ta < +60°C

Уровень защиты корпуса газоанализатора от проникновения твердых предметов и воды по ГОСТ 14254-2015

IP 68

Средняя наработка на отказ, ч

20 000

Г арантийный срок службы газоанализатора, кроме сенсора XCell EX-H, лет

Г арантийный срок службы для сенсора XCell EX-H

4

1

Условия эксплуатации

»-» о/"ч

-    диапазон температур окружающей среды, С

-    диапазон относительной влажности воздуха, %

-    диапазон атмосферного давления, кПа

от -20 до +60 2)

от 15 до 90 (без конденсации) от 80 до 120

1)    Без учета клипсы для крепления на ремень и одежду.

2)    В соответствии с сертификатом соответствия RU C-US.AA87.B.00784, выданным ОАО «НАНИО ЦСВЭ» 17.11.2017 г., газоанализатор допущен к эксплуатации в диапазоне температур от -40 oC до +60 oC, при этом в предельных условиях эксплуатации от -40 oC до -20 oC метрологические характеристики газоанализатора не нормированы.

Наименование

Обозначение

Количество, шт.

Г азоанализатор портативный

ALTAIR 4XR

1

Калибровочный адаптер

-

1

Зарядное устройство (блок питания, станция для зарядки)

*

Руководство по эксплуатации (на электронном носителе)

1

Методика поверки (на электронном носителе)

МП-242-2192-2017

1

Описание типа средств измерений (на электронном носителе)

1

Паспорт

-

1 экз.

Краткое руководство по запуску прибора

-

1 экз.

Комплект инструментов и принадлежностей

-

*

Побудитель расхода

ALTAIR pump probe

*

Электронный носитель с автономным программным обеспечением, ИК - порт

MSA Link

*

Примечание - Позиции, отмеченные знаком "*", поставляются по отдельному заказу
