| Номер в госреестре | 71435-18 |
| Наименование СИ | Термометры цифровые |
| Обозначение типа СИ | HD-1450K |
| Изготовитель | "Anritsu Meter Co., Ltd.", Япония |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры цифровые HD-1450K (далее по тексту - термометры или приборы) в комплекте с первичным термопреобразователем (зондом) A-241K-01-1-TC1-ANP предназначены для измерений температуры поверхности твердых тел.
Принцип действия термометров основан на измерении электрических сигналов (термо-ЭДС) поступающих от первичного термопреобразователя и преобразовании их в значения температуры с последующей индикацией.
Термометры являются портативными микропроцессорными приборами, и состоят из электронного блока с автономным питанием и подключаемого к нему сменного датчика температуры (зонда) поверхностного типа модели A-241K-01-1-TC1-ANP с чувствительным элементом (ЧЭ) в виде термоэлектрического преобразователя (ТП) с НСХ типа «К» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013).
Зонд A-241K-01-1-TC1-ANP состоит из ЧЭ в виде контактной пластины в защитной оболочке цилиндрической формы, зафиксированной на трубке из нержавеющей стали. Трубка снабжена пластиковой рукояткой для удержания, к которой присоединен кабель в защитной оболочке со штекером с двумя плоскими разъемами.
Электронный блок конструктивно выполнен в виде переносного прямоугольного пластикового корпуса с 7-ми сегментным светодиодным (LED) дисплеем, индикатором заряда батарей, тремя кнопками управления, отсеком для четырех щелочных батарей размера AA и разъемом для подключения измерительного зонда.

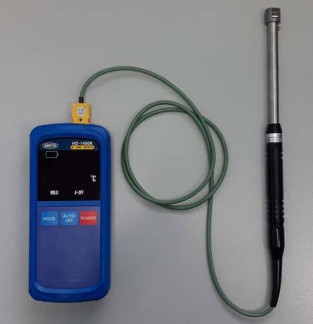

Общий вид термометров цифровых HD-1450K в комплекте со сменным измерительным зондом A-241K-01-1-TC1-ANP представлен на рисунке 1.
Пломбирование термометров не предусмотрено.
Термометры имеют только встроенное, метрологически значимое программное обеспечение (ПО). Данное ПО устанавливается на термометр на заводе-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от +50 до +500 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры при температуре окружающей среды от +15 до +35 °С включ., °С | ±(0,00054+2,9) или ±(0,009 t+0,6), берут большее значение (t - значение измеряемой температуры, °С) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры от влияния температуры окружающей среды / 1 °С, °С | ±0,16 |
| Условное обозначение номинальной статической характеристики ЧЭ зонда по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013) | К |
| Разрешающая способность дисплея, °С | 0,1 |
| Время отклика, с, не менее | 1,5 |
| Масса электронного блока, г | 290 |
| Масса зонда, г | 82 |
| Габаритные размеры электронного блока (ДХШ*Г), мм | 167x76x36 |
| Диаметр измерительной площадки зонда (защитной оболочки ЧЭ), мм | 15 |
| Длина зонда, мм | 213,5 |
| Длина удлинительных термоэлектродных проводов зонда, мм | 1000 |
| Напряжение питания, В | 6 (4 щелочные батареи типа АА) |
| Рабочие условия эксплуатации: - температура окружающей среды, °С: - относительная влажности воздуха, %, не более | от 0 до +40 80 |
| Примечание: Допускается использование термометров в поддиапазоне измерений, находящегося в пределах верхней и нижней границы диапазона измерений. | |
наносится на титульный лист Руководства по эксплуатации методом штемпелевания.
Комплектность термометра приведена в таблице 2.
Таблица 2
| Наименование | Количество |
| Термометр цифровой HD-1450K | 2 шт. |
| Измерительный зонд A-241K-01-1-TC1-ANP | 2 шт. |
| Руководство по эксплуатации (на русском языке) | 2 экз. |
| Методика поверки МП 207-003-2018 | 1 экз. |
| Защитный чехол | 2 шт. |
| Ручной ремешок | 2 шт. |
| Щелочная батарейка типа АА | 8 шт. |
осуществляется по документу МП 207-003-2018 «Термометры цифровые HD-1450K. Методика поверки», утверждённому ФГУП «ВНИИМС» 18.01.2018 г.
Основные средства поверки:
Калибратор температуры поверхностный КТП-500 (Регистрационный № 21590-06). Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Anritsu Meter co., ltd.», Япония.
