| Номер в госреестре | 71443-18 |
| Наименование СИ | Системы измерения вязкости автоматические |
| Обозначение типа СИ | PVS и iVisc |
| Изготовитель | ?ма "LAUDA Dr.R.Wobser GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения вязкости автоматические PVS и iVisc (далее - системы) предназначены для измерений кинематической вязкости прозрачных и непрозрачных жидкостей в условиях лаборатории.
Принцип действия основан на подсчёте времени истечения заданного объёма жидкости через измерительный капилляр стеклянного вискозиметра под воздействием силы тяжести и при постоянном контроле температуры. Для измерения времени истечения используется оптический детектор, работающий в ближней инфракрасной области спектра.

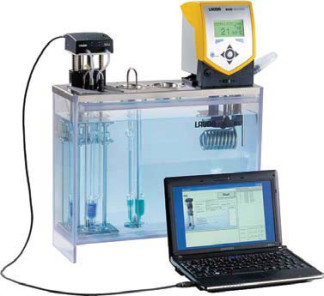

Системы состоят из управляющего устройства, к которому может подключаться от 1 до 8 измерительных штативов (для системы PVS) или от 1 до 2 (для системы iVisc); термостатирующей бани, циркуляционного криостата и капиллярных вискозиметров.
Системы позволяют работать с несколькими типами капиллярных вискозиметров: Уббелоде, Оствальда, Кеннон-Фенске. Все капиллярные вискозиметры, используемые в системе, пригодны только для автоматических измерений и их константы, код размера, тип и описание внесены в программное обеспечение.
Модель термостатируемой бани и циркуляционного криостата выбирается в зависимости от предполагаемого рабочего диапазона температуры, количества измерительных штативов и имеет внешний блок управления для установки, поддержания температуры. Могут быть дополнены магнитными мешалками с отдельным блоком управления.
Системы PVS могут быть дополнены одним или более устройствами автоматической промывки (модули промывки системы измерения вязкости (VRM). Эти модули очищают один (VRM1) или два капилляра (VRM2). Также система может быть дополнена автоматическим пробоотборником VAS.
Автоматическая система измерений вязкости iVisc работает только с программным обеспечением «iVisc». Автоматическая система измерений вязкости PVS работает с программным обеспечением «PVS». Программное обеспечение «PVS» может быть дополнено программными частями VID-DLL (собственная вязкость), INV-DLL (индекс вязкости согласно ISO 2909), ENZ-DLL (ферментативная активность) при подключении дополнительного оборудования.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значения | |
| Система измерения вязкости автоматическая iVisc | Система измерения вязкости автоматическая PVS | |
| Идентификационное наименование ПО | iVisc | PVS |
| Номер версии (идентификационный номер) ПО | 1.01 и выше | 2.59 и выше |
| Цифровой идентификатор ПО | e50beac61f73c616edaf9f83 77ffff4f 1) | d1a21b6e83eede78b060511 9abf1edc2 2) |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
| ^ Цифровой идентификатор ПО соответствует файлу iVisc.exe для версии 1.02 2) Цифровой идентификатор ПО соответствует файлу PVS.exe для версии 2.59 | ||
Влияние программного обеспечения учтено при нормировании метрологических характеристик. К метрологически значимой части ПО СИ относятся файлы: iVisc.exe и PVS.exe.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | iVisc | PVS |
| Диапазон измерений кинематической вязкости, мм2/с | от 0,3 до 30000 | от 0,3 до 50000 |
| Пределы допускаемой относительной погрешности измерений кинематической вязкости, %: - при температуре св. 0 до +100 °С включ. - при температуре от -40 (-20 для системы iVisc) до 0 °С и св. +100 до +150 °С включ. | ±0,5 ±3,0 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация | iVisc | PVS |
| Диапазон воспроизведения и поддержания температуры термостатами системы измерения вязкости, °С | от -20 до +150 | от -40 до +150 |
| Габаритные размеры, мм, не более: длина | 95 | 140 |
| ширина | 96 | 120 |
| высота | 423 | 125 |
| Масса, кг, не более | 1,4 | 4,8 |
| Напряжение питания, В | 5 постоянного | |
| с частотой, Гц | тока (через | от 90 до 240 |
| USB-порт) | 50/60 | |
| Потребляемая мощность, ВА | 1 | 1000 |
| Наименование характеристики | Значение |
| Модификация | iVisc PVS |
| Условия эксплуатации: - диапазон температуры окружающей среды, °C | от +15 до +40 |
| - диапазон относительной влажности при температуре +25 °C, % | от 20 до 80 |
| Наработка на отказ, ч | 5000 |
| Срок службы, лет | 10 |
наносится на титульный лист Руководства по эксплуатации системы и на панель прибора в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерения вязкости автоматическая | PVS/iVisc | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 2302-0107-2018 | 1 экз. |
осуществляется по документу МП 2302-0107-2018 «Системы измерения вязкости автоматические PVS и iVisc. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 января 2018 года.
Основные средства поверки:
- стандартные образцы вязкости жидкости утвержденного типа ГСО 8586-2004, ГСО 8587-2004, ГСО 8588-2004, ГСО 8589-2004, ГСО 8590-2004, ГСО 8591-2004, ГСО 8592-2004, ГСО 8593-2004, ГСО 8594-2004, ГСО 8595-2004, ГСО 8596-2004, ГСО 8597-2004, ГСО 8598-2004, ГСО 8599-2004, ГСО 8600-2004, ГСО 8601-2004, ГСО 8602-2004, ГСО 8603-2004 4, с погрешностью
±0,2 %;
- стандартный образец вязкости жидкости ГСО 8604-2004, с погрешностью ±0,3 %; Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости
Техническая документация фирмы «LAUDA Dr.R. Wobser GmbH& Co.KG», Германия
| Зарегистрировано поверок | 20 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
