| Номер в госреестре | 71445-18 |
| Наименование СИ | Устройства пробоотборные |
| Обозначение типа СИ | DLS-7000 |
| Изготовитель | "Horiba Ltd.", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства пробоотборные DLS-7000 (далее - устройства) предназначены для измерений объёмного расхода пробы отработавших газов двигателей внутреннего сгорания (ДВС) транспортных средств с целью последующего определения массовой концентрации взвешенных частиц гравиметрическим методом.
Принцип действия устройств основан на принудительном прокачивании пробы отработавших газов ДВС с заданным объёмным расходом через подключаемые аналитические фильтры с помощью побудителя расхода (насоса). Измерение объёмного расхода в пробоотборном тракте осуществляется с помощью расходомера на основе сопла Вентури.
Подключение фильтродержателей с аналитическими фильтрами осуществляется с помощью патрубков устройства. Конструкцией предусмотрено подключение от 1 до 4 фильтродержателей.
Устройства выпускаются в двух исполнениях, имеющих следующие конструктивные отличия: исполнение 7100 оснащено нагнетающим насосом, исполнение 7100Е - вакуумным насосом.
Конструктивно устройства выполнены в виде одного блока.
Устройства применяются в составе систем контроля параметров транспортных средств и управляются специализированным программным обеспечением посредством интерфейсов Ethernet и RS-485.
Электрическое питание осуществляется от сети переменного тока.

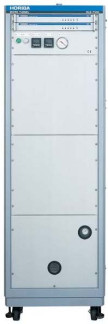

Общий вид устройства изображён на рисунке 1. Пломбировка корпуса не предусмотрена.
| 1 | | | |
| II 111 1. | ||
| э вн.;> ; | ||
| ■ • | ||
| О | ||
| . • | ||
if *
Устройства управляются специализированным программным обеспечением в составе систем контроля параметров транспортных средств (например, система отбора постоянных объёмов пробы CVS-7000, рег. номер 46620-11).
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмного расхода пробы отработавших газов ДВС, дм3/мин | от 25 до 50 |
| Пределы допускаемой приведённой погрешности к верхней границе диапазона, % | ±5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение сети переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВ-А, не более | 3 |
| Габаритные размеры, мм, не более | |
| - высота | 1785 |
| - ширина | 570 |
| - длина | 810 |
| Масса, кг, не более | 400 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +35 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 5000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство пробоотборное DLS-7000 1) | - | 1 шт. |
| Комплект принадлежностей 2) | - | 1 комп. |
| Комплект эксплуатационной документации 2) | - | 1 комп. |
| Методика поверки | МП 242-2126-2017 | 1 экз. |
| дополнительными приставками и й документации согласовываются | ||
| 1) Устройство может поставляться в комплекте с устройствами. 2) Комплекты принадлежностей и эксплуатационно при заказе. | ||
осуществляется по документу МП 242-2126-2017 «Устройства пробоотборные DLS-7000. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 14 декабря 2017 г. Основные средства поверки:
- расходомер-счётчик газа РГТ модели РГТ-6 (рег. № 51713-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых устройств с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Правила ЕЭК ООН № 83-06 «Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении выбросов загрязняющих веществ в зависимости от топлива, необходимого для двигателей».
Техническая документация изготовителя.
