| Номер в госреестре | 71453-18 |
| Наименование СИ | Автоколлиматоры цифровые |
| Обозначение типа СИ | АК-025 и АК-05 |
| Изготовитель | ООО "ИНЕРТЕХ", г.С.-Петербург. |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоколлиматоры цифровые АК-025 и АК-05 предназначены для измерений в двух плоскостях углов, а также для определения взаимного углового расположения осей и плоскостей изделий в пространстве.
Принцип действия автоколлиматоров основан на формировании параллельного пучка света, несущего изображение марки, получении изображения марки отраженного от плоской отражающей поверхности и регистрации линейного смещения этого изображения относительно центра поля зрения объектива с помощью ПЗС-матрицы, находящейся в его фокальной плоскости. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.
Автоколлиматоры состоят из коллиматора, совмещенного со зрительной трубой, и оптико-электронного узла.
Автоколлиматоры устанавливают на двухкоординатное юстируемое основание или магнитное основание для установки их в рабочее положение.
В комплект поставки автоколлиматоров входит целеуказатель, предназначенный для юстировки автоколлиматора.
Управление работой автоколлиматора, обработка и визуализация измерительной информации осуществляется с помощью ноутбука с комплектом программного обеспечения «GonioScan АС».
Автоколлиматоры выпускаются в следующих модификациях: АК-025 и АК-05, которые отличаются метрологическими и техническими характеристиками.

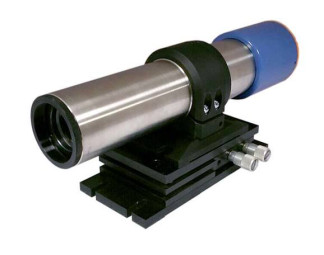

Общий вид автоколлиматоров представлен на рисунке 1.
Автоколлиматоры от несанкционированного доступа пломбируются с помощью пломбировочной наклейки, которая наносится на нижнюю поверхность корпуса автоколлиматора на один из крепежных винтов.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Автоколлиматоры имеют автономное программное обеспечение «GonioScan AC». Программное обеспечение устанавливается на ноутбук под управлением операционной системы Windows 7/10 и предназначено для:
- настройки автоколлиматора;
- вывода на экран изображения автоколлимационной марки в режиме реального времени;
- сбора и обработки данных;
- визуализации, хранения и передачи результатов измерений.
Уровень защиты программного обеспечения «GonioScan АС» «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | GonioScan AC |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.1 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 7C3A4661 (CRC32) |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| АК-025 | АК-05 | |
| Диапазон измерений углов, ': - горизонтальная плоскость - вертикальная плоскость | ±20 ±15 | |
| Пределы допускаемой абсолютной погрешности измерений углов, '' | ±0,25 | ±0,5 |
| Дискретность отсчета, '' | 0,01 | |
| Наименование характеристики | Значение | |
| АК-025 | АК-05 | |
| Максимальное расстояние до объекта | 1 | 2 |
| измерений, м | ||
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 220±22 | |
| - частота переменного тока, Гц | 50±1 | |
| Потребляемая мощность, Вт, не более | 45 | |
| Габаритные размеры, мм, не более: | ||
| - высота | 90 | |
| - ширина | 90 | |
| - длина | 330 | |
| Масса, кг, не более: | ||
| - без упаковки | 3,0 | |
| - в таре постоянного пользования | 14,5 | |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +17 до +23 | |
| - изменение температуры воздуха в течение 1 часа, °С, не более | 0,2 | |
| - относительная влажность, %, не более | 80 | |
| - атмосферное давление, кПа | от 85 до 105 | |
| Средний срок службы, лет | 5 | |
| Средняя наработка на отказ, ч | 10000 | |
наносится на титульный лист руководства по эксплуатации типографским способом и/или в виде наклейки на корпус автоколлиматора.
Таблица 4 - Комплектность автоколлиматоров
| Наименование | Обозначение | Количество |
| Автоколлиматор | - | 1 шт. |
| Магнитное основание | - | 1 шт. |
| Двухкоординатное юстируемое основание | - | 1 шт. |
| Целеуказатель | - | 1 шт. |
| Ноутбук | - | 1 шт. |
| Соединительный кабель | - | 1 шт. |
| Тара постоянного пользования | - | 1 шт. |
| Руководство по эксплуатации | РВАЕ.401219.003РЭ | 1 экз. |
| Паспорт | РВАЕ.401219.003ПС | 1 экз. |
| Методика поверки | МП 2511/0003-18 | 1 экз. |
осуществляется по документу МП 2511/0003-18 «ГСИ. Автоколлиматоры цифровые АК-025 и АК-05. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 марта 2018 г.
Основные средства поверки:
Вторичный эталон по Государственной поверочной схеме для средств измерений плоского угла, утверждённой Приказом Росстандарта № 22 от 19.01.2016 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых автоколлиматоров с требуемой точностью.
Знак поверки наносится на корпус автоколлиматора и/или свидетельство о поверке.
приведены в эксплуатационном документе.
Автоколлиматоры цифровые АК-025 и АК-05. Технические условия. РВАЕ.401219.003ТУ Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19 января 2016 г. № 22
| Зарегистрировано поверок | 26 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
