| Номер в госреестре | 71454-18 |
| Наименование СИ | Анализаторы влажности весовые |
| Обозначение типа СИ | HХ204, HS153 |
| Изготовитель | "Mettler-Toledo GmbH", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности весовые HK204, HS153 (далее - анализаторы влажности) предназначены для измерения массовой доли влаги в твердых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях, а также содержания сухого остатка.
Принцип действия анализаторов влажности основан на инфракрасном термогравиметрическом методе измерений, суть которого заключается в обезвоживании объекта измерений инфракрасным излучением с автоматическим взвешиванием в процессе сушки с индикацией результата измерения, массовая доля влаги определяется путем измерения потери массы образца за счет высушивания при нагревании.
Конструктивно анализаторы влажности состоят из: нагревательного элемента - источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего модуля; модуля терминала, состоящего из блока управления, обработки и отображения с сенсорным экраном. В качестве нагревателя в анализаторах влажности применяется галогенная лампа.
В процессе высушивания образца в анализаторах влажности производится непрерывное измерение массы и расчет массовой доли влаги, при этом конечный результат отображается на дисплее в цифровом виде: содержание влаги "МС" или сухой остаток "DC" в образце в % от исходной массы, а также масса образца в граммах.
Анализаторы влажности выпускаются в двух модификациях: HX204 и HS153, различающиеся максимальной массой анализируемого образца, дискретностью отсчета результатов измерений массы и содержания влаги, пределами допускаемой абсолютной погрешности измерения содержания влаги, устанавливаемыми режимами сушки и числом сохраняемых программ сушки (методов анализа). Крышка сушильной камеры анализатора влажности HX204 открывается автоматически.
В анализаторах влажности предусмотрена функция юстировки взвешивающего устройства с использованием внешней гири 100 г F1, дополнительно в модификации HX204 реализована возможность внутренней юстировки. Настройка нагревательного элемента сушильной камеры анализаторов влажности осуществляется с использованием специального температурного калибровочного набора.
Анализаторы влажности имеют следующие функции:
- ввод и хранение значений времени и даты;
- защиту параметров анализа от несанкционированного доступа;
- установку параметров интерфейса передачи данных;
- выбор языка диалога (до 8 языков, включая русский);
- память параметров анализа (до 9999 методов, в зависимости от модификации).
Условия анализа конкретного образца устанавливаются оператором: температура сушки,
вид нагрева (до 4 вариантов), критерий автоматической остановки анализа (до 8 вариантов), форма представления результата.

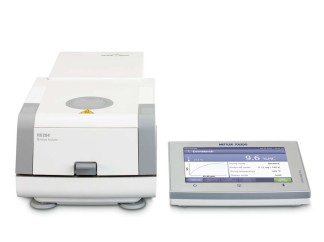

Общий вид анализаторов влажности приведен на рисунке 1.
Рисунок 1 - Общий вид анализаторов влажности весовых HX204, HS153 Пломбирование анализаторов влажности не предусмотрено.
Анализаторы влажности оснащены встроенным программным обеспечением (далее -ПО). Программное обеспечение заложено в микроконтроллере в процессе производства и защищено от доступа и изменения.
Версии ПО и цифровой идентификатор ПО высвечиваются при обращении к соответствующему подпункту меню.
Основные функции ПО - передача и обработка сигнала с весоизмерительного устройства, и последующий пересчет его в единицы массы, единицы содержания влаги, хранение данных юстировки, результатов измерений, вывод данных на дисплей и передачу на периферийные устройства.
Таблица 1 - Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)__
| Идентификационные данные (признаки) | Значения для модификаций | |
| HX204 | HS153 | |
| Идентификационное наименование ПО | HX204 Firmware | HS153 Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 1.00/1.00 | 1.00/1.00 |
Изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значения для модификаций | |
| HX204 | HS153 | |
| Диапазон измерений массовой доли влаги (влажности), % | от 0,01 до 100 | от 0,1 до 100 |
| Дискретность отсчета результатов измерений массы, мг массовой доли влаги (влажности), % | 0,1 / 1 0,001 / 0,01 | 1 0,01 |
| Максимальная нагрузка Мах, г | 200 | 150 |
| Минимальная нагрузка Мт, г | 0,1 | 0,5 |
| Пределы допускаемой абсолютной погрешности измерения массовой доли влаги (влажности), %, в поддиапазонах массы анализируемого образца: от Min до 2 г включ. св. 2 г до Max включ. | ± 0,05 ± 0,015 | ± 0,05 ± 0,025 |
| Пределы допускаемой абсолютной погрешности взвешивания, мг, в интервалах взвешивания: от Min до 50 г включ. св. 50 г до Max включ. | ±0,3 ±0,5 | ±1 ±1,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение для м | одификаций |
| HX204 | HS153 | |
| Диапазон устанавливаемой температуры сушки, °С | от 40 до 230 | |
| Дискретность установки температуры сушки, °С | 1 | |
| Диапазон времени сушки (при остановке сушки по времени), мин | от 1 до 480 | |
| Время непрерывной работы, ч | 24 | |
| Диаметр чашки для образца, мм | 90 | |
| Потребляемая мощность (во время сушки), В-А, не более | 450 | |
| Параметры источника питания: | ||
| входное напряжение, В | 230 ±23 | |
| частота, Гц | 50 ± 1 | |
| Условия эксплуатации: | ||
| температура окружающего воздуха, °С | от + 5 до +40 | |
| относительная влажность воздуха, % | не более 80 | |
| (при t = 20 °С), % | ||
| Габаритные размеры, мм, не более длина | 428 | 428 |
| ширина высота | 199 139 | 199 139 |
| Масса, кг, не более | 8 | 8 |
| Средний срок службы, лет | 10 | |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки
| Наименование | Количество |
| 1 Анализатор влажности | 1 шт. |
| 2 Алюминиевая чашка для образца | 80 шт. |
| 3 Держатель чашки | 1 шт. |
| 4 Подставка для чашки | 1 шт. |
| 5 Защитный цилиндр | 1 шт. |
| 6 Адсорбирующий стекловолоконный фильтр | 2 шт. |
| 7 Кабель электропитания | 1 шт. |
| 8 Руководство по эксплуатации | 1 экз. |
| 9 Методика поверки МП 05-241-2018 | 1 экз. |
Таблица 5 - Принадлежности для анализаторов влажности, поставляемые по дополнительному заказу__
| Наименование | Каталожный номер |
| 1 Калибровочная гиря массой 100 г F1 | 30406400 |
| 2 Температурный юстировочный набор HX/HS | 30020851 |
| 3 Стенд для терминала HX/HS | 30018474 |
| 4 Принтер RS-P25 | 11124300 |
| 5 Стекловолоконные диски, 100 шт./упаковка | 00214464 |
| 6 Чашки для образцов нерж. сталь, 3 шт. | 00214462 |
| 7 Чашка для жидких образцов, материал - нерж. сталь., высота 15 мм | 00013954 |
| 8 Галогенный нагревательный элемент 230В НХ/HS | 11148430 |
| 9 Прижимной держатель фильтров | 00214758 |
| 10 Футляр для транспортировки | 30020836 |
| 11 Защитный чехол | 30003957 |
| 12 Пылезащитные фильтры | 30020838 |
| 13 Термогигрометр | 30020850 |
| 14 ГСО 10847-2016 '^SmartCd" для проверки работы анализаторов влажности, 12 шт./упаковка | 30005793 |
| 15 ГСО 10847-2016 '^SmartCd" для проверки работы анализаторов влажности, 24 шт./упаковка | 30005791 |
осуществляется по документу МП 05-241-2018 «ГСИ. Анализаторы влажности весовые HХ204, HS153. Методика поверки», утвержденному ФГУП «УНИИМ» 22 марта 2018 г.
Основные средства поверки:
- набор гирь (1 мг - 200 г) F1 по ГОСТ OIML R 111-1-2009;
- стандартный образец состава цеолита СО cSmartCal ГСО 10847-2016 (массовая доля влаги от 3,3 до 11,6 %, отн. погрешность ±(0,1-0,2) %);
- рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.630-2013 измерительные установки содержания влаги в твердых веществах и материалах.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик анализаторов влажности HХ204, HS153 с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
ГОСТ Р 8.894-2015 Государственная система обеспечения единства измерений. Молоко и молочные продукты. Инфракрасный термогравиметрический метод определения массовой доли влаги и сухого вещества
ГОСТ 8.649-2015 Государственная система обеспечения единства измерений. Угли бурые, каменные и антрацит. Инфракрасный термогравиметрический метод определения общей влаги
Методика измерений массовой доли влаги в кофе с помощью анализаторов влажности весовых фирмы «Mettler-Toledo GmbH», номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.31.2016.23660
Метод измерений описан в Руководстве по эксплуатации.
ГОСТ 8.630-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах
Техническая документация фирмы «Мettler-Тoledo GmbH», Швейцария
