| Номер в госреестре | 71457-18 |
| Наименование СИ | Индикаторы цифровые со штоком |
| Обозначение типа СИ | ЛИР-ДА12ИР |
| Изготовитель | Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» (ОАО «СКБ ИС»), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы цифровые со штоком ЛИР-ДА12ИР (далее - индикаторы) предназначены для абсолютных и относительных измерений линейных перемещений объектов.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником в цифровой сигнал, соответствующий измеренному перемещению.
Индикаторы состоят из электронного блока с жидкокристаллическим дисплеем и кнопками управления, встроенных в металлический корпус, и гильзы, внутри которой движется измерительный стержень (шток) со сменным измерительным наконечником на конце.
Измерительная информация индикатора выводиться на жидкокристаллический дисплей и может быть передана на пульт управления ЛИР-581СП по радиоканалу через радиомодем ЛИР-918Р или посредством кабеля.

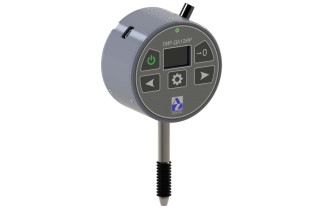

Общий вид индикаторов представлен на рисунке 1.
Индикаторы пломбируются путем нанесения краски на два крепежных винта на боковой поверхности корпуса индикатора.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Индикаторы имеют встроенное программное обеспечение ЛИР-ДА12ИР. Программное обеспечение предназначено для идентификации, сбора, обработки, отображения и передачи данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения было учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | ЛИР-ДА12ИР |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.4 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, мм | от 0 до 10 |
| Пределы допускаемой основной абсолютной погрешности измерений, мм | ±0,010 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, мм | ±0,002 |
| Дискретность отсчета, мм | 0,01/0,001 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа | от +19 до +21 95 от 84 до 106,7 |
| Наименование характеристики | Значение |
| Полный ход, мм | от 0 до 12 |
| Измерительное усилие, Н, не более | 2,5 |
| Напряжение электрического питания, В | 5±0,25 |
| Потребляемая мощность, Вт, не более | 4,7 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 134 69 40 |
| Масса, кг, не более | 0,23 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 95 от 84 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 60000 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 40 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность индикаторов
| Наименование | Обозначение | Количество |
| Индикатор цифровой со штоком ЛИР-ДА12ИР | - | 1 шт. |
| Источник питания | - | 1 шт.* |
| Кабель USB A - mini USB | - | 1 шт. |
| Кейс | - | 1 шт.* |
| Радиомодем ЛИР-981Р | - | 1 шт.* |
| Пульт оператора ЛИР-581СП | - | 1 шт.* |
| Паспорт | ЛИР-ДА12ИР000 ПС | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. на партию |
| Методика поверки | МП 2511/0004-18 | 1 экз. на партию |
| * поставляется в соответствии с договором поставки | ||
осуществляется по документу МП 2511/0004-18 «ГСИ. Индикаторы цифровые со штоком ЛИР-ДА12ИР Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 февраля 2018 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых индикаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110 9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
Индикатор цифровой ЛИР-ДА12ИР. Технические условия. ЛИР-ДА12ИР.000ТУ
| Зарегистрировано поверок | 197 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
