| Номер в госреестре | 71459-18 |
| Наименование СИ | Миллиомметры цифровые |
| Обозначение типа СИ | GOM-802/2203-7 |
| Изготовитель | ФГУП "РФЯЦ-ВНИИЭФ", г.Саров |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Миллиомметр цифровой GOM-802/2203-7 (далее - омметр) предназначен для измерений электрического сопротивления при тестовом токе до 50 мА.
Принцип действия омметра основан на измерении напряжения на участке цепи при протекании через него калибровочного постоянного тока, формируемого встроенным генератором тока. Измерения осуществляются по 2-х проводной или 4-х проводной схеме (Кельвина), исключающей влияние сопротивлений подводящих проводников.
На передней панели размещены устройства индикации, кнопки управления, клеммы для измерений сопротивления и тумблер включения/выключения омметра. На задней панели размещены разъем электропитания и сетевой предохранитель.

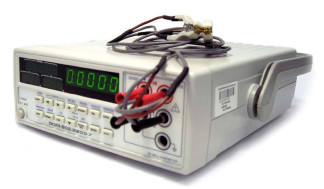

Внешний вид омметра и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические ха | рактеристики | ||
| Диапазон измерений | Разрешение | Значение тестового тока | Пределы допускаемой абсолютной погрешности измерений |
| 3000 кОм | 100 Ом | 1 мкА | ±(0,0005 ^изм + 2K) кОм |
| 300 кОм | 10 Ом | 10 мкА | ±(0,0005 ^изм + 2K) кОм |
| Диапазон измерений | Разрешение | Значение тестового тока | Пределы допускаемой абсолютной погрешности измерений |
| 30 кОм | 1 Ом | 100 мкА | ±(0,0005 ^изм + 2K) кОм |
| 3 кОм | 100 мОм | 100 мкА | ±(0,0005 ^изм + 2K) кОм |
| 300 Ом | 10 мОм | 1 мА | ±(0,0005 ^изм + 2K) Ом |
| 30 Ом | 10 мкОм | 10 мА | ±(0,0005 ^изм + 3 K) Ом |
| 6 Ом | 100 мкОм | 50 мА | ±(0,005 ^изм + 5 K) Ом |
| 600 мОм | 10 мкОм | 50 мА | ±(0,005 ^изм + 10 K) мОм |
| где: RM..u - величина измеряемого сопротивления; K- значение единицы младшего разряда; размерность R^, К соответствует диапазону измерений | |||
Таблица 2 - Основные технические характеристики
| Напряжение питающей сети частотой 50 Гц, В | 220±22 |
| Масса омметра, кг, не более | 3 |
| Габаритные размеры омметра, мм, не более: | |
| - длина | 295 |
| - ширина | 255 |
| - высота | 95 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 18 до 28 |
| - относительная влажность воздуха, % | до 80 |
наносится на боковую поверхность корпуса методом наклейки и на титульный лист паспорта типографским способом в левом верхнем углу.
Таблица 3 - Комплектность омметра
| Наименование | Обозначение | Количество, шт. |
| Миллиомметр цифровой | G0M-8022/2203-7 | 1 |
| Миллиомметр цифровой G0M-802/2203-7. Паспорт | 1 | |
| Набор соединительных кабелей | 1 | |
| Миллиомметры цифровые G0M-802/2203-7. Методика поверки | А3009.0219.МП-18 | одно на партию |
осуществляется по документу А3009.0219.МП-18 «Миллиомметры цифровые GOM-802/2203-7. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 21.03.2018 г.
Основные средства поверки:
- мера электрического сопротивления постоянного тока многозначная Р 3026-2, рег. № 8478-04;
- магазин сопротивлений Р40102, рег. № 10547-86;
- катушки электрического сопротивления Р321 (0,1; 1 Ом), рег. № 1162-58.
Допускается применение аналогичных средств измерений, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
| Зарегистрировано поверок | 14 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
