| Номер в госреестре | 71464-18 |
| Наименование СИ | Системы для испытаний слуховых аппаратов |
| Обозначение типа СИ | FONIX 8000 |
| Изготовитель | Компания "Frye Electronics, Inc.", США |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы для испытаний слуховых аппаратов FONIX 8000 (далее - системы) предназначены для воспроизведения акустических сигналов с нормированными метрологическими характеристиками и измерения параметров слуховых аппаратов (СА).
Принцип действия систем заключается в воспроизведении акустического сигнала с нормированными значениями звукового давления и частоты, измерении уровня звукового давления (УЗД), создаваемого СА, проведении спектрального анализа измеренного УЗД, отображения на экране монитора путем программной обработки цифровых и графических данных, соответствующих характеристикам СА. Системы позволяют измерять параметры СА при его работе от индукционной катушки и силу тока, потребляемого СА от источника питания, встроенного в электронный блок. Измеренные данные хранятся в памяти систем и могут быть распечатаны с помощью встроенного принтера на бумажном носителе.
Конструктивно системы состоят из акустической камеры (АК) Polar Plot 8120 или 8050 Mid-sized, электронного блока со встроенным термопринтером и монитора. Внутри АК находится акустически прозрачная измерительная плоскость, на которой размещается электретный микрофон M1750E и испытываемый СА, эмулятор источника питания СА. Крышка АК фиксируется в закрытом положении замком. На боковой стенке находится разъем для подключения АК к электронному блоку. В АК Polar Plot 8120 возможно измерение направленности СА: система автоматически поворачивает СА, установленный на вращающемся валу, и выполняет измерения под углами, указанными пользователем.
Через интерфейс RS-232 данные измерений передаются на персональный компьютер. Это позволяет осуществлять управление системами через компьютер и сохранять результаты испытаний на жестком диске. Обновление встроенного в системы программного обеспечения (ПО) производится через компьютер.

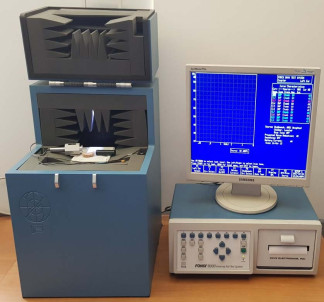

Общий вид систем приведен на рисунке 1.
Пломбирование систем не предусмотрено, так как доступ к внутренним частям и элементам систем возможен только на предприятиях изготовителя.
ПО, установленное на встроенный сигнальный процессор, по структуре является целостным и выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FONIX 8000 Test System |
| Номер версии (идентификационный номер) ПО | ver. 2.50 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты ПО от преднамеренных и от непреднамеренных изменений соответствует уровню защиты «низкий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Виды испытательных акустических сигналов | широкополосный, синусоидальный, речевой |
| Диапазон рабочих частот, Гц | от 200 до 8000 |
| Пределы допускаемой относительной погрешности установки частоты акустического сигнала, % | ±1,0 |
| Шаг установки частоты в рабочем диапазоне частот, Гц | 100 |
| * Диапазон номинальных значений УЗД в АК в режиме, дБ : - широкополосный сигнал - синусоидальный | от 40 до 100 от 40 до 100 |
| Разрешение, дБ | 0,1 |
| Диапазон измерений УЗД в рабочем диапазоне частот, дБ | от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерений УЗД, дБ: - в диапазоне частот от 300 до 5000 Гц - в диапазоне частот от 200 до 300 Гц и св. 5000 до 8000 Гц | ±1,0 ±2,0 |
| Коэффициент нелинейных искажений акустического сигнала в АК в диапазоне частот от 400 до 2500 Гц при УЗД 70 дБ, %, не более | 0,5 |
| Выходное напряжение источника питания постоянного тока СА, В | 1,5±0,015; 1,3±0,015 |
| Диапазон воспроизведения силы постоянного тока источника питания СА, мА | от 0,0 до 25,0 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока, потребляемого СА от источника питания, % | ±5,0 |
| *Уровни звукового давления в дБ приведены относительно 210-5 Па | |
| Наименование характеристики | Значение характеристики |
| Напряжение питания переменного тока, В | от 100 до 240 |
| Напряженность переменного магнитного поля в центре измерительной плоскости АК на частоте 1000 Гц, мА/м | от 0 до 100 |
| Сила потребляемого переменного тока, А | 0,6 |
| Масса, кг, не более: - электронный блок - акустическая камера 8120 Polar Plot - акустическая камера 8050 Mid-sized | 6,5 18,3 9,9 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - электронный блок - акустическая камера 8120 Polar Plot - акустическая камера 8050 Mid-sized | 439x274x165 343x483x368 292x343x234 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа | от 15 до 35 90 от 85 до 108 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки систем приведен в таблице 4.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Количество |
| 1 Система для испытаний слуховых аппаратов в составе: 1.1 Электронный блок 1.2 Акустическая камера 1.3 Акустическая камера 1.4 Монитор | FONIX 8000 Fonix 8000 8120 Polar Plot 8050 Mid-sized | н н н н ш ш ш ш |
| 2 Микрофонный адаптер | 044-1006-01 | 1 шт. |
| 3 Камера НА-1 (2 см3) | 044-1031-01 | 1 шт. |
| 4 Камера НА-2 (2 см3) | 044-1029-01 | 1 шт. |
| 5 Внутриушной адаптер | 044-1007-00 | 1 шт. |
| 6 Кабель для акустической камеры | 119-0408-00 | 1 шт. |
| 7 Камера CIC (0,4 см3) | 044-1027-XX | 1 шт. |
| 8 Макет измерительного микрофона | 041-0025-00 | 1 шт. |
| 9 Заменители таблеточных батарей | 13: (059-2005-02); 675/76: (059-2004-02); 312: (059-2006-02); 10A/230: (059-2010-02) | 4 шт. |
| 10 Методика поверки | 340-1018-17 МП | 1 экз. |
| 11 Руководство по эксплуатации | - | 1 экз. |
| 12 Паспорт | - | 1 экз. |
осуществляется по документу 340-1018-17 МП «Системы для испытаний слуховых аппаратов FONIX 8000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18.10.2017 г.
Основные средства поверки:
- измеритель акустический многофункциональный ЭКОФИЗИКА, регистрационный номер 41157-09 в Федеральном информационном фонде;
- мультиметр цифровой 34401, регистрационный номер 54848-13 в Федеральном информационном фонде;
- измеритель нелинейных искажений автоматический С6-11, регистрационный номер 9081-83 в Федеральном информационном фонде;
- микрофон измерительный конденсаторный с капсюлем 4134, регистрационный номер 7148-79 в Федеральном информационном фонде, с усилителем предварительным 2639.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам для испытаний слуховых аппаратов FONIX 8000
МЭК 60118-7-2013 Аппараты слуховые. Часть 7. Измерение рабочих характеристик слуховых аппаратов для контроля качества при поставках
ГОСТ 51024-2012 Аппараты слуховые электронные реабилитационные. Общие технические требования
ГОСТ Р 8.765-2011 ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц
| Зарегистрировано поверок | 30 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
