| Номер в госреестре | 71465-18 |
| Наименование СИ | Система вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО "ЛУКОЙЛ-КГПЗ" |
| Изготовитель | ООО "Спектр", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ» (далее - система) предназначена для измерений и контроля виброскорости.
Принцип действия системы основан на измерении и обработке сигналов, поступающих от первичных вибропреобразователей.
Система позволяет осуществлять непрерывный прием и преобразование аналоговой информации, поступающей от первичных вибропреобразователей, формировать унифицированные выходные сигналы, задавать уровни аварийной и предупредительной сигнализации и сравнивать измеренные значения с пороговыми значениями (уставками).
Система состоит из 69 вибропреобразователей с мониторами параметрического контроля SA6200A (Регистрационный № 44233-10) (далее - вибропреобразователей), блока преобразования и обработки вибросигналов БПОВ (далее - блоки БПОВ), изготовленного на базе аппаратуры мониторинга, вибродиагностики и защиты SETPOINT (Регистрационный № 67860-17) и автоматического рабочего места оператора, на котором отображаются измеренные параметры, вычисленные параметры и результаты сравнения с уставками. Для подключения вибропреобразователй к блоку БПОВ используются барьеры искробезопасности БИБ-02Р-24С.
Конструктивно система состоит из шкафа вибродиагностики, в котором устанавливаются блоки БПОВ, барьеры искробезопасности, мониторы параметрического контроля, источники питания и компьютер, соединительной коробки и вибропреобразователей.
Шкаф вибродигностики устанавливается вне взрывоопасной зоны. Вибропреобразователи устанавливаются во взрывоопасной зоне. Маркировка взрывозащиты вибропреобразователей 0Ex ia IIC T3 Ga X.
Питание системы осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц.

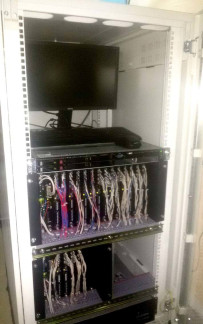

Структурная схема системы вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ» представлена на рисунке 1, общий вид шкафа вибродиагностики представлен на рисунке 2.
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от вибропреобразователей. Система имеет встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для осуществления измерительных функций, индикации и передачи измерительной информации.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями аппаратной защиты процессора AT89C51ED2 от изменения и копирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Микропрограмма (встроенное) | |
| Идентификационное наименование ПО | Setpoint MX2020 |
| Номер версии (идентификационный номер) ПО | 4.03.9034 (не ниже) |
| Цифровой идентификатор ПО | - |
| «Настройка и обслуживание МХ2020 Setpoint» (внешнее) | |
| Идентификационное наименование ПО | «Настройка и обслуживание МХ2020 Setpoint» |
| Номер версии (идентификационный номер) ПО | 5.0.1222.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброскорости, мм/с | от 2 до 100 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Пределы допускаемой основной относительной погрешности при измерении СКЗ виброскорости на базовой частоте 80 Гц, % | ±10 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении СКЗ виброскорости относительно базовой частоты 80 Гц, дБ, не более | ±0,8 |
| Пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, вызванной изменением температуры окружающего среды от нормальной до конечных значений диапазона рабочих температур, % | ±1 |
| Нормальные условия измерений температура окружающей среды, °С | 20±5 |
| Условия эксплуатации: температура окружающей среды для блока преобразования и обработки вибросигналов, °С температура окружающей среды для вибропреобраователей, °С | от 0 до +55 от -50 до +120 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - шкаф вибродиагностики - коробка соединительная | 600х 800x1200 200x200x120 |
| Масса, кг, не более: - шкаф вибродиагностики - коробка соединительная | 150 8 |
наносится на корпус шкафа вибродиагностики в виде таблички и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ» | 1 шт. | |
| Руководство по эксплуатации | 62771498.425200.010 РЭ | 1 экз. |
| Наименование | Обозначение | Количество |
| Методика поверки | 62771498.425200.010 МП | 1 экз. |
| Формуляр | 62771498.425200.010 ФО | 1 экз. |
осуществляется по документу 62771498.425200.010 МП «Система вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ». Методика поверки», утвержденному ФГУП «ВНИИМС» 29 марта 2018 года.
Основное средство поверки: виброустановка калибровочная портативная 9100D (Регистрационный № 50247-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится методом оттиска на свидетельство о поверке или в формуляр.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе вибродиагностики технологического оборудования участка приема сырья, хранения и отгрузки продукции ООО «ЛУКОЙЛ-КГПЗ»
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104Гц».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
