| Номер в госреестре | 71466-18 |
| Наименование СИ | Устройства распределения тепла |
| Обозначение типа СИ | ПУЛЬС УРТ-100, УРТ-100-Р |
| Изготовитель | ООО "Аква-С", г. Реутов |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2024 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р» (далее- распределители, устройства) предназначены для измерений температуры отопительного прибора и окружающей среды, вычисления разности температур и представления результата в виде интегральной безразмерной величины с нарастающим итогом, пропорционально отданному отопительным прибором количеству тепловой энергии и нарастающим итогом по времени (формула /1/).
Распределители конструктивно состоят из неразборного корпуса с прозрачным окном дисплея для просмотра текущих показаний, окна ИК-порта (IrDA) для считывания архивных значений, теплового адаптера, двух датчиков температуры (один для измерения температуры поверхности отопительного прибора, другой для измерения температуры окружающей среды), электронного микропроцессорного вычислителя, жидкокристаллического экрана и пломбы. Тепловой адаптер служит для передачи температуры поверхности отопительного прибора датчику температуры, а также для крепления самого прибора на отопительном приборе.
Устройства распределения тепла ПУЛЬС «УРТ-100» без радиоканала, ПУЛЬС «УРТ-100-Р» с радиоканалом.

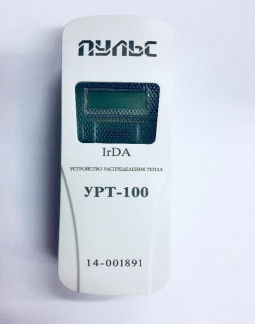

Общий вид устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р», приведен на рисунке 1.
S 14-001891
Рисунок 1 - Устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р»
Показания устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р» формируются в соответствии с алгоритмом:
Е= | R -dx /У
п
„ ЛЫ-20Л1,Ь „ л
если t > tz то R = -I , а если t < tz то R = 0.
V бо /
где Е - безразмерная интегральная величина;
tz - стартовая температура - температура, при превышении которой начинается процесс интегрирования, °С,
R - скорость нарастания отображаемого отсчета, 1/ч, т - время в часах.
Для монтажа устройств распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р» на фронтальной поверхности радиатора отопления предусмотрены специализированные монтажные комплекты. При монтаже корпус фиксируется на фронтальной поверхности радиатора отопления специальным замком-пломбой, исключающим несанкционированный доступ к органам распределителя и элементам крепления.
Устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р» имеют встроенное программное обеспечение, разработанное изготовителем.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | e-Joy |
| Номер версии (идентификационный номер) ПО | Ver1.00 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 3A830671A9D543B5F 5 8DBF17DA7E9FA2 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Основные метрологические и технические характеристики устройств приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры отопительного прибора (температура в точке монтажа), °C | от 35 до 105 |
| Пределы допускаемой относительной | |
| погрешности измерений разности температур | |
| отопительного прибора и окружающей среды, % | |
| при: 5 °C < At < 10 °C | ±12 |
| 10 °C < At < 15 °C | ±8 |
| 15 °C < At < 40 °C | ±5 |
| 40 °C < At, | ±3 |
| где At - разность температуры отопительного | |
| прибора и окружающей среды, °C |
| Наименование характеристики | Значение |
| Г абаритные размеры (ширина x высота x толщина), мм, не более | 100х40х32 |
| Масса, кг, не более | 0,09 |
| Рабочие условия эксплуатации устройств: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа - относительная влажность окружающего воздуха (без конденсации влаги), % | от 0 до + 105 от 84 до 106,7 от 20 до 95 |
| Вывод информации | LCD дисплей |
| инфракрасный порт | |
| Дисплей | LCD |
| 5 значений, доп. символы | |
| Архивы | 36 месяцев |
| Условия эксплуатации по ГОСТ 15150-96 | УХЛ 4 |
| Устойчивость к климатическим воздействиям по ГОСТ 52931-2008 | Г руппа В4 |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931 - 2008 | Г руппа N1 |
| Источник питания -литиевая батарея, В | 3,6 |
| Степень защиты по ГОСТ 14254-2015 | IP52 |
| Срок эксплуатации, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским методом.
Комплектность устройств приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р» | - | 1 шт. |
| Запорная часть пломбы | - | 1 шт. |
| Монтажный комплект | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-033/03-2018 | 1 экз. |
осуществляется по документу МП-033/03-2018 «Устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р». Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «30» марта 2018 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер 65421-16);
- измеритель температуры многоканальный прецизионный МИТ 8.03. (регистрационный номер 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические требования»
ТУ 26.51.53-006-61604290-2017. Устройства распределения тепла ПУЛЬС «УРТ-100», «УРТ-100-Р». Технические условия.
| Зарегистрировано поверок | 53447 |
| Поверителей | 3 |
| Актуальность данных | 19.09.2024 |
