| Номер в госреестре | 71469-18 |
| Наименование СИ | Блоки обработки сигналов |
| Обозначение типа СИ | БОС-А 33.62.000 |
| Изготовитель | Акционерное общество «Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники имени Н.А. Доллежаля» (АО «НИКИЭТ»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки обработки сигналов БОС-А 33.62.000 (далее - приборы) предназначены для измерения среднеквадратичного значения сигналов напряжения переменного тока.
Принцип действия приборов основан на непрерывном аналого-цифровом преобразовании сигналов напряжения переменного тока, поступающих на входы приборов, вычисления в реальном времени среднеквадратичного значения (СКЗ) напряжения входных сигналов в рабочей полосе частот и передачи результатов измерений по цифровому интерфейсу.
Приборы представляют собой функционально законченные электронные устройства, в которых реализованы шестнадцать каналов измерения СКЗ напряжения. К приборам подключаются до шестнадцати внешних источников входных сигналов напряжения переменного тока, цепей электропитания прибора и цифрового интерфейса для передачи результатов измерений.
Конструктивно приборы представляют собой металлический шкаф с элементами крепления для монтажа на стену или в приборную стойку и разъемными соединителями для подключения внешних источников входных сигналов, цепей электропитания и цифрового интерфейса.

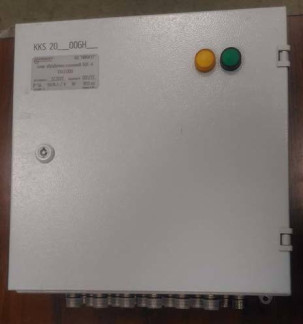

Общий вид приборов, места пломбировки и нанесения знака поверки представлены на рисунке 1 и 2.
Приборы имеют в своем составе встроенное и внешнее программное обеспечение (ПО). Доступ к параметрам и данным со стороны цифрового интерфейса связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Встроенное ПО (микропрограмма) - внутренняя программа микроконтроллера для обеспечения нормального функционирования приборов, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для пользователя.
Внешнее ПО, устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих и архивных, измеренных и вычисленных) и выполнения контроля. Внешнее ПО не является обязательным составным элементом для работы приборов и применяется в целях автоматизации и оптимизации процедуры поверки приборов.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные программного обеспечения приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Обозначение ПО | Идентифика-ционное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Алгоритм вычисления идентификатора ПО |
| Встроенное | Микропрограмма | - | - | - |
| Внешнее | «Unicom2» | не ниже 1.0 | - | - |
Основные метрологические и технические характеристики приборов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочий диапазон частот, кГц | от 50 до 250 |
| Диапазон измерений СКЗ напряжения переменного тока, мВ | от 0,1 до 140 |
| Пределы абсолютной погрешности измерения СКЗ напряжения переменного тока на частоте 100 кГц, мкВ | ± (0,05-U + 60), где U - СКЗ входного напряжения, мкВ |
| Неравномерность амплитудно-частотной характеристики относительно частоты 100 кГц, дБ: - в диапазоне частот от 70 до 180 кГц - в диапазоне частот от 60 до 210 кГц - в рабочем диапазоне частот | ±0,5 от -2,0 до +0,5 от -5,5 до +0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, кПа | от +1 до +40 от 20 до 80 от 84,0 до 106,7 |
| Максимальное количество входных каналов, шт. | 16 |
| Диапазон входного сопротивления входных каналов, Ом | от 90 до 110 |
| Тип цифрового интерфейса | RS-485 |
| Наименование характеристики | Значение характеристики |
| Напряжение электропитания: - переменного тока, В - частота переменного тока, Гц - постоянного тока, В | от 198 до 242 от 49,5 до 50,5 от 20 до 26 |
| Потребляемый ток электропитания: - сила переменного тока, А, не более - сила постоянного тока, А, не более | 0, 2 |
| Степень защиты от внешних воздействий | IP 54 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 550, 500, 250 |
| Масса, кг, не более | 30 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Назначенный срок службы, лет | 10 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус прибора методом наклеивания или шелкографии.
Комплектность приборов представлена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Количество |
| Блок обработки сигналов БОС-А 33.62.000 | 1 шт. |
| Комплект эксплуатационной документации, включающей паспортные данные | 1 шт. |
осуществляется по документу МП-027/03-2018 «Блоки обработки сигналов БОС-А 33.62.000. Методика поверки», утверждённому ООО «ИНЭКС СЕРТ» 18 апреля 2018 г.
Основные средства поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03);
- генератор сигналов Г3-121 (регистрационный номер в Федеральном информационном фонде № 9723-84).
Допускается применение аналогичных средств поверки, обеспечивающих требуемые диапазоны и точности измерений.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
Блоки обработки сигналов БОС-А 33.62.000. Технические условия 33.62.000 ТУ.
