Мерники металлические технические 1-го класса М1кл, 71473-18

Назначение

Мерники металлические технические 1-го класса М1кл предназначены для измерений объема жидкости.

Описание

Принцип работы мерников металлических технических 1-го класса М1кл основан на измерении объема жидкости методом слива или налива. При измерении объема жидкости измеряемую среду подают в предварительно смоченный водой мерник металлический технический 1-го класса М1кл через горловину или через наливной кран. После заполнения мерника металлического технического 1-го класса М1кл измеряемую среду сливают через сливной кран или горловину сплошной струей в средство измерений (метод налива). Вместимость средства измерений также определяют, выливая измеряемую среду из средства измерений в мерник металлический технический 1-го класса М1кл (метод слива).

Мерники металлические технические 1-го класса М1кл состоят из резервуара, измерительной горловины, ампулы уровня, сливного крана, опор, а стационарные мерники металлические технические 1-го класса М1кл снабжены местом монтажа термометра и тремя кранами для отбора проб и для снижения уровня жидкости до требуемого. Мерники металлические технические 1-го класса М1кл вместимостью 20 дм3 и более могут быть снабжены наливным краном. Для контроля за уровнем жидкости мерники металлические технические 1-го класса М1кл снабжены либо шкалой на горловине мерника, либо выносной трубкой уровнемерной со шкалой. Резервуар мерника металлического технического 1-го класса М1кл установлен на опорах. Установка мерника металлического технического 1-го класса М1кл в вертикальное положение осуществляется с помощью домкратов (при наличии), размещенных на опорах, и ампулы уровня, установленной в верхней части резервуара мерника. Мерники металлические технические 1-го класса М1кл объемом не более 20 дм3 могут изготавливать с плоским дном без сливного крана.

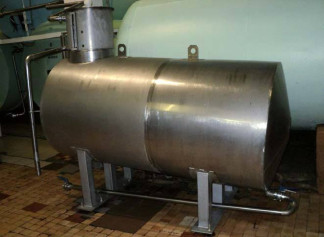

Общий вид мерников металлических технических 1-го класса М1кл представлен на рисунках 1 и 2.

Мерники металлические технические 1-го класса М1кл имеют несколько исполнений и маркируются следующим образом: __

1    - тип мерника;

2    - номинальная вместимость мерника при температуре плюс 20 °С, дм ;

3    - шифр по типу исполнений:

-    переносные, имеют шифр 01;

-    передвижные, комплектуемые колесами, имеют шифр 02;

-    стационарные, имеют шифр 03;

-    стационарные с наклонной продольной осью к горизонтальной плоскости, имеют шифр 04.

Пломбировка мерников металлических технических 1-го класса М1кл осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта крепления шкалы или нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале и горловине мерника, и нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в сливных и наливных кранах и в местах крепления горловины к резервуару с помощью проволоки. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на резервуаре мерника металлического технического 1-го класса М1кл, методом гравировки и в верхнюю часть по центру титульного листа паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».

Основное средство поверки: рабочий эталон единицы объема 1-го разряда по Приказу Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке, а также давлением на мастику и пломбы в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4381-002-04884450-2017 Мерники металлические технические М1кл. Технические условия
