| Номер в госреестре | 71480-18 |
| Наименование СИ | Измерители нелинейных искажений |
| Обозначение типа СИ | С6-22/1 |
| Изготовитель | ООО "НПП "Радио, приборы и связь", г. Нижний Новгород |
| Год регистрации | 2018 |
| Срок свидетельства | 07.06.2029 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители нелинейных искажений С6-22/1 (далее по тексту - приборы) предназначены для измерений коэффициента гармоник, среднеквадратического значения переменного напряжения и частоты квазигармонических сигналов.
Принцип действия приборов основан на режекции (подавлении) первой гармоники в сигнале и измерении отношения уровня сигнала гармоник (без первой гармоники) к уровню искаженного сигнала. С помощью дискретно-управляемых входного аттенюатора и усилителя входной сигнал масштабируется в диапазон напряжений от 0,3 до 1 В. Частота первой гармоники сигнала измеряется встроенным цифровым частотомером. По результатам измерений частоты внутренним контроллером производится настройка цифро-управляемых режекторных фильтров на частоту первой гармоники. Уровни входного сигнала и сигнала гармоник преобразуются широкополосными среднеквадратическими детекторами в напряжения постоянного тока, которые после аналого-цифрового преобразования используются внутренним контроллером для вычислений измеряемых значений напряжения и коэффициента гармоник входного сигнала.
Конструктивно приборы выполнены в металлическом корпусе настольного типа.
На лицевой панели прибора размещены органы управления и цветной дисплей.
Управление режимами прибора, ввод, вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Отображаемая информация выводится на цифровой дисплей. Для дистанционного управления прибором имеется встроенный интерфейс RS-232.

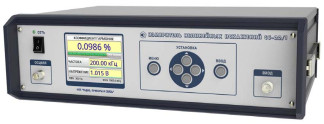

Общий вид измерителя нелинейных искажений С6-22/1 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Прибор имеет встроенное программное обеспечение (далее по тексту - ПО). Характеристики встроенного ПО приведены в таблице 1. Встроенное ПО (микропрограмма) реализована аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию, так как отсутствует программноаппаратный интерфейс связи.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения коэффициента гармоник (Кг), % | от 0,01 до 30 |
| Диапазон измерения напряжения входного сигнала, В | от 0,1 до 100 |
| Диапазон измерений частоты (F) входного сигнала, Гц | от 10 до 106 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник, %: - при напряжении входного сигнала от 0,1 до 0,4 В включ.: в диапазоне частот от 10 Гц до 20 кГц включ. при Кг от 0,03 до 30 % в диапазоне частот св. 20 до 200 кГц включ. при Кг от 0,2 до 30 % - при напряжении входного сигнала св. 0,4 до 100 В: в диапазоне частот от 10 Гц до 20 кГц включ. при Кг от 0,01 до 30 % в диапазоне частот св. 20 до 200 кГц включ. при Кг от 0,1 до 30 % | ±(0,05 Кг+0,015) ±(0,1 Кг+0,1) ±(0,05 Кг+0,005) ±(0,1 Кг+0,05) |
| Пределы допускаемой абсолютной погрешности измерения входного напряжения (U) в режиме вольтметра, В: - в диапазоне частот от 10 до 20 Гц включ. | ±(0,05 U+20-10'6) |
| Наименование характеристики | Значение |
| - в диапазоне частот от св. 20 Гц до 200 кГц включ. - в диапазоне частот св. 200 до 600 кГц включ. - в диапазоне частот св. 600 до 1000 кГц включ. | ±(0,03 U+20-10'6) ±(0,05 U+20-10'6) ±(0,1 U+20-10'6) |
| Пределы допускаемой абсолютной погрешности измерения частоты, Г ц | ±(110-3F+0,1) |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Напряжение электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±05 |
| Потребляемая мощность, В А, не более | 30 |
| Габаритные размеры, мм, не более - высота - ширина - длина | 115 365 270 |
| Масса, кг, не более | 4 |
| Условия эксплуатации: - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа | от 5 до 40 90 от 70 до 106,7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 15 15000 |
Знак утверждения типананосится на переднюю панель прибора методом офсетной печати, | на титульные лис |
эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество |
| Измеритель нелинейных искажений С6-22/1 | РПИС.411166.024-1 | 1 шт. |
| Комплект принадлежностей | РПИС.411166.024-1 | 1 шт. |
| Руководство по эксплуатации | РПИС.411166.024-1 РЭ | 1 экз. |
| Формуляр | РПИС.411166.024-1 ФО | 1 экз. |
осуществляется по документу РПИС.411166.024-1 РЭ «Измеритель нелинейных искажений С6-22/1. Руководство по эксплуатации», раздел 7 «Поверка прибора», утвержденному ФБУ «Нижегородский ЦСМ» 27 апреля 2018 г.
Основные средства поверки:
Рабочий эталон 1-ого разряда по ГОСТ Р 8.762-2011.
Калибратор коэффициента гармоник СК6-21 (регистрационный номер в Федеральном информационном фонде 43990-10).
Калибратор универсальный Н4-7 (регистрационный номер в Федеральном информационном фонде 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится давлением на специальную мастику пломб, расположенных на задней панели.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.762-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник.
РПИС.411166.024-1 ТУ Измеритель нелинейных искажений С6-22/1. Технические условия.
| Зарегистрировано поверок | 24 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
