| Номер в госреестре | 71489-18 |
| Наименование СИ | Система измерительная для стендовых испытаний главных редукторов вертолетов |
| Обозначение типа СИ | СИГР-6 |
| Изготовитель | ООО "ПКЦ Системы ТРИАЛ", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, силы, избыточного давления рабочей жидкости и воздуха, расхода рабочей жидкости, силы и напряжения переменного тока (400 Гц), виброускорения и виброскорости, частоты переменного тока, электрического сопротивления, напряжения переменного тока, тепловой мощности рабочей жидкости, интервалов времени, электрической мощности и температуры, а также для регистрации и отображения результатов измерений и расчетных величин.
Конструктивно система представляет собой стойку управления с размещенными в ней многоканальным измерительным усилителем MGCplus (далее - усилитель MGCplus), конвертором «USB/RS485 СК201» - AC4, консолью управления, источником бесперебойного питания и ПЭВМ, внутри которой смонтирован аналого-цифровой преобразователь (АЦП). Шкаф измерительный датчиков 4...20 с размещенными в нем нормирующими усилителями DataForth и многоканальным регулятором температуры «Термодат-22М2», шкаф измерительный температуры с размещенным в нем многоканальными регулятором температуры «Термодат-22М2», шкаф генератора переменного тока с размещенными в нем трансформаторами тока ТФ-1 (регистрационный номер в Федеральном информационной фонде (рег. №) 20466-10) и прибором PM130P Plus (рег. № 36128-07), блок измерительный и блоки измерительные вибрации с размещенными в них установками измерительными LTR (рег. № 35234-15), секундомер-измеритель временных параметров реле и выключателей ИВПР-203М (далее -секундомер-измеритель ИВПР-203М) (рег. № 61834-15), а так же тепловычислитель СПТ961 (рег. № 35477-12) в защитном коробе выполнены в отдельных корпусах и расположены в испытательном боксе. Датчики крутящего момента силы ^0F (рег. № 50769-12), датчики тахометрические МЭД-1 (рег. № 64257-16), датчики силоизмерительные тензорезисторные ШВ 20 кН (рег. № 64341-16), преобразователи давления измерительные DMP (далее - датчики давления) (рег. № 56795-14), преобразователь расхода турбинный ТПР-11 (далее - датчик расхода) (рег. № 8326-04), вибропреобразователи МВ-46 (рег. № 34908-07), усилители заряда АР5000-001 (рег. № 56464-14), термометры сопротивления ТС742С (рег. № 41202-09) и термометры сопротивления ДТС064-50М (рег. № 28354-10) установлены в испытательном боксе. Рабочее место оператора, включающее в себя мониторы, клавиатуру и мышь, расположено рядом со стойкой управления в пультовом помещении.
Функционально система состоит из измерительных каналов (ИК):
- ИК крутящего момента силы;
- ИК частоты вращения;
- ИК силы;
- ИК избыточного давления рабочей жидкости и воздуха;
- ИК напряжения переменного тока (400 Гц);
- ИК силы переменного тока (400 Гц);
- ИК виброускорения и виброскорости;
- ИК расхода рабочей жидкости;
- ИК частоты переменного тока;
- ИК напряжения переменного тока;
- ИК электрического сопротивления;
- ИК тепловой мощности;
- ИК интервалов времени;
- ИК электрической мощности;
- ИК температуры.
ИК крутящего момента силы Принцип действия ИК основан на преобразовании частотного сигнала от датчика в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК частоты вращения Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК силы
Принцип действия ИК силы основан на преобразовании аналогового сигнала от датчика силы в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК избыточного давления рабочей жидкости и воздуха Принцип действия ИК избыточного давления рабочей жидкости и воздуха основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК напряжения переменного тока (400 Гц)
Напряжение переменного тока измеряется прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК силы переменного тока (400 Гц)
Принцип действия ИК силы переменного тока основан на преобразовании переменного тока трансформаторами тока ТФ-1 и последующим измерением силы переменного тока прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК виброускорения и виброскорости Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК расхода рабочей жидкости Принцип действия ИК основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК частоты переменного тока Принцип действия ИК частоты переменного тока основан на преобразовании частотного сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК напряжения переменного тока Принцип действия ИК напряжения переменного тока основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК электрического сопротивления Принцип действия ИК электрического сопротивления основан на преобразовании аналогового сигнала в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК тепловой мощности Тепловая мощность измеряется тепловычислителем СПТ961. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК интервалов времени Интервалы времени измеряются секундомером-измерителем ИВПР-203М. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК электрической мощности Электрическая мощность измеряется прибором РМ130Р Plus. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
ИК температуры
Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.

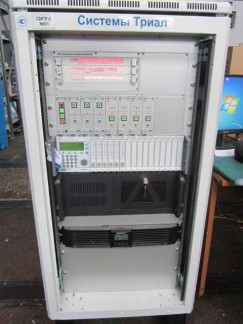

Общий вид стойки управления системы, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Общий вид других компонентов системы представлен на рисунках 2.. .20.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом (рисунок 21). Пломбирование не предусмотрено.
Рисунок 13 - Рисунок 14 -
Тепловычислитель СПТ961 Вибропреобразователь МВ-46
Рисунок 19 - Секундомер-измеритель ИВПР-203М
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы, расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные специализированного программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) ПО | 0.0.0.147 | 0.0.0.147 | 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273dff 5e796bee6ff9 | 194871 dff7167e722032 913377f6a8a0 | 1b81ee91d1a68a1b6f6f 04c06b434198 |
| Другие идентификационные данные, если имеются | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов |
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ldevpci.sys | ldevs.sys |
| Номер версии (идентификационный номер) ПО | 6.0.2.0 | |
| Цифровой идентификатор ПО | 0f7816797e8124624340dcd93a677e2b | 5f413d1e66bccb6a261f53e714218f29 |
| Другие идентификационные данные, если имеются | Драйвер платы L780 фирмы L-Card | Драйвер платы L780 фирмы L-Card |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений крутящего момента силы, Н-м | от 50 до 2000 |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±0,5 |
| Количество ИК крутящего момента силы, шт. | 3 |
| Диапазоны измерений частоты вращения, об/мин | от 10 до 250 включ.; св. 250 до 3650 включ. |
| Пределы допускаемой относительной погрешности измерений частоты вращения, % (в диапазоне от 10 до 250 включ.) (в диапазоне св. 250 до 3650 включ.) | ±1,5 ±0,5 |
| Наименование характеристики | Значение |
| Количество ИК частоты вращения, шт. | 2 |
| Диапазон измерений силы, кН | от 2 до 20 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±0,5 |
| Количество ИК силы, шт. | 1 |
| Диапазон измерений избыточного давления рабочей жидкости, МПа | от 0 до 0,8 |
| Пределы допускаемой приведенной (к верхнему пределу (ВП)) погрешности измерений избыточного давления рабочей жидкости, % | ±1,0 |
| Количество ИК избыточного давления рабочей жидкости, шт. | 3 |
| Диапазон измерений избыточного давления воздуха, МПа | от 0 до 6 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления воздуха, % | ±1,0 |
| Количество ИК избыточного давления воздуха, шт. | 1 |
| Диапазон измерений избыточного давления рабочей жидкости, МПа | от 0 до 16 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного давления рабочей жидкости, % | ±1,0 |
| Количество ИК избыточного давления рабочей жидкости, шт. | 2 |
| Диапазон измерений напряжения переменного тока частотой 400 Гц, В | от 0 до 150 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока частотой 400 Гц, % | ±2,0 |
| Количество ИК напряжения переменного тока частотой 400 Гц, шт. | 3 |
| Диапазон измерений силы переменного тока частотой 400 Гц, А | от 0 до 120 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока частотой 400 Гц, % | ±2,0 |
| Количество ИК силы переменного тока частотой 400 Гц, шт. | 3 |
| Диапазон измерений электрической мощности, кВт | от 0 до 40 |
| Пределы допускаемой относительной погрешности измерений электрической мощности, % | ±1,0 |
| Количество ИК электрической мощности, шт. | 1 |
| Диапазон рабочих частот при измерении виброускорения (виброскорости), Гц | от 10 до 2000 |
| Диапазон измерений виброускорения, g | от 1 до 200 |
| Пределы допускаемой относительной погрешности измерений виброускорения, % | ±17,0 |
| Количество ИК виброускорения, шт. | 8 |
| Диапазон измерений виброскорости, мм/с | от 10 до 200 |
| Пределы допускаемой относительной погрешности измерений виброскорости, % | ±17,0 |
| Количество ИК виброскорости, шт. | 8 |
| Диапазон измерений расхода рабочей жидкости, л/мин | от 12 до 60 |
| Пределы допускаемой относительной погрешности измерений расхода рабочей жидкости, % | ±2,0 |
| Количество ИК расхода рабочей жидкости, шт. | 1 |
| Диапазон измерений частоты переменного тока, Гц | от 100 до 2100 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений частоты переменного тока, % | ±0,5 |
| Количество ИК частоты переменного тока, шт. | 2 |
| Диапазон измерений напряжения переменного тока, В | от 0,56 до 5,56 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока, % | ± 0,5 |
| Количество ИК напряжения переменного тока, шт. | 1 |
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления, Ом | от 100 до 160 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений электрического сопротивления, % | ±0,5 |
| Количество ИК электрического сопротивления, шт. | 4 |
| Диапазон измерений температуры рабочей жидкости, оС | от 0 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры рабочей жидкости, оС | ±2,0 |
| Количество ИК температуры рабочей жидкости, шт. | 3 |
| Диапазон измерений тепловой мощности рабочей жидкости, кДж/мин (ккал/мин) | от 0 до 670 (от 0 до 160) |
| Пределы допускаемой относительной погрешности измерений тепловой мощности рабочей жидкости, % * - для АТ рабочей жидкости менее 3 оС метрологические характеристики ИК тепловой мощности рабочей жидкости не нормируются | ±3,5* |
| Количество ИК тепловой мощности, шт. | 1 |
| Диапазон измерений температуры корпуса изделия, оС | от 0 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры о/~' корпуса изделия, С | ±2,0 |
| Количество ИК температуры корпуса изделия, шт. | 2 |
| Диапазон измерений интервалов времени, мин | от 0,5 до 200 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, мин | ±0,02 |
| Количество ИК интервалов времени, шт. | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22 50±1 |
| Максимальная потребляемая мощность, В-А, не более | 500 |
| Габаритные размеры, (длинахширинахвысота), мм, не более: | |
| - стойки управления | 600x600x1400 |
| - монитора | 180x560x430 |
| - клавиатуры | 140x450x20 |
| - мыши | 115x60x35 |
| - шкафа генератора переменного тока | 200x400x500 |
| - шкафа измерительного температуры | 140x350x400 |
| - шкафа измерительного датчиков 4.. .20 | 140x350x400 |
| - блока измерительного вибрации | 300x250x165 |
| - блока измерительного | 300x250x165 |
| - датчика Т10Б | 250x70x350 |
| - датчика тахометрического МЭД-1 | 14x14x55 |
| - датчика силы И2В (20 кН) | 300x250x165 |
| - датчика давления DMP | 110x35x35 |
| - вибропреобразователя МВ-46 | 45x45x30 |
| - усилителя заряда АР5000-001 | 15x150x90 |
| - термометра сопротивления ДТС064-50М | 80x20x20 |
| Наименование характеристики | Значение |
| - термометра сопротивления ТС742С | 2103х15х5 |
| - тепловычислителя СПТ961 | 40x250x165 |
| - секундомера-измерителя ИВПР-203М | 35x110x140 |
| - преобразователя расхода турбинного ТПР-11 | 95x36x92 |
| Масса, кг, не более: | 145,0 |
| - стойки управления | 3,5 |
| - монитора | 0,7 |
| - клавиатуры | 0,1 |
| - мыши | 10 |
| - шкафа генератора переменного тока | 7 |
| - шкафа измерительного температуры | 7 |
| - шкафа измерительного датчиков 4.20 | 5 |
| - блока измерительного вибрации | 5 |
| - блока измерительного | 7,5 |
| - датчика Т10F | 0,3 |
| - датчика тахометрического МЭД-1 | 5 |
| - датчика силы И2В (20 кН) | 0,2 |
| - датчика давления DMP | 0,1 |
| - вибропреобразователя МВ-46 | 0,1 |
| - усилителя заряда АР5000-001 | 0,1 |
| - термометра сопротивления ДТС064-50М | 0,2 |
| - термометра сопротивления ТС742С | 1,5 |
| - тепловычислителя СПТ961 | 0,3 |
| - секундомера-измерителя ИВПР-203М | 0,8 |
| - преобразователя расхода турбинного ТПР-11 | |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха при температуре +25°С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 97,3 до 104,6 |
наносится на стойку управления в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки средства измерений
| Наименование | Обозначение | Количество |
| 1 Стойка управления | СТ770.30.00.000 | 1 шт. |
| 1. 1 Системный блок | AMD Atlon II X2 240/ | |
| 2,8ГГц/ 1024Мb/250Gb | 1 шт. | |
| (встроенные LAN, USB) | ||
| 1.2 Источник бесперебойного питания | Smart UPS 450 | 1 шт. |
| 1.3 АЦП (с процессором) | L-780-85 | 1 шт. |
| 1.4 Многоканальный измерительный усилитель | MGCplus | 1 шт. |
| 1.5 Конвертер USB/RS485 | АС4 | 1 шт. |
| 2 Рабочее место оператора | ||
| 2.1 Монитор | Philips | 2 шт. |
| 2.2 Клавиатура | Genius | 1 шт. |
| 2.3 Мышь | Defender | 1 шт. |
| Продолжение таблицы 4 | ||
| Наименование | Обозначение | Количество |
| 3 Датчик крутящего момента силы | T10F | 3 шт. |
| 4 Датчик тахометрический | МЭД-1-15-2,0 | 2 шт. |
| 5 Датчик силы | и2В (20 кН) | 1 шт. |
| DMP 331 | 3 шт. | |
| 6 Датчик давления | DMP 333 | 3 шт. |
| 7 Датчик расхода | ТПР11-1-1 | 1 шт. |
| 8 Вибропреобразователь | МВ-46 | 8 шт. |
| 9 Усилитель заряда | АР5000-001 | 8 шт. |
| 10 Термометр сопротивления | ДТС064-50М.В3.80 | 3 шт. |
| 11 Термометр сопротивления | ТС742С | 2 шт. |
| 12 Шкаф генератора переменного тока | СТ770.40.00.000 | 1 шт. |
| 12.1 Трансформатор тока | ТФ-1 | 3 шт. |
| 12.2 Прибор | РМ130Р Plus | 1 шт. |
| 13 Шкаф измерительный температуры | СТ770.60.00.000 | 1 шт. |
| 13.1 Многоканальный регулятор температуры | Т ермодат-22М2 | 2 шт. |
| 14 Шкаф измерительный датчиков 4.. .20 | СТ770.50.00.000 | 1 шт. |
| 14.1 Нормирующий усилитель | DataForth | 3 шт. |
| 14.2 Многоканальный регулятор температуры | Т ермодат-22М2 | 1 шт. |
| 15 Тепловычислитель | СПТ961 | 1 шт. |
| 16 Блок измерительный | СТ770.70.00.000 | 1 шт. |
| 16.1 Установка измерительная | LTR | 1 шт. |
| 17 Блок измерительный вибрации | СТ012.20.00.000-07 | 2 шт. |
| 17.1 Установка измерительная | LTR | 1 шт. |
| 18 Секундомер-измеритель временных параметров | ИВПР-203М | 1 шт. |
| реле и выключателей | ||
| 19 Комплект кабелей измерительных | 1 к-т | |
| 20 Программное обеспечение | Гарис | 1 шт. |
| 21 Формуляр | СТ770.20.00.000 ФО | 1 экз. |
| 22 Руководство по эксплуатации | СТ770.20.00.000 РЭ | 1 экз. |
| 23 Методика поверки | СТ770-017.01 МП | 1 экз. |
Таблица 5 - Комплект ЗИП
| Наименование | Обозначение | Количество |
| 1 Кабель для поверки ДМ | СТ720.00.13.000 | 1 шт. |
| 2 Кабель для поверки ДР и IU | СТ720.00.14.000 | 1 шт. |
| 3 Кабель для поверки ИК силы | СТ760.00.13.000 | 1 шт. |
| 4 Рама для нагружения * | СТ020.00.04.000 | 1 шт. |
| 5 Кабель для поверки IU | СТ760.00.12.000 | 1 шт. |
| 6 Кабель для поверки IU СПТ | СТ770.00.12.000 | 1 шт. |
| 7 Кабель для поверки ДВ | СТ720.00.16.000 | 2 шт. |
| 8 Кабель питания генератора тест-сигнала | СТ720.00.21.000 | 1 шт. |
| 9 Г енератор тест-сигнала | СТ720.00.20.000 | 1 шт. |
| 10 Кабель для поверки ДР и IU | СТ720.00.14.000 | 1 шт. |
| 11 Кабель для поверки ИКЧВ | СТ770.00.11.000 | 1 шт. |
| 12 Кабель для поверки П-109 | СТ770.83.00.000 | 1 шт. |
| 13 Кабель для поверки ИК температуры | СТ720.81.00.000 | 1 шт. |
| 14 Кабель для поверки ИК температуры СПТ | СТ770.82.00.000 | 1 шт. |
* - поставляется по отдельному заказу
осуществляется по документу СТ770-017.01 МП «Инструкция. Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-6. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 27.12.2017 г.
Основные средства поверки:
- калибратор промышленных процессов универсальный АКИП-7301 (рег. № 36814-08);
- магазин сопротивления Р4831 (рег. №38510-08);
- генератор сигналов специальной формы ГСС-05 (рег. № 30405-05);
- датчик крутящего момента силы ТВ2 (рег. № 50768-12);
- эталон 1-го разряда в соответствии с ГОСТ Р 8.752-2011 для поверки датчиков крутящего момента силы: диапазон измерений от минус 2000 до плюс 2000 Н м, пределы допускаемой относительной погрешности измерений крутящего момента силы ±0,1%;
- динамометр электронный переносной АЦД (рег. № 49465-12);
- калибратор давления Метран 501-ПДК-Р (рег. № 22307-09);
- средства поверки в соответствии с нормативными документами на поверку средств измерений, входящих в состав СИГР-6.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на стойку управления в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной для стендовых испытаний главных редукторов вертолетов СИГР-6
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 10 до 10 Гц
ГОСТ 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа
МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
