Номер в госреестре | 71503-18 |
Наименование СИ | Калибраторы давления |
Обозначение типа СИ | Fluke 6270A |
Изготовитель | "Fluke Corporation", США |
Год регистрации | 2018 |
Срок свидетельства | 15.06.2024 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Калибраторы давления Fluke 6270A (далее по тексту - калибраторы) предназначены для измерений и задания отрицательного и положительного избыточного и абсолютного давления газов.
Принцип действия калибраторов основан на аналого-цифровом преобразовании давления в электрический сигнал посредством встроенных преобразователей. В дальнейшем электрический сигнал подвергается цифровой микропроцессорной обработке и отображается на дисплее.
Калибраторы выполнены в виде лабораторных приборов, на лицевой панели которых размещены: цветной сенсорный дисплей для отображения информации о измеренном значении давления и органы управления калибратором: клавиатура для набора и ввода значений, колесо-регулятор для точной регулировки заданного значения давления и другие кнопки управления.
Калибраторы являются модульной системой давления с возможностью применения модулей давления с различными диапазонами и погрешностью измерений давления. В калибратор устанавливается модуль контроля давления (PCM) и встраиваемые модули измерения давления (PM200 и PM600).
Модули, работающие в манометрическом режиме (обозначены буквой «G» в начале обозначения диапазона в шифре модуля), могут измерять абсолютное давление в сочетании с барометрическим модулем BRM600-BA100K.
Посредством интерфейсов связи IEEE-488, RS-232, RJ-45, USB возможна коммутация с другими устройствами и связь с компьютером.
Пломбировка корпуса калибратора не предусмотрена.

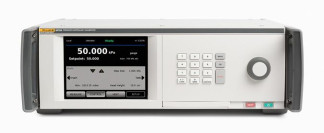

Внешний вид калибратора и встраиваемых модулей приведены на рисунках 1 и 2.
Калибратор функционирует под управлением встроенного программного обеспечения (ПО), которое является неотъемлемой его частью. ПО выполняет следующие функции: управление работой калибратора; формирование выходных сигналов, передача их на цветной сенсорный дисплей калибратора; обработка, передача и отображение результатов измерений, автоматическая диагностика состояния калибратора. Так же ПО обеспечивает интерфейс пользователя, при помощи которого осуществляются такие функции, как выбор единицы измерения, разрядности отображения результатов измерений, языка меню и другие.
Информация о номере версии ПО отображается на дисплее при включении калибратора.
Влияние встроенного ПО калибраторов учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного программного обеспечения представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) ПО | Значение |
Идентификационное наименование ПО | Firmware |
Номер версии (идентификационный номер) ПО | не ниже 1.0 |
Таблица 2 - Метрологические характеристики калибраторов с модулями давления PM200
Шифр модуля | Вид измеряемого давления | Диапазон измерений давления | Пределы допускаемой приведенной погрешности давления, % от диапазона измерений |
PM200-A100K | абсолютное | от 2 до 100 кПа | ±0,1 |
PM200-A200K | абсолютное | от 2 до 200 кПа | ±0,1 |
PM200-BG2.5K | избыточное-разрежение | от -2,5 до 2,5 кПа | ±0,2 |
PM200-BG35K | избыточное-разрежение | от -35 до 35 кПа | ±0,05 |
PM200-BG40K | избыточное-разрежение | от -40 до 40 кПа | ±0,05 |
PM200-BG60K | избыточное-разрежение | от -60 до 60 кПа | ±0,05 |
PM200-BG100K | избыточное-разрежение | от -100 до 100 кПа | ±0,02 |
PM200-BG200K | избыточное-разрежение | от -100 до 200 кПа | ±0,02 |
PM200-BG250K | избыточное-разрежение | от -100 до 250 кПа | ±0,02 |
PM200-G400K | избыточное | от 0 до 400 кПа | ±0,02 |
PM200-G700K | избыточное | от 0 до 700 кПа | ±0,02 |
PM200-G1M | избыточное | от 0 до 1 МПа | ±0,02 |
PM200-G1.4M | избыточное | от 0 до 1,4 МПа | ±0,02 |
PM200-G2M | избыточное | от 0 до 2 МПа | ±0,02 |
PM200-G2.5M | избыточное | от 0 до 2,5 МПа | ±0,02 |
PM200-G3.5M | избыточное | от 0 до 3,5 МПа | ±0,02 |
PM200-G4M | избыточное | от 0 до 4 МПа | ±0,02 |
PM200-G7M | избыточное | от 0 до 7 МПа | ±0,02 |
PM200-G10M | избыточное | от 0 до 10 МПа | ±0,02 |
PM200-G14M | избыточное | от 0 до 14 МПа | ±0,02 |
PM200-G20M | избыточное | от 0 до 20 МПа | ±0,02 |
Шифр модуля | Вид измеряемого давления | Диапазон измерений избыточного давления, кПа | Поддиапазон измерений избыточного давления, кПа | Пределы допускаемой приведенной погрешности измерений избыточного давления, % от поддиапазона измерений избыточного давления | Пределы допускаемой относительной погрешности измерений избыточного давления, % от измеренной величины избыточного давления | Диапазон измерений абсолютного давления, кПа | Поддиапазон измерений абсолютного давления, кПа | Пределы допускаемой приведенной погрешности измерений абсолютного давления, % от поддиапазона измерений абсолютного давления | Пределы допускаемой относительной погрешности измерений абсолютного давления, % от измеренной величины абсолютного давления |
PM600- BG15K | избыточное- разрежение | от -15 до 15 | от-15 до -4,5 включ. | - | ±0,01 | - | - | - | - |
св. -4,5 до 0 | ±0,01 | - | |||||||
св. 0 до 4,5 включ. | ±0,01 | - | |||||||
св. 4,5 до 15 | - | ±0,01 | |||||||
PM600- G100K | избыточное | от 0 до 100 | от 0 до 30 включ. | ±0,01 | - | - | - | - | - |
св. 30 до 100 | - | ±0,01 | |||||||
PM600- G200K | избыточное | от 0 до 200 | от 0 до 6 включ. | ±0,01 | - | - | - | - | - |
св. 60 до 200 | - | ±0,01 | |||||||
PM600- A100K | абсолютное | от -100 до 0 | от -100 до -30 включ. | - | ±0,01 | от 6 до 100 | от 6 до 28,2 включ. | ±0,01 | - |
св. -30 до 0 | ±0,01 | - | св. 28,2 до 100 | - | ±0,01 |
Шифр модуля | Вид измеряемого давления | Диапазон измерений избыточного давления, кПа | Поддиапазон измерений избыточного давления, кПа | Пределы допускаемой приведенной погрешности измерений избыточного давления, % от поддиапазона измерений избыточного давления | Пределы допускаемой относительной погрешности измерений избыточного давления, % от измеренной величины избыточного давления | Диапазон измерений абсолютного давления, кПа | Поддиапазон измерений абсолютного давления, кПа | Пределы допускаемой приведенной погрешности измерений абсолютного давления, % от поддиапазона измерений абсолютного давления | Пределы допускаемой относительной погрешности измерений абсолютного давления, % от измеренной величины абсолютного давления |
PM600- A200K | абсолютное | от -90 до 100 | от -90 до -27 включ. | - | ±0,01 | от 10 до 200 | от 10 до 57 включ. | ±0,01 | - |
св. -27 до 0 | ±0,01 | - | |||||||
св. 0 до 30 включ. | ±0,01 | - | св. 57 до 200 | - | ±0,01 | ||||
св. 30 до 100 | - | ±0,01 | |||||||
PM600- A350K | абсолютное | от -90 до 250 | от -90 до -27 включ. | - | ±0,01 | от 10 до 350 | от 10 до 102 включ. | ±0,01 | - |
св. -27 до 0 | ±0,01 | - | |||||||
св. 0 до 75 включ. | ±0,01 | - | св. 102 до 350 | - | ±0,01 | ||||
св. 75 до 250 | - | ±0,01 | |||||||
PM600- A700K | абсолютное | от -82 до 700 | от -82 до -24,6 включ. | - | ±0,01 | от 18 до 700 | от 18 до 204 включ. | ±0,01 | |
св. -24,6 до 0 | ±0,01 | - | |||||||
св. 0 до 210 включ. | ±0,01 | - | св. 204 до 700 | - | ±0,01 | ||||
св. 210 до 700 | - | ±0,01 |
Шифр модуля | Вид измеряемого давления | Диапазон измерений избыточног о давления, МПа | Поддиапазон измерений избыточного давления, МПа | Пределы допускаемой приведенной погрешности измерений избыточного давления, % от поддиапазона измерений избыточного давления | Пределы допускаемой относительной погрешности измерений избыточного давления, % от измеренной величины избыточного давления | Диапазон измерений абсолютного давления, МПа | Поддиапазон измерений абсолютного давления, МПа | Пределы допускаемой приведенной погрешности измерений абсолютного давления, % от поддиапазона измерений абсолютного давления | Пределы допускаемой относительной погрешности измерений абсолютного давления, % от измеренной величины абсолютного давления |
PM600- A1.4M | абсолютное | от -0,065 до 1,4 | от -0,065 до -0,0195 включ. | - | ±0,01 | от 0,035 до 1,4 | от 0,035 до 0,4095 включ. | ±0,01 | - |
св. -0,0195 до 0 | ±0,01 | - | |||||||
св. 0 до 0,42 включ. | ±0,01 | - | св. 0,4095 до 1,4 | - | ±0,01 | ||||
св. 0,42 до 1,4 | - | ±0,01 | |||||||
PM600- A2M | абсолютное | от -0,03 до 2 | от -0,03 до -0,009 включ. | - | ±0,01 | от 0,07 до 2 | от 0,07 до 0,579 включ. | ±0,01 | - |
св. -0,009 до 0 | ±0,01 | - | |||||||
св. 0 до 0,6 включ. | ±0,01 | - | св. 0,579 до 2 | - | ±0,01 | ||||
св. 0,6 до 2 | - | ±0,01 | |||||||
PM600- A3.5M | абсолютное | от -0,03 до 3,5 | от -0,03 до -0,009 включ. | - | ±0,01 | от 0,07 до 3,5 | от 0,07 до 1,029 включ. | ±0,01 | - |
св. -0,009 до 0 | ±0,01 | - | |||||||
св. 0 до 1,05 включ. св. 1,05 до 3,5 | ±0,01 | ±0,01 | св. 1,029 до 3,5 | - | ±0,01 |
Шифр модуля | Вид измеряемого давления | Диапазон измерений избыточног о давления, МПа | Поддиапазон измерений избыточного давления, МПа | Пределы допускаемой приведенной погрешности измерений избыточного давления, % от поддиапазона измерений избыточного давления | Пределы допускаемой относительной погрешности измерений избыточного давления, % от измеренной величины избыточного давления | Диапазон измерений абсолютного давления, МПа | Поддиапазон измерений абсолютного давления, МПа* | Пределы допускаемой приведенной погрешности измерений абсолютного давления, % от поддиапазона измерений абсолютного давления | Пределы допускаемой относительной погрешности измерений абсолютного давления, % от измеренной величины абсолютного давления |
PM600- A7M | абсолютное | от 0 до 7 | от 0 до 2,1 включ. | ±0,01 | - | от атмосферного до 7 | от атмосферного до 2,07 включ. | ±0,01 | - |
св. 2,1 до 7 | - | ±0,01 | св. 2,07 до 7 | - | ±0,01 | ||||
PM600- A10M | абсолютное | от 0 до 10 | от 0 до 3 включ. | ±0,01 | - | от атмосферного до 10 | от атмосферного до 2,97 включ. | ±0,01 | - |
св. 3 до 10 | - | ±0,01 | св. 2,97 до 10 | - | ±0,01 | ||||
PM600- A14M | абсолютное | от 0 до 14 | от 0 до 4,2 включ. | ±0,01 | - | от атмосферного до 14 | от атмосферного до 4,17 включ. | ±0,01 | - |
св. 4,2 до 14 | - | ±0,01 | св. 4,17 до 14 | - | ±0,01 | ||||
PM600- A20M | абсолютное | от 0 до 20 | от 0 до 6 включ. | ±0,01 | - | от атмосферного до 20 | от атмосферного до 5,97 включ. | ±0,01 | - |
св. 6 до 20 | - | ±0,01 | св. 5,97 до 20 | - | ±0,01 | ||||
Примечание: * - граница поддиапазонов определяется по формуле (РВПИ - Ратм)'0,3; где РВПИ - верхний предел измерений модуля давления, МПа; Ратм - измеренное значение атмосферного давления, МПа; указанные значения рассчитаны для Ратм = 0,1 МПа. |
Наименование характеристики | Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В | 220±22 |
- частота переменного тока, Гц | 55±8 |
Потребляемая мощность, В-А, не более | 100 |
Габаритные размеры, мм, не более | |
- высота | 147 |
- ширина | 452 |
- длина | 488 |
Масса, кг, не более | 20 |
Условия эксплуатации: | |
- температура окружающей среды, °С | от +15 до +25 |
- относительная влажность, %, не более | 80 |
- атмосферное давление, кПа | от 84 до 106,7 |
Средняя наработка на отказ, ч | 10000 |
Средний срок службы, лет | 10 |
наносится на корпус калибратора методом наклейки или иным методом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплект поставки
Наименование частей | Обозначение | Кол-во |
Калибратор | Fluke 6270A | 1 шт. |
Модуль контроля давления | PCM-STD-20M | 1 шт. |
Модуль измерения давления | PM200, PM600 | согласно заказу |
Модуль барометрического давления | BRM600-BA100K | по заказу |
Руководство по эксплуатации | - | 1 экз. |
Методика поверки | МП 231-0040-2018 | 1 экз. |
осуществляется по документу МП 231-0040-2018 «Калибраторы давления Fluke 6270A. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19.02.2018 г. Основные средства поверки:
Манометры грузопоршневые серии СРВ 5000 (регистрационный номер 33079-08). Манометры грузопоршневые МП (регистрационный номер 58794-14, 52189-16). Манометры грузопоршневые 2000 (регистрационный номер 40259-08).
Государственный первичный специальный эталон единицы давления для разности давления ГЭТ 95-75.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1-10 Па
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
Техническая документация фирмы «Fluke Corporation», США
Зарегистрировано поверок | 8 |
Поверителей | 2 |
Актуальность данных | 21.11.2024 |
